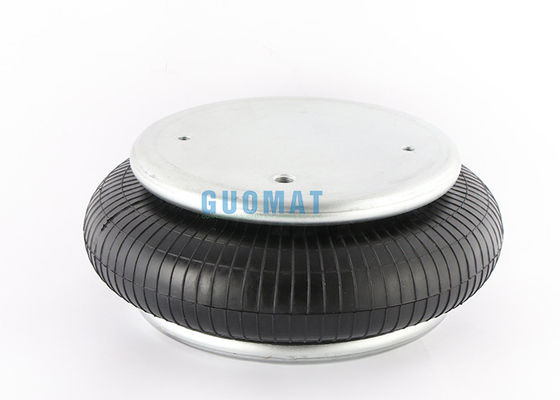

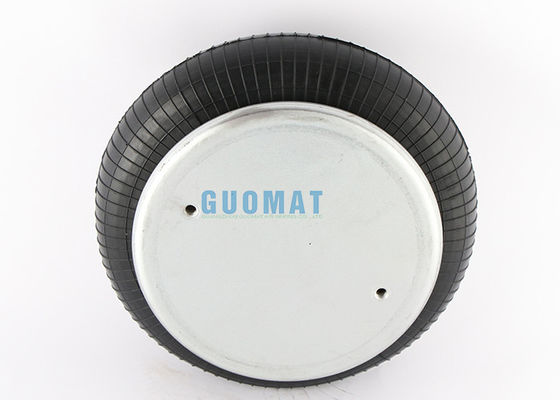

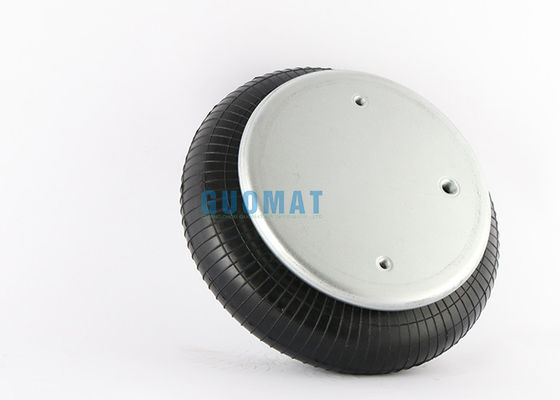

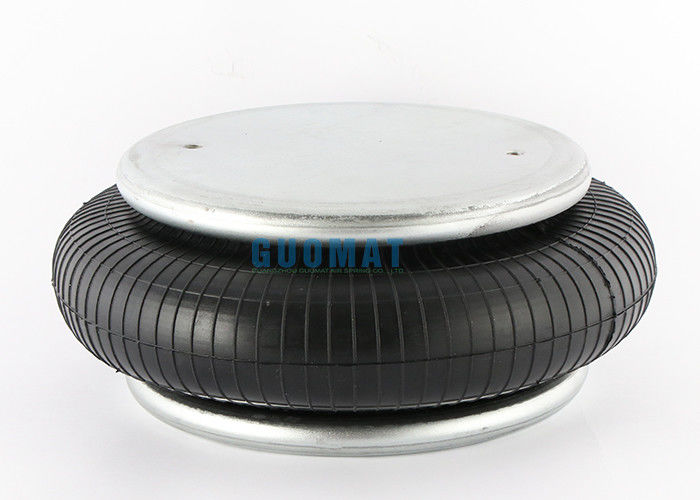

W01-358-7012 فايرستون زنبرك هوائي صناعي W01-358-0134 حقيبة واحدة

W01-358-7012 فايرستون زنبرك هوائي صناعي W01-358-0134 حقيبة واحدة

GUOMAT 1B5330B-3/4 Cross OEM الشركة المصنعة للمعدات الأصلية:

رقم الجزء GUOMAT: 1B5330B-3/4

رقم طلب Firestone: W01-358-7012 /

رقم طلب Firestone: WO13587012 /

رقم طلب Firestone: WO1-358-7012 /

رقم طلب Firestone: W013587012 /

رقم طلب Firestone: W01358 7012

رقم جزء فايرستون: W01-358-7012 /

رقم جزء فايرستون: WO13587012 /

رقم جزء فايرستون: WO1-358-7012 /

رقم جزء فايرستون: W013587012 /

رقم جزء فايرستون: W01358 7012

رقم منفاخ فايرستون: 19

رقم جزء Contitech: FS 330-11 CI 3/4 NPT OS B.

رقم جزء Contitech: FS 330-11 CI 3/4 NPT

رقم الجزء Contitech: FS330-11 CI 3/4 NPT

ويعرف أيضًا بـ: 79114،

رقم الجزء Contitech: FS330-11CI3 / 4NPTOSB

رقم الجزء Goodyear: 1B12-300 /

Goodyear رقم الجزء: 1B12300 /

Goodyear رقم الجزء: 1B12300 /

Goodyear رقم الجزء: 1B12-313

Goodyear رقم الجزء: 1B12313

Goodyear رقم الجزء: 1B12313

رقم جوديير منفاخ: 578-91-3-301 /

Goodyear Bellows Number: 578 91 3301 / منفاخ جوديير

رقم جوديير منفاخ: 578913301

رقم الجزء المثلث: 4474

رقم المنفاخ المثلث: 6374

هولندا (نيوواي) ​​الرقم: 905-57-226

غومات 1B5330B-3/4 المواصفات والبيانات الفنية

1. الارتفاع المضغوط: 2.12
2. قطر لوحة الغطاء العلوي: 9.00 بوصة / 231 ملم
3. رقم المكبس السفلي: 3212 أو 3183
4. قطر لوحة الغطاء السفلي: 9.00 بوصة / 231 ملم
5. مسافة مركز المسمار: 157.5 مم
6. مسافة فتحة الغاز بين الصواميل 73 ملم
7. برغي لوحة الغطاء العلوي (الجوز) الأسنان: 2pcsX 3 / 8-16UNC
8. برغي لوحة الغطاء السفلي (الجوز) الأسنان: 2pcsX 3 / 8-16UNC
9. أقصى قطر منفاخ مطاطي (أقصى قطر): 12.9 بوصة / 325 ملم
10. منفاخ مطاطي قطر طبيعي 300 ملم
11. شوط العمل: بحد أقصى 160 ملم إلى 55 ملم
12. الارتفاع المضغوط: 2.12 بوصة / 105 ملم
13. فتحة الغاز / مدخل الهواء: 3/4 N PTF

قدرة التحميل عند 20 رطل لكل بوصة مربعة: 1300 رطل

قدرة التحميل عند 60 رطل لكل بوصة مربعة: 3900 رطل

قدرة التحميل عند 90 رطل لكل بوصة مربعة: 5850 رطل

درجة حرارة التشغيل: 57 درجة مئوية إلى -54 درجة مئوية

حجم البوصة من الزنبرك الهوائي W01-358-7012:

أقصى قطر @ 100 PSIG (بوصة)
12.9
أقصى ارتفاع (بوصة)
5.5
أقصى شوط (بوصة)
3.5
الحد الأدنى للارتفاع القابل للاستخدام (بوصة)
2
قوة 80PSI عند شوط 1 بوصة (رطل)
6720
قوة 80 PSI (رطل) بضربة 3 بوصات
3730
أقصى قوة دفع لأقصى حد @ 80PSI (رطل)
2630
مرجع متقاطع للنمط ارتفاع ممتد (أغطية نهاية متشابهة) رقم نمط
19-.75
مواد
خط قياسي من طبقتين

نوع لوحة حبة
3
مركز الجوز الأعمى (بوصة)
6.2
إزاحة المنفذ لخط الوسط للصامولة العمياء (بوصة)
2.88

غومات 1B5330B-3/4 وصف المنتج:

يمكن لممتص الصدمات الهوائية أن يدفع المنفاخ نحو قطعة العمل ، وإلا فإنه يجب أن يكون مزودًا بمحدد شوط في نهاية السكتة الدماغية ، وإلا فسيتم تحميل الخوار بشكل زائد
• من أجل الضغط على ممتص الصدمات النابض الهوائي إلى أدنى ارتفاع ، يلزم إعادة ضبط القوة.عادة ، يتم تحقيق ذلك عن طريق تطبيق الحمل
• يجب استخدام السطح المحمل بالكامل للألواح العلوية والسفلية لممتص الصدمات الزنبركي لامتصاص القوة
• قبل تفكيك ماص الصدمات الزنبركي الهوائي ، يجب إطلاق الهواء الداخلي لمنع الحوادث والإصابات الشخصية
• أثناء التشغيل ، يجب ألا يتلامس ممتص الصدمات المطاطي النابض الهوائي مع الأجزاء الأخرى

تستخدم نوابض هوائية أخرى مماثلة نفس المنفاخ:

صواميل عمياء ، 3/4 NPT ، ممتص الصدمات

W01-358-7012

رقم جزء Firestone: W01-359-7011

رقم جزء Firestone: WO13597011

رقم جزء Firestone: WO1-359-7011

رقم جزء Firestone: W013597011

رقم جزء فايرستون: W01359 7011

حلقات حبة الصلب الغاطسة ، 15/8 البراغي والصواميل والغسالات

W01-358-7023

رقم جزء فايرستون: W01-359-7023

رقم جزء Firestone: WO13597023

رقم جزء Firestone: WO1-359-7023

رقم جزء Firestone: W013597023

رقم جزء فايرستون: W01359 7023

منفاخ مطاطي فقط

W01-358-0134

رقم جزء Firestone: W01-359-0134

رقم جزء Firestone: WO13590134

رقم جزء Firestone: WO1-359-0134

رقم جزء فايرستون: W013590134

رقم جزء فايرستون: W01359 0134

عبر الشركة المصنعة للمعدات الأصلية OEM:
