| مكان المنشأ: | قوانغتشو، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/Ts16949:2009 |
| رقم الموديل: | 1B53014P01 |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | USD59.9-69.9/PC |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب متطلبات العملاء |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، T/T، ويسترن يونيون أو غيرها |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| اسم الطراز: | زنبرك هوائي صناعي | مادة الربيع: | المطاط |
|---|---|---|---|
| إشارة الصليب: | كونتيتيك Fs 530-14 | حزمة النقل: | كرتون قوي |
| المواصفات: | المطاط | النوع: | مملوءة بالغاز |
| التخصيص: | متاح -- طلب مخصص | اللون: | أسود |
| إبراز: | 3/4-14NPTF ربيع مطاطي هوائي,1 ربيع هوائي مطاطي ملفوف,ربيع هواء مطاطي,1 Convoluted Rubber Air Spring,Rubber Convoluted Air Spring |
||

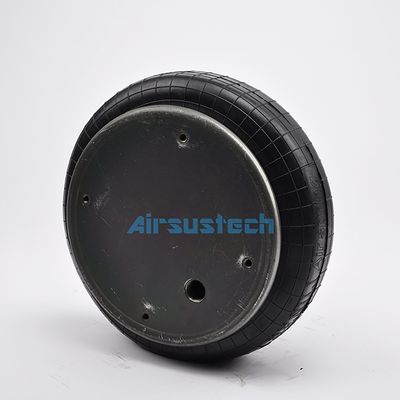

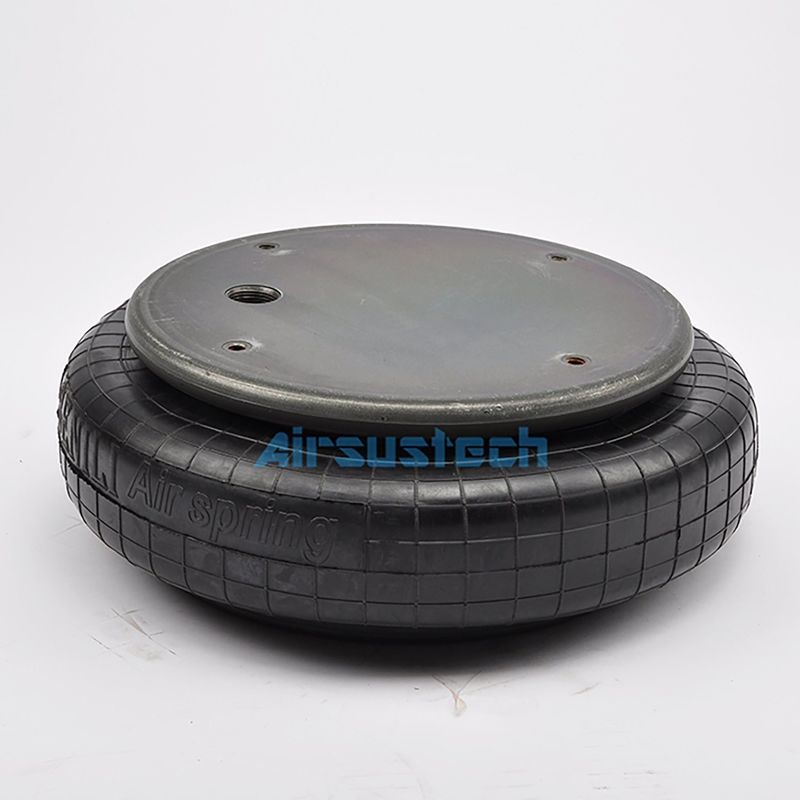

Contitech FS 530-14 3/4-14NPTF مطاط 1 استبدال الربيع الهوائي الملتف
الإحالة رقم
كونتيتش FS 530-14
كونتيتش FS 53014
CONTITECH FS 530 14
القارية FS 530-14
أسلوب (فايرستون) 113-1
(فايرستون) ، (و01-358-7112)
(فايرستون)
(فايرستون)
(فايرستون) ، (أو1-358-7112)
(فايرستون) ، (واو1) 358 7112
(فايرستون) ، (واو13587112)
فليت بريد AS7112
غودير 1B14 358
غودير 1B14358
غودير 1B14-358
غوديير فليكس رقم 578913352
الثور 6326
المثلث AS-4339
المثلث AS4339
TRP AS71120
دايتون 354-7112
دايتون 354 7112
دايتون 3547112
هيندريكسون S-13044
حارس الحمولة SC2012
فليتريت 554782C1
ريدويل 1003587112C
SAF هولندا 90557028
(نافستار)

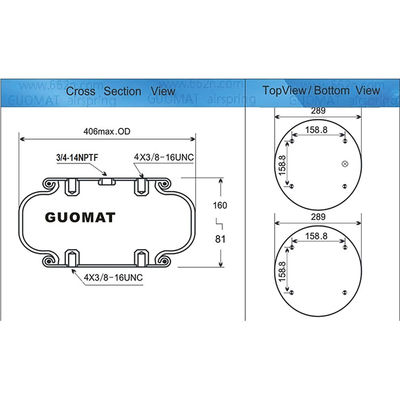

المواصفات والمعلمات التقنية التفصيلية:AIRSUSTECH 1B53014P01
الجوز/الجوز العمياء
أسنان المسمار العلوي للصفحة: 4X3/8-16UNC
مسافة مركز المسمار من لوحة الغطاء العلوي: 158.8mm
أسنان المسمار (الجوز) للصفحة السفلية الغطاء: 4X3/8-16UNC
مسافة مركز المسمار من لوحة الغطاء السفلية: 158.8 ملم
حفرة الهواء / مدخل الهواء / مصالح الهواء
فتحة الهواء / مدخل الهواء: 3/4NPTF-14NPTF
فتحة الهواء هي في منتصف مركز المسمار
لوحة الغطاء
قطر اللوحة العليا: 289 مم
قطر الغطاء السفلي: 289 مم
صاعق مطاطي
الحد الأقصى لقطر المصاصات المطاطية: 406 ملم
القطر الطبيعي للنابضات المطاطية: 360 ملم
مسار العمل: 81 ملم كحد أدنى إلى 160 ملم كحد أقصى
الحد الأقصى للارتفاع: 160 ملم
الحد الأدنى للارتفاع: 81 ملم
كتلة المصد/كتلة المصد
لا توجد حواجز
حلقة الحزام / حلقة الحزام / حلقة الحزام
بدون حلقة الحزام / حلقة الحزام / حلقة الحزام
الضغط الدقيق: 0 بار
قوة العودة إلى الحد الأدنى للارتفاع: ≤300N
الوزن الإجمالي مع لوحات مشددة: 6.1kg
عزل الاهتزاز - قيم الخصائص الديناميكية
ارتفاع التصميم H: 150mm الموصى به، 120mm على الأقل
| الضغط p[بار] | 3 | 4 | 5 | 6 | 7 | 8 | المجلد الخامس |
| قوة ((حمل)) [KN] | 18.6 | 24.9 | 31.5 | 37.9 | 44.4 | 50.8 | 11.0 |
| سرعة الربيع [N/cm] | 3650 | 4410 | 5340 | 6140 | 7220 | 7920 | |
| التردد الطبيعي [هرتز] | 2.2 | 2.1 | 2.1 | 2.0 | 2.0 | 2.0 |
القيم المميزة للطاقة الهوائية
القوة F[KN]
| الضغط p [بار] | 3 | 4 | 5 | 6 | 7 | 8 | المجلد الخامس | |
| الطول H[ملم] | 160 | 17.1 | 23.0 | 29.0 | 35.0 | 41.2 | 47.3 | 11.8 |
| 140 | 20.0 | 26.8 | 33.7 | 40.6 | 47.7 | 54.5 | 10.7 | |
| 120 | 22.3 | 29.8 | 37.3 | 44.9 | 52.7 | 60.2 | 9.5 | |
| 100 | 24.1 | 31.9 | 40.0 | 48.1 | 56.3 | 64.3 | 8.2 | |
| 80 | 25.3 | 33.4 | 41.9 | 50.3 | 58.8 | 67.1 | 6.6 | |
| 60 | 26.0 | 34.5 | 43.4 | 52.0 | 60.8 | 69.1 | 4.6 | |
الاحتياطات عند تركيب الربيع الهوائي
عند تثبيت الربيع الهوائي، حاول التأكد من أن المقعد العلوي والمقعد السفلي لديه نفس خط الوسط،وتقليل الانحراف والانحناء من خط الوسط من المقعد العلوي والمقعد السفلي من الربيع الهواءالإزاحة المفرطة والانحناء سوف تزيد من ارتداء الربيع الهوائي، وهناك إمكانية الاحتكاك الداخلي يمكن أن يؤدي بسهولة إلى تلف مبكر للربيع الهوائي.عند تركيب الربيع الهوائي، يجب ضمان توفر مساحة تثبيت كافية ، لا وجود احتكاك مع أي جزء ، ولا وجود تدخل مع أي جزء خلال فترة الاستخدام بأكملها ،ويجب اتخاذ التدابير اللازمة لمنع تأثير الأجسام الصلبة.
