| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 1B7070 |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| تفاصيل التغليف: | علبة كرتون قوية أو حسب حاجة العملاء |
| وقت التسليم: | 2-8 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، باي بال أو غيرهم |
| القدرة على العرض: | 1000pcs في الأسبوع |
| مواد: | المطاط الصلب | فيستو: | EB-165-65 |
|---|---|---|---|
| ضمان: | سنة واحدة | وزن: | 1.3 كجم |
| اسماء اخرى: | اهتزاز زنبرك الهواء فيستو | قدرة الضغط: | 0.2-0.8 م باسكال |
| حزمة الأبعاد: | 16 * 16 * 10 سم | العلامة التجارية: | محايد |
| تسليط الضوء: | زنبرك هوائي فيستو EB16565,زنبرك هوائي فولاذي مطاطي فيستو,زنبرك هوائي صناعي TS16949 |
||
EB-165-65 Festo Air Spring Actuator Contitech FS70-7 أكياس الرفع الهوائية الصناعية للآلة تقلل الاهتزاز
الشركة المصنعة للمعدات الأصلية OEM:
| أرقام مراجع OEM |
| GUOMAT الجزء رقم: 1B7070 |
|
فينيكس الجزء رقم.: SP 1 B 05 فينيكس الجزء رقم.: SP1B05 فينيكس الجزء رقم.: SP 1B05 |
| بوش: 822419002 |
|
فيستو الجزء رقم: EB-165-65 Festo الجزء رقم: EB 16565 فيستو الجزء رقم: EB16565 |
|
Weforma الجزء رقم: WBE 200-E1 Weforma الجزء رقم: WBE200-E1 Weforma الجزء رقم: WBE200E1 |
|
كونتيتيك الجزء رقم.: FS 70-7 كونتيتيك الجزء رقم.: FS70-7 كونتيتيك الجزء رقم.: FS707 |
GUOMAT: 1B707 معلمات ومواصفات محددةEB-165-65 :
مسافة مركز البرغي للوحة الغطاء العلوي: 1.75 بوصة / 44.5 مم
مسافة مركز المسمار للوحة الغطاء السفلي: 1.75 بوصة / 44.5 مم
قطر المنفاخ المطاطي الطبيعي: 150 مم
منفاخ مطاطي أقصى قطر: Φ165 ملم
شوط العمل: بحد أقصى 110 ملم إلى 50 ملم
أقصى ارتفاع: 4.33 بوصة / 110 ملم
الطول الأدنى: 1.97 إنش / 50 مم
ثقب اللوحة العلوية / مسمار: 3 قطع
فتحة / مسمار اللوح العلوي: قطعتان XM8X1.25.5
ثقب / مسمار اللوحة السفلية: قطعتان XM8X1.25.5
مدخل الهواء: G1 / 4
لوحة الغطاء العلوي: 4.13 بوصة / 105 ملم
قطر لوحة الغطاء السفلي: 4.13 بوصة / 105 ملم
ارتفاع مطوي: 2.36 بوصة / 60 ملم
| 1B7070 عزل الاهتزاز - قيم الخصائص الديناميكيةEB-165-65 | |||||||
| ارتفاع التصميم H: موصى به 90 مم ، 70 مم على الأقل | |||||||
| الضغط ف [بار] | 3 | 4 | 5 | 6 | 7 | 8 | المجلد الخامس [ل] |
| قوة (تحميل) [كن] | 2.7 | 3.7 | 4.7 | 5.7 | 6.6 | 7.7 | 9 |
| معدل الربيع [N / cm] | 1040 | 1270 | 1530 | 1770 | 2060 | 2325 | 9 |
| التردد الطبيعي [هرتز] | 3.1 | 2.9 | 2.9 | 2.8 | 2.8 | 2.7 | 9 |
ملاحظات:
• يمكن أن تكون أسطوانة المنفاخ فقط
قم بتحريك زنبرك الهواء المنفاخ مقابل قطعة العمل ، وإلا يجب أن يكون الحد الأقصى لحد السكتة الدماغية مجهزًا في نهاية السكتة الدماغية ، وإلا فسيتم تحميل المنفاخ بشكل زائد
• من أجل الضغط على الزنبرك الهوائي لأسطوانة المنفاخ إلى أدنى ارتفاع ، يلزم إعادة ضبط القوة.عادة ، يتم تحقيق ذلك عن طريق تطبيق الحمل
• يجب استخدام كامل سطح المحمل للوحات العلوية والسفلية لامتصاص القوة
• قبل تفكيك الزنبرك الهوائي لأسطوانة المنفاخ ، يجب تفريغه
• أثناء التشغيل ، يجب ألا يتلامس الزنبرك الهوائي المطاطي مع الأجزاء الأخرى
| 1B7070 تطبيق هوائي - قيم مميزة ثابتةEB-165-65 | |||||||
| فرض F [kN] | |||||||
| الضغط ف [بار] | 3 | 4 | 5 | 6 | 7 | 8 | المجلد [ل] |
| ارتفاع H [مم] 100 | 2.2 | 3.1 | 4 | 4.8 | 5.7 | 6.6 | 1 |
| 90 | 2.7 | 3.6 | 4.6 | 5.6 | 6.5 | 7.5 | 0.9 |
| 80 | 3.1 | 4.1 | 5.1 | 6.2 | 7.3 | 8.3 | 0.8 |
| 70 | 3.4 | 4.5 | 5.6 | 6.7 | 7.9 | 9 | 0.7 |
| 60 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | 9.5 | 0.6 |
كيفية تحسين مقاومة التآكل للوسائد الهوائية المطاطية ذات النوابض الهوائية؟
تفاصيل بيانات الزنبرك الهوائي 1B7070EB-165-65:

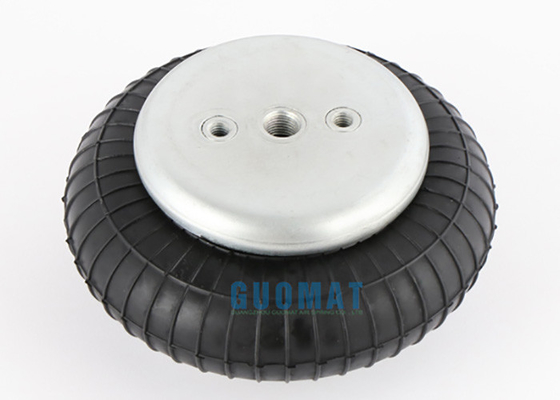

تفاصيل صور الزنبرك الهوائي 1B7070:
