| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 1B8X4 |
| الحد الأدنى لكمية: | 1pc |
|---|---|
| تفاصيل التغليف: | علبة كرتون قوي أو حسب حاجة العملاء |
| وقت التسليم: | 2-8 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال أو غيرها |
| القدرة على العرض: | 1000pcs/Week |
| مواد: | المطاط والحديد | كونتيتك: | FS 120-10 |
|---|---|---|---|
| ضمان: | 12 شهر | وزن: | 2.4 كجم |
| اسم آخر: | مشغل الهواء للآلة | قدرة الضغط: | 0.2-0.8 م باسكال |
| برغي: | 2X3 / 8-16UNC | مدخل الهواء: | 1/4 معاهدة حظر الانتشار النووي |
| فايرستون: | W01-358-7564 | ||
| تسليط الضوء: | ,الينابيع المساعد الهواء,air helper springs |
||

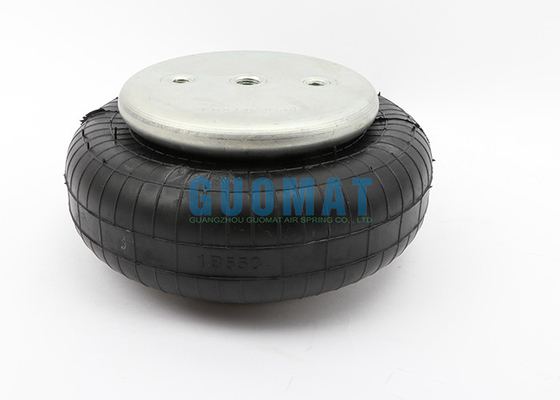

GUOMAT 1B8X4 الرجوع إلى Firestone W01-358-7564 و Goodyear 1B8-550 للآلة
وصف المنتج1B8X4 راجع W01-358-7564
قطر لوحة الغطاء العلوي: 135 مللي متر
رقم المكبس السفلي: لا
قطر لوحة الغطاء السفلي: 135 مللي متر
مسافة مركز المسمار: 70 مللي متر
مسافة فتحة الغاز بين الصامولة: 35 ملم
برغي لوحة الغطاء العلوي (الجوز) الأسنان: 2pcsX3 / 8-16UNC
برغي لوحة الغطاء السفلي (الجوز) الأسنان: 2pcsX3 / 8-16UNC
منفاخ مطاطي أقصى قطر (أقصى قطر للقطر): 230 مم
منفاخ مطاطي بقطر طبيعي 210 ملم
شوط العمل: بحد أقصى 140 ملم إلى 50 ملم
الارتفاع المضغوط: 50 مم
فتحة الغاز / مدخل الهواء: 1/4
| انواع من | [أنواع أخرى] الزنبرك الهوائي | مقبض تعديل الارتفاع | لا |
| العرض W (مم) | 221 | نطاق التحميل (kN) | 12.501〜16.000 |
| الحمولة المسموح بها (kN) | 13.1 | طول الخيط L1 (مم) | - |
| ارتفاع الجسم الرئيسي (مم) | 134 | الخيط الاسمي M (مم) | 10 |
| خاصية | أداء قياسي / مقاوم للصدمات | طريقة التثبيت | 2 |
| منفذ تزويد الهواء | 1/4 | مع أو بدون مصدات | لا |
| توجيه RoHS | 10 | - | - |
البيانات الفنية الخاصة بـ1B8X4 راجع W01-358-7564
غومات: 1B8X4
الشركة المصنعة للمعدات الأصلية لـ OEM: FS 120-10 CI
مدخل الهواء 1/4 معاهدة عدم الانتشار:
فايرستون: W01-358-7564
جوديير: 1B8-550
كونتيتيك: FS120-10
وصف ل1B8X4 راجع W01-358-7564
رقم طلب التجميع
نمط 116 طبقتان منفاخ
صواميل عمياء ، 1/4 NPT: W01-358-7564 ； W01 358 7564 ； W013587564
صواميل عمياء ، 3/4 NPT: W01-358-7561 ； W01 358 7561 ； W013587561
حلقات خرزية فولاذية غاطسة ، براغي 19/4 ، صواميل ، غسالات: W01-358-7568 ； W01 358 7568 ； W013587568
صواميل عمياء مع صمام خزان 1/4 مثبت W01-A72-7518 ، W01 A72 7518 ، W01A727518
منفاخ مطاطي فقط: W01-358-0133 ； W01 358 0133 ； W013580133
نمط 117 عالية الخوار
صواميل عمياء ، 1/4 NPT: W01-358-7600 ； W01 358 7600 ； W013587600
صواميل عمياء ، 3/4 NPT: W01-358-7602 ； W01 358 7602 ； W013587602
حلقات حبة فولاذية غاطسة ، قوة 13/4 مسامير ، صواميل ، غسالات: W01-358-7606 ； W01 358 7606 ； W013587606
1B8X4 راجع W01-358-7564التطبيق الهوائي - قيم الخصائص الثابتة
| فرض F [lbf] | |||||
| الضغط p [psi] | 40 | 60 | 80 | 100 | المجلد.الخامس [في.] |
| ارتفاع 4.50 بوصة / 114.3 ملم | 728 | 1130 | 1570 | 1970 | 110 |
| H 4.00 بوصة / 101.6 مم | 905 | 1400 | 1940 | 2390 | 100 |
| H 3.50 بوصة / 88.9 مم | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3.00 بوصة / 76.2 مم | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2.50 بوصة / 63.5 مم | 1270 | 1900 | 2630 | 3260 | 57 |
عزل الاهتزاز - الخصائص الديناميكية
| الضغط p [psi] | 40 | 60 | 80 | 100 | 120 | المجلد.الخامس [في.] | |
| قوة (تحميل) F [lbf] | 801 | 1،240 | 1700 | 2،130 | 2،530 | 110 | |
| معدل الربيع c [lbf / in] | 709 | 949 | 1،190 | 1430 | 1،670 | 110 | |
| التردد الطبيعي f0 [هرتز] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
| ارتفاع التصميم H: موصى به 4.33 بوصة ، 3.54 بوصة كحد أدنى | |||||||
بيانات طلب الشراء
| اكتب | مدخل الهواء | رقم الطلب | |
| مع لوحات مجعد |
1/4 معاهدة عدم الانتشار 0 بوصة |
||
| 57991256700090 | 20810735 | ص | ج 1B8-560 | ج 1B8-560 |
| 57991256800091 | 20810607 | ص | ص 1B8-560 | ص 1B8-560 |
| 57991256900091 | 20811403 | ص | ص 1B8-550 | ص 1B8-550 |
| 57991257000090 | 20811604 | ص | ج 1B8-562 | ج 1B8-562 |
| 57991257100090 | 20811605 | ص | ج 1B8-564 | ج 1B8-564 |
| 57991257200090 | 20811606 | ص | ج 1B8-850 | ج 1B8-850 |
| 57991262700090 | 20806174 | ص | ج 1B8-550 | ج 1B8-550 |
| 1B5-800 | 20469101 | ن | 1B5-800 | 1B5-800 |
| 57991280000019 | 20095537 | ص | ENIDINE YI-1B5-800 | ENIDINE YI-1B5-800 |
| 57991280100000 | 20607917 | ص | جوديير 1B5-801 | جوديير 1B5-801 |
| 57991280100019 | 20095538 | ص | ENIDINE YI-1B5-801 | ENIDINE YI-1B5-801 |
| 1B5 - 810 | 20254245 | ن | 1B5 - 810 | 1B5 - 810 |
| 57991281000019 | 20095539 | ص | ENIDINE YI-1B5-810 | ENIDINE YI-1B5-810 |
| 57991282000019 | 20095540 | ص | ENIDINE YI-1B5-820 | ENIDINE YI-1B5-820 |
| 57991282100019 | 20224307 | ص | ENIDINE YI-1B5-821 | ENIDINE YI-1B5-821 |
| 57991283100019 | 20095541 | ص | ENIDINE YI-1B6-831 | ENIDINE YI-1B6-831 |
| 1B6-833 | 20263189 | ن | 1B6-833 | 1B6-833 |
| 57991283300019 | 20095542 | ص | ENIDINE YI-1B6-833 | ENIDINE YI-1B6-833 |
| 57991283400090 | 20806000 | ص | ج 1B6-833 | ج 1B6-833 |
| 1B6-835 | 20488587 | ن | 1B6-835 | 1B6-835 |
| 57991283500019 | 20117074 | ص | ENIDINE YI-1B6-835 | ENIDINE YI-1B6-835 |
| 1B7-840 | 20680822 | ن | 1B7-840 | 1B7-840 |
| 57991284000019 | 20095543 | ص | ENIDINE YI-1B7-840 | ENIDINE YI-1B7-840 |
| 57991285000000 | 20384830 | ص | 1B8-850 | 1B8-850 |
| 57991285000019 | 20095544 | ص | ENIDINE YI-1B8-850 | ENIDINE YI-1B8-850 |
| 57991286000019 | 20117076 | ص | ENIDINE YI-1B8-860 | ENIDINE YI-1B8-860 |
