FS 530-14 Contitech الصناعية الهواء الربيع GUOMAT NO.1B53014 3/4 NPT Air Inlet

Name: FS 530-14 Contitech الصناعية الهواء الربيع GUOMAT NO.1B53014 3/4 NPT Air Inlet
Brand: GUOMAT
SKU: 1B53014 3/4
Rating: 4.5 (141 reviews)

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	GUOMAT
إصدار الشهادات:	ISO/TS16949:2009
رقم الموديل:	1B53014 3/4

شروط الدفع والشحن:

الحد الأدنى لكمية:	1pc
تفاصيل التغليف:	علبة كرتون قوي أو حسب حاجة العملاء
وقت التسليم:	2-8 أيام عمل
شروط الدفع:	T / T ، ويسترن يونيون ، باي بال أو غيرها
القدرة على العرض:	1000pcs/Week

اتصل

مفصلة وصف المنتج

مواد:	المطاط الصلب	كونتيتك:	FS 530-14
ضمان:	سنة واحدة	وزن:	7.0 كجم
اسماء اخرى:	تنشيط اهتزاز الهواء	قدرة الضغط:	0.2-0.8 م باسكال
منفاخ المطاط:	1B383	مدخل الهواء:	1/4 N PTF
تسليط الضوء:	نوابض مساعد جوي , أجزاء تعليق هوائي

FS 530-14 Contitech Industrial Air Spring GUOMAT NO. FS 530-14 زنبرك هوائي صناعي Contitech GUOMAT NO. 1B53014 3/4 NPT Air Inlet 1B53014 3/4 NPT مدخل الهواء

جومات1B53014 المواصفات والبيانات الفنية

درجة حرارة التشغيل: 57 درجة مئوية إلى -54 درجة مئوية

جومات رقم: 1 B53014 3/4

رقم الصليب:FS 530-14

❶الجوز / الجوز أعمى

السن اللولبي العلوي (صواميل) السن: 4pcsX 3 / 8-16UNC

مسافة المركز اللولبي للوحة الغطاء العلوي:158.8 ملم

برغي لوحة الغطاء السفلي (البندق) 4pcsX 3 / 8-16UNC

مسافة المركز اللولبية للوحة الغطاء السفلية: 158.8 ملم

المسافة ثقب الغاز بين الجوز 79.4 ملم

❷ ثقب الغاز / مدخل الهواء / تركيب الهواء

فتحة الغاز / مدخل الهواء: 3/4 شمال PTF

❸ غطاء الطبق

قطر لوحة الغطاء العلوي (العرض): 289 ملم

قطر لوحة الغطاء السفلي (العرض): 289 ملم

❹منفاخ المطاط

منفاخ المطاط القطر الطبيعي 380 مم

منفاخ المطاط القطر الأقصى: 406 مم

منفاخ المطاط الارتفاع الطبيعي: 120 مم

شوط العمل: بحد أقصى 160 مم إلى MIN 81 مم

❺ كتلة الوفير / كتلة عازلة

بدون كتلة الوفير

❻ طوق حزام / حزام حزام

مع طوق الطوق: بدون طوق الطوق

عزل الاهتزاز - قيمة مميزة ديناميكية ارتفاع التصميم H: 5.91 بوصة موصى بها ، الحد الأدنى 4.72 بوصة
الضغط p [psi]	40	60	80	100	120	Vol. المجلد V [in.3] V [in.3]
القوة (الحمولة) [lbf]	3840	5800	7820	9830	11800	685
معدل الربيع [lbf / in.]	1980	2590	3280	4060	4630
التردد الطبيعي [Hz]	2.2	2.1	2.1	2.0	2.0

التطبيقات الهوائية - الخصائص الثابتة القوة F [lbf]
الضغط p [psi]		40	60	80	100	120	Vol. المجلد V [in.3] V [in.3]
الارتفاع H [in.]	6.5	3340	5060	6840	8660	10500	740
	6.0	3760	5690	7650	9660	11600	690
	5.5	4140	6250	8380	10600	12700	650
	5.0	4450	6680	8960	11300	13500	610
	4.5	4720	7070	9460	11900	14300	560
	4.0	4940	7380	9870	12400	14900	510
	3.5	5120	7610	10200	12800	15300	450
	3.0	5260	7810	10500	13100	15700	380
	2.5	5350	7970	10700	13400	16000	300

الأنواع المستخدمة من مشغل الهواء ذو اللفافة الواحدة

مشغل هواء لفائف واحدة
جميع القياسات في ملم
جومات رقم.	كونتيتك NO.	Min. الحد الأدنى. Design height ارتفاع التصميم	مطلوب مساحة التثبيت	Max. ماكس. Stroke سكتة دماغية

1B53014 3/4	FS 530-14	51	420	134

وصف جومات 1B53014 3/4:

The traditional method of fluidized bed damping mainly rubber pad, requiring a higher steel spring. الطريقة التقليدية لتخميد الطبقة المميعة بشكل رئيسي وسادة مطاطية ، تتطلب زنبرك فولاذي أعلى. However, both of these shock absorption methods fail to meet the needs of the end user. ومع ذلك ، فإن كلتا طريقتين لامتصاص الصدمات تفشل في تلبية احتياجات المستخدم النهائي. However, the introduction of "air spring isolation system" from abroad has enabled isolation rather than shock absorption. ومع ذلك ، فإن إدخال "نظام عزل الزنبرك الهوائي" من الخارج قد مكّن من العزلة بدلاً من امتصاص الصدمات. With its unique energy conversion Way, the vibration of the mechanical energy into internal energy, making 95 percent of the vibration are isolated, to achieve the true isolation effect. مع طريقة تحويل الطاقة الفريدة ، يتم عزل اهتزاز الطاقة الميكانيكية إلى طاقة داخلية ، مما يجعل 95 في المائة من الاهتزاز معزولًا ، لتحقيق تأثير العزل الحقيقي.

أنواع مختلفة من الطبقة المميعة ، وفقًا للوزن الكلي للسرير المميع لاختيار قدرة التحمل المناسبة للزنبرك الهوائي ، والأسرة المميعة وفقًا لطول وعرض وارتفاع تصميم التركيب المحدد ، والتركيب المريح للزنبرك الهوائي ، ولكن أيضًا يجعل تركيب نظام العزل أسهل بكثير من تركيب نوابض فولاذية.
Airbag isolation, there are two control methods. عزل الوسادة الهوائية ، هناك طريقتان للتحكم. One is a group (usually 4 or 6) airbag single one-way valve packing, like a car tire. واحد هو مجموعة (عادة 4 أو 6) وسادة هوائية للتعبئة صمام واحد في اتجاه واحد ، مثل إطار سيارة.

تظهر الصور أن المعلومات تتضمن:

معلومات تقنية

عزل الاهتزاز - القيم المميزة الديناميكية

تطبيق هوائي - قيم مميزة ثابتة

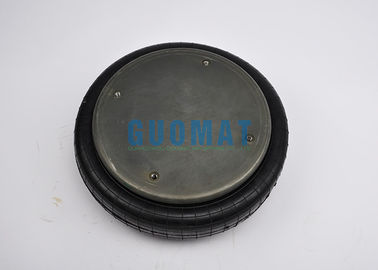

FS 530-14 Contitech الصناعية الهواء الربيع GUOMAT NO.1B53014 3/4 NPT Air Inlet 1
