| مكان المنشأ: | وقوانغدونغ ، والصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 2B6943 |
| الحد الأدنى لكمية: | 1pc |
|---|---|
| تفاصيل التغليف: | علبة كرتون قوي أو كما يحتاج العملاء |
| وقت التسليم: | أيام عمل 2-8 |
| شروط الدفع: | t / t ، ويسترن يونيون ، paypal أو غيرها |
| القدرة على العرض: | 1000pcs/Week |
| مواد: | لوحة تغطية الصلب ، منفاخ المطاط | فايرستون: | W013586943 |
|---|---|---|---|
| ثقب الغاز: | 1 / 4NPTF | الأسنان اللولبية: | 3 / 8-16UNC |
| المسافة مركز المسمار: | 89 ملم | قطر غطاء لوحة: | 160 ملم |
| قدرة الضغط: | 0.2-0.8 م باسكال | السكتة الدماغية: | 79-325 ملم |
| حجم العبوة: | 24 * 24 * 24 سم | ||
| تسليط الضوء: | الينابيع المساعد الهواء,أجزاء تعليق الهواء |
||

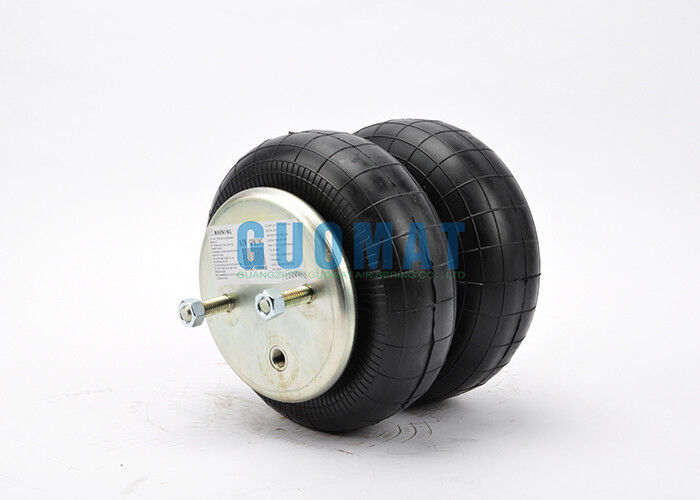

W013586943 زنبرك تعليق هوائي مزدوج الالتفاف للجرار الأمريكي / مقطورة
مواصفات GUOMAT 2B6943:
رقم جزء فايرستون: W01-358-6943 / W013586943 / W01 358 6943
رقم فايرستون منفاخ: 20-2
رقم الجزء Goodyear: 2B9-250
Goodyear Bellows Number: 578-92-3-206 / 578923206/578 92 3206
رقم الجزء المثلث: 4426
رقم المنفاخ المثلث: 6332
واتسون وشالين #: AS-0041
رقم المنفاخ: 20-2
رقم الطلب: W01-358-6943
رقم اللوحة العلوية: 3101
رقم المكبس السفلي: 3090
معلومات تقنية:
الارتفاع المضغوط: 3.12 بوصة /
قطر لوحة الغطاء العلوي: 6.31 بوصة / 160 ملم
قطر لوحة الغطاء السفلي: 6.31 بوصة / 160 مم
مسافة مركز المسمار: 89 ملم
مسافة فتحة الغاز بين الصامولة 44.5 مم
برغي لوحة الغطاء العلوي (الجوز) الأسنان: 2pcsX1 / 2-13UNC
برغي لوحة الغطاء السفلي (الجوز) الأسنان: 2pcsX3 / 8-16UNC
منفاخ مطاطي أقصى قطر: 262 مم
شوط العمل: ماكس 325 ملم إلى 79 ملم
فتحة الغاز / مدخل الهواء: 1/4 NPTF
وزن التجميع: 8.1 رطل
ارتفاع التصميم: 9-11 بوصة
غطاء التحميل. at3.0bar: 11.17kn
غطاء التحميل. at7.0bar: 31.65kn
أقصى قطر للقطر: 10.4 بوصة
درجة حرارة التشغيل: 56 درجة مئوية إلى -53 درجة مئوية
الوزن: 6.5 كجم
ارتفاع التصميم: 300 مم
الانحراف (ارتفاع دقيقة): 150 مم
الانحراف (الارتفاع الأقصى): 440 مم
شوط العمل: 290 مم
عبر المعلومات
غومات 2B6943عبور OEM الآخرين
| أرقام مراجع OEM | أرقام المراجع |
| فايرستون: W01-358-6943 | واتسون وشالين: AS-0041 |
| كونتيتيك: FD 200-25 426 | Neway / SAF: 90557237 |
| كونتيتك :: 161332 | V-Steer II (حقيبة رفع) |
| جوديير: 2B9-250 | فان رادين |
| المثلث: 6332/4426 | ريدويل: 1003586943C |
| جوديير :: 578923206 | توثيل: 6352 |
كونتيتيك FD 200-25 426
فيرستون W01-358-6943
جوديير 2B9-250
معلومات OEM
واتسون وشالين AS-0041
نيواي 90557237
|
ارتفاع التصميم H: موصى به 10 بوصة ، 9.06 بوصة على الأقل |
||||||
|
الضغط p [psi] |
40 |
60 |
80 |
100 |
120 |
المجلد.الخامس [في 3] |
|
قوة (تحميل) [lbf] |
1230 |
1890 |
2540 |
3190 |
3840 |
|
|
معدل الربيع [lbf / in.] |
389 |
552 |
741 |
932 |
1080 |
538 |
|
التردد الطبيعي [هرتز] |
1.8 |
1.8 |
1.7 |
1.7 |
1.7 |
|
|
تطبيق هوائي - قيم مميزة ثابتة فرض F [lbf] |
|||||||
|
الضغط p [psi] |
40 |
60 |
80 |
100 |
120 |
المجلد.الخامس [في 3] |
|
|
الارتفاع H [in.] |
11.0 |
948 |
1470 |
2000 |
2550 |
3110 |
560 |
|
10.0 |
1180 |
1780 |
2430 |
3060 |
3720 |
540 |
|
|
9.0 |
1370 |
2070 |
2780 |
3510 |
4240 |
510 |
|
|
8.0 |
1530 |
2280 |
3070 |
3850 |
4640 |
470 |
|
|
7.0 |
1670 |
2490 |
3340 |
4200 |
5030 |
440 |
|
|
6.0 |
1790 |
2680 |
3570 |
4470 |
5360 |
400 |
|
|
5.0 |
1880 |
2800 |
3750 |
4700 |
5570 |
350 |
|
|
4.0 |
1960 |
2910 |
3910 |
4900 |
5750 |
300 |
|
وصف التواء / الزنبرك الهوائي الملتوي
الزنبرك الهوائي الملتوي هو زنبرك هوائي منفاخ طراز GUOMAT.تحتوي النوابض الهوائية منفاخ على تلافيف واحد أو اثنين أو ثلاثة في العضو المرن.غالبًا ما تستخدم الأكياس الهوائية المزدوجة المعقدة كرافعة زنبركية أو شاحنات ومقطورات عمودية ، وتقوم بعمل زنبرك هوائي ، وأيضًا كمشغل أو عازل في التطبيقات والأجهزة الصناعية والتجارية.ستختلف المواصفات في 2B9-250 ، لكن أكياس GUOMAT المزدوجة الملتفة توجد في تصميم مجعد وكذلك منفاخ من نوع الأكمام.ستوفر ميزات ووظائف متشابهة ولكن نوع جلبة من التوصيل الدائم للتثبيت مع النهائي بين الخدم والأجزاء الخارجية القابلة للاستبدال.
التفاصيل البيانات الفنية في الصورة أدناه
