مكان المنشأ: | الصين |
اسم العلامة التجارية: | GUOMAT |
إصدار الشهادات: | ISO/TS16949:2009 |
رقم الموديل: | 1B53014 1/4 |
الحد الأدنى لكمية: | قابل للتفاوض |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | علبة كرتون قوي أو كما يحتاج العملاء |
وقت التسليم: | أيام عمل 2-8 |
شروط الدفع: | t / t ، ويسترن يونيون ، paypal أو غيرها |
القدرة على العرض: | 1000pcs/Week |
مواد: | المطاط الصلب | فايرستون: | W01-M58-6101 |
---|---|---|---|
ضمان: | سنة واحدة | وزن: | 6.8 كجم |
آخر إسم: | الهواء الربيع يشتغل | قدرة الضغط: | 0.2-0.8 مليون باسكال |
الخوار المطاط: | 113 | مدخل الهواء: | 1/4 N PTF |
تسليط الضوء: | الهواء الربيع معقد,الينابيع المساعد الهواء |

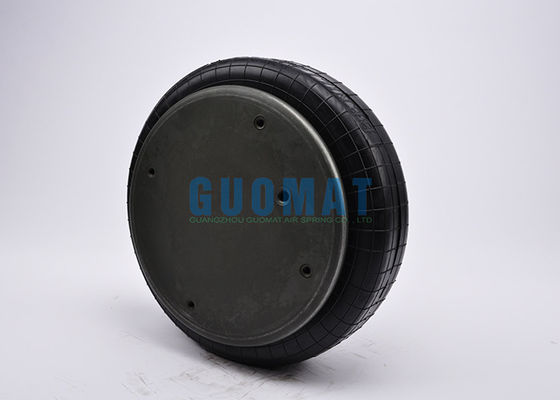

أسلوب 113 اثنان رقائق الخوار W01-M58-6101 زنبرك هوائي ملتف واحد فردي GUOMAT NO.1B53014 1/4 NPT مدخل الهواء
جومات 1B53014 1/4 المواصفات والبيانات الفنية
درجة حرارة التشغيل: 57 درجة مئوية إلى -54 درجة مئوية
جومات رقم: 1 B53014 1/4
رقم الصليب: W01-M58-6101
ut الجوز / الجوز الأعمى
السن اللولبي العلوي (صواميل) السن: 4pcsX 3 / 8-16UNC
مركز المسمار اللولبي للوحة الغطاء العلوي: 158.8 مم
السن اللولبي للغطاء السفلي للجوز: 4pcsX 3 / 8-16UNC
مركز المسمار اللولبي للوحة الغطاء السفلي: 158.8 مم
المسافة ثقب الغاز بين الجوز 79.4 ملم
❷ ثقب الغاز / مدخل الهواء / تركيب الهواء
ثقب الغاز / مدخل الهواء: 1/4 معاهدة حظر الانتشار النووي
Plate لوحة الغلاف
قطر لوحة الغطاء العلوي (العرض): 289 مم
قطر لوحة الغطاء السفلي (العرض): 289 مم
Bell منفاخ المطاط
منفاخ المطاط القطر الطبيعي 380 مم
منفاخ المطاط القطر الأقصى: 406 مم
منفاخ المطاط الارتفاع الطبيعي: 120 مم
شوط العمل: بحد أقصى 160 مم إلى MIN 81 مم
block كتلة الوفير / كتلة عازلة
بدون كتلة الوفير
❻ طوق حزام / حزام حزام
مع طوق حزام: بدون طوق حزام
عزل الاهتزاز - قيمة مميزة ديناميكية | ||||||
الضغط p [psi] | 40 | 60 | 80 | 100 | 120 | المجلد V [في 3] |
القوة (الحمولة) [lbf] | 3840 | 5800 | 7820 | 9830 | 11800 | 685 |
معدل الربيع [lbf / in.] | 1980 | 2590 | 3280 | 4060 | 4630 | |
التردد الطبيعي [Hz] | 2.2 | 2.1 | 2.1 | 2.0 | 2.0 |
التطبيقات الهوائية - الخصائص الثابتة القوة F [lbf] | |||||||
الضغط p [psi] | 40 | 60 | 80 | 100 | 120 | المجلد V [في 3] | |
الارتفاع H [in.] | 6.5 | 3340 | 5060 | 6840 | 8660 | 10500 | 740 |
6.0 | 3760 | 5690 | 7650 | 9660 | 11600 | 690 | |
5.5 | 4140 | 6250 | 8380 | 10600 | 12700 | 650 | |
5.0 | 4450 | 6680 | 8960 | 11300 | 13500 | 610 | |
4.5 | 4720 | 7070 | 9460 | 11900 | 14300 | 560 | |
4.0 | 4940 | 7380 | 9870 | 12400 | 14900 | 510 | |
3.5 | 5120 | 7610 | 10200 | 12800 | 15300 | 450 | |
3.0 | 5260 | 7810 | 10500 | 13100 | 15700 | 380 | |
2.5 | 5350 | 7970 | 10700 | 13400 | 16000 | 300 |
الأنواع المستخدمة من مشغل الهواء الحلقي الأحادي
مشغل هواء لفائف واحدة | ||||
جميع القياسات في ملم | ||||
جومات رقم. | فايرستون رقم. | الحد الأدنى. ارتفاع التصميم | مطلوب مساحة التثبيت | ماكس. السكتة الدماغية |
1B53014 31/4 | W01-M58-6101 | 51 | 420 | 134 |
لدينا حجم آخر أيضا:
نمط: 113 اثنين من رقائق منفاخ
المكسرات العمياء ، 1/4 BSP: W01-M58-6101
صواميل عمياء ، 1/4 BSP ، مصد: W01-M58-6103
المكسرات العمياء ، 3/4 BSP: W01-M58-6100
صواميل للمكفوفين ، 3/4 BSP ، مصد: W01-M58-6102
حلقات خرز فولاذية غاطسة ، مسامير 40 مم ، غسالات صواميل: W01-M58-7538
منفاخ مطاطي فقط: W01-358-0135
قوة الانهيار إلى الارتفاع الأدنى (@ 0 BAR): 76N
128 عالية أنا قوة البناء
المكسرات العمياء ، 114 BSP: W01-M58-6071
صواميل صماء ، 114 BSP ، مصد مطاطي: W01-M58-6068
المكسرات العمياء ، 3/4 BSP: W01-M58-6070
صواميل للمكفوفين ، 3/4 BSP ، مصد مطاطي: W01-M58-6069
منفاخ مطاطي فقط: W01-358-0231
