| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 1B40-6 |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| تفاصيل التغليف: | علبة كرتون قوية أو حسب حاجة العملاء |
| وقت التسليم: | 2-8 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، باي بال أو غيرهم |
| القدرة على العرض: | 1000pcs في الأسبوع |
| مواد: | المطاط الصلب | كونتيتك: | 40-6 FS |
|---|---|---|---|
| ضمان: | سنة واحدة | الوزن الصافي: | 0.91 كغم |
| اسماء اخرى: | اهتزاز الهواء الصناعي | قدرة الضغط: | 0.2-0.8 ميجا باسكال |
| أبعاد BOX: | 16 * 16 * 8 سم | العلامة التجارية: | محايد |
| إبراز: | زنبرك هوائي contitech dia 145mm,زنبرك هوائي contitech FS 40-6,صامولتان contitech زنبرك هوائي |
||

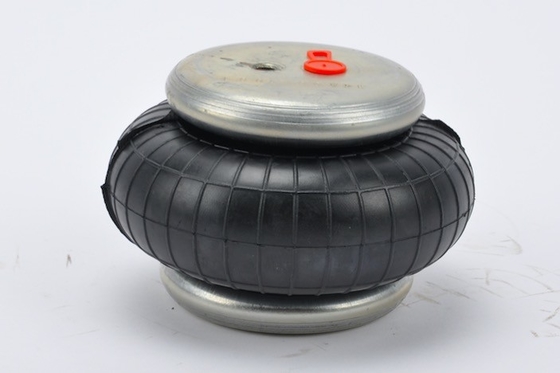

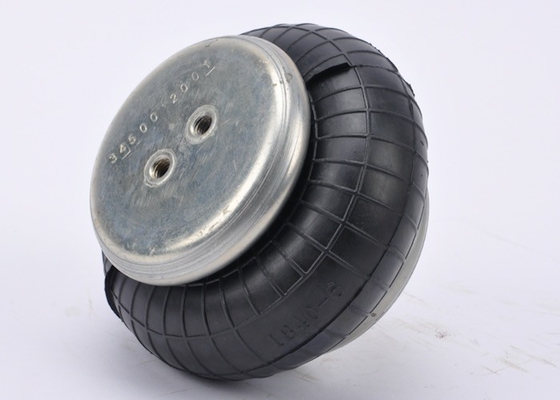

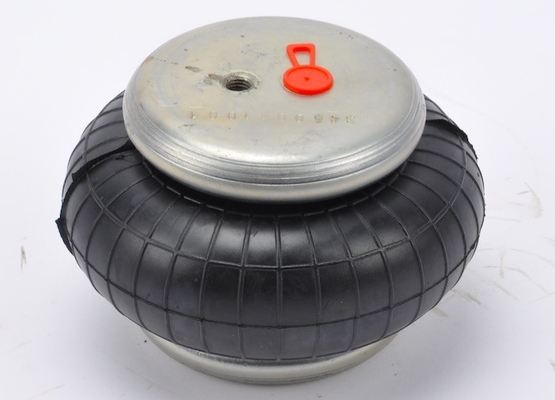

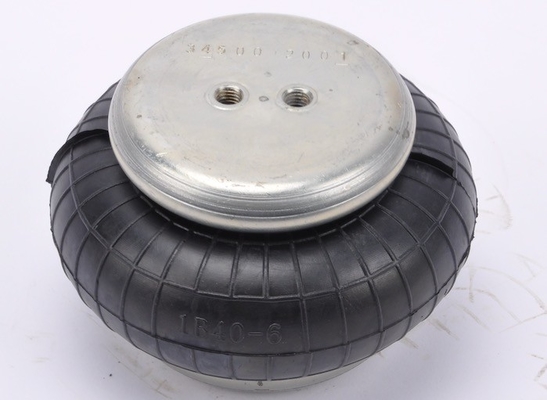

FS 40-6 Contitech Air Spring أصغر حجم ماكس ديا.145 مم مع صامولتين
GUOMAT1B40-6 استبدال المعلمات الفنية 40-6 FS
❶ الجوز / البندق المكفوفين
رقم المسمار لوحة الغطاء العلوي: 2 قطعة
رقم المسمار لوحة الغطاء السفلي: 2 قطعة
مسافة البندق: 44.5 ملم
برغي البندق: M8
❷ فتحة غاز / مدخل هواء / تركيب هواء
فتحة الغاز / مدخل الهواء: G1 / 8
❸ لوحة الغلاف
قطر لوحة الغطاء العلوي: 90 ملم
قطر لوحة الغطاء السفلي: 90 مللي متر
❹ منفاخ مطاطي
منفاخ مطاطي بقطر: 130 ملم
في 0.7 باسكال ، قطر المنفاخ المطاطي: 145 مم
شوط العمل: من 50 ملم إلى 110 ملم كحد أقصى
ارتفاع تصميم منفاخ المطاط: 70 ملم
❺ كتلة الوفير / كتلة عازلة
بدون كتلة الوفير
❻ حزام حزام / حزام
بدون قطعة حزام حزام
FS40-6 الشركة المصنعة للمعدات الأصلية OEM:
| فينيكس |
SP1B04 ؛ SP 1B04 SP 1B 04 |
| ويفورما |
WBE100-E1 WBE 100-E1 |
| كونتيتيك | 40-6 FS |
| محيطي |
FS40-6 FS406 |
| البيانات الفنية FS40-6 | |
| دقيقة.الضغط | 0 بار |
| عودة القوة إلى دقيقة.ارتفاع | ≤ 120 شمالاً |
| الوزن الإجمالي مع لوحات مثبتة | 0.9 كجم |
| عدد التلافيف | أعزب |
| حجم الميناء | G1 / 8 |
| طول السكتة الدماغية | 60 ملم |
| نوع الاسطوانة | اساسي |
| مادة غطاء النهاية | صلب |
| عزل الاهتزاز - قيم الخصائص الديناميكية لـ FS40-6 | |||||||
| ارتفاع التصميم H: موصى به 90 مم ، 70 مم على الأقل | |||||||
| الضغط ف [بار] | 3 | 4 | 5 | 6 | 7 | 8 | المجلد.الخامس [ل] |
| قوة (تحميل) [كن] | 1.7 | 2.3 | 2.8 | 3.4 | 3.8 | 4.4 | 0.5 |
| معدل الربيع [N / cm] | 760 | 990 | 1220 | 1480 | 1610 | 1820 | |
| التردد الطبيعي [هرتز] | 3.5 | 3.3 | 3.3 | 3.3 | 3.2 | 3.2 | |
| تطبيق هوائي - قيم مميزة ثابتة لـ FS40-6 | |||||||
| فرض F [kN] | |||||||
| الضغط ف [بار] | 3 | 4 | 5 | 6 | 7 | 8 | المجلد.الخامس [ل] |
| ارتفاع H [مم] 60 | 2.6 | 3.5 | 4.3 | 5.2 | 6.1 | 6.9 | 0.3 |
| 70 | 2.3 | 3.2 | 3.9 | 4.7 | 5.4 | 6.2 | 0.4 |
| 80 | 2.1 | 2.8 | 3.5 | 4.2 | 4.9 | 5.3 | 0.5 |
| 90 | 1.7 | 2.2 | 2.8 | 3.4 | 3.9 | 4.4 | 0.5 |
| 100 | 1.2 | 1.6 | 2 | 2.5 | 3 | 3.4 | 0.6 |
1B 40-6 CI G 1/8 CA منفاخ الهواء الصناعي ذو النمط الصناعي راجع FS 40-6 Contitech:
واحد ملتوي ،
منطقة فعالة 40 سم مربع ،
60 سم ماكس السكتة الدماغية ،
لوحة حبة مجعد ،
خيوط تركيب نسائية ، G1 / 8 BSPP ، توسيط ،
صلب
المُصنع: GUOMAT
أقصى ضغط للتضخم
120 رطل / بوصة مربعة
نوع مدخل الهواء: متري
السلسلة: C
نوع منفاخ: واحد ملتوي
الوزن: 2.65 رطل.
رقم جزء الشركة المصنعة: 1B40-6
| مشغل هواء الالتواء الفردي | ||||
| جميع القياسات في ملم | ||||
| GUOMAT NO. | كونتيتيك لا. | دقيقة.ارتفاع التصميم | مساحة التثبيت المطلوبة | الأعلى.ضربة |
| 1B4060 | 40-6 FS | 50 | 160 | 60 |
| 1B5050 | FS 50-5 | 51 | 165 | 44 |
| 1B7070 | FS 70-7 | 51 | 180 | 64 |
| 1B10010 | 100-10 FS | 51 | 225 | 94 |
| 1B1209 | FS 120-9 | 50 | 230 | 85 |
| 1B1210 | FS 120-10 | 51 | 245 | 99 |
| 1 ب 1 2012 | FS 120-12 | 51 | 250 | 119 |
| 1B20010 | FS 200-10 | 51 | 265 | 89 |
| 1B33011 | FS 330-11 | 51 | 340 | 99 |
| 1B33014 | FS 330-14 | 51 | 360 | 129 |
| 1B53011 | FS 530-11 | 51 | 400 | 124 |
| 1B53014 | FS 530-14 | 51 | 420 | 134 |
| 1B96012 | FS 960-12 | 63 | 480 | 117 |
| 1B133011 | FS 1330-11 | 63 | 570 | 107 |
| مشغل هواء مزدوج الالتواء | ||||
| جميع القياسات في ملم | ||||
| GUOMAT NO. | كونتيتيك لا. | دقيقة.ارتفاع التصميم | مساحة التثبيت المطلوبة | الأعلى.ضربة |
| 2B33022 | FD 330-22 | 75 | 340 | 230 |
| 2B33030 | فد 330-30 | 77 | 355 | 283 |
| 2B53022 | فد 530-22 | 77 | 400 | 233 |
| 2B53030 | فد 530-30 | 77 | 415 | 273 |
| 2B53035 | فد 530-35 | 77 | 420 | 313 |
| 2B96022 | FD 960-22 | 95 | 490 | 225 |
| 2 ب 133025 | FD 1330-25 | 92 | 570 | 243 |
| مشغل هواء ثلاثي الالتواء | ||||
| جميع القياسات في ملم | ||||
| GUOMAT NO. | كونتيتيك لا. | دقيقة.ارتفاع التصميم | مساحة التثبيت المطلوبة | الأعلى.ضربة |
| 3B33029 | قدم 330-29 | 110 | 345 | 320 |
| 3B43032 | قدم 430-32 | 115 | 355 | 315 |
| 3B53032 | قدم 530-32 | 110 | 410 | 325 |
| 3B53035 | قدم 530-35 | 115 | 430 | 395 |
| 3B96034 | قدم 960-34 | 120 | 510 | 335 |
| 3B133035 | قدم 1330-35 | 120 | 570 | 350 |
