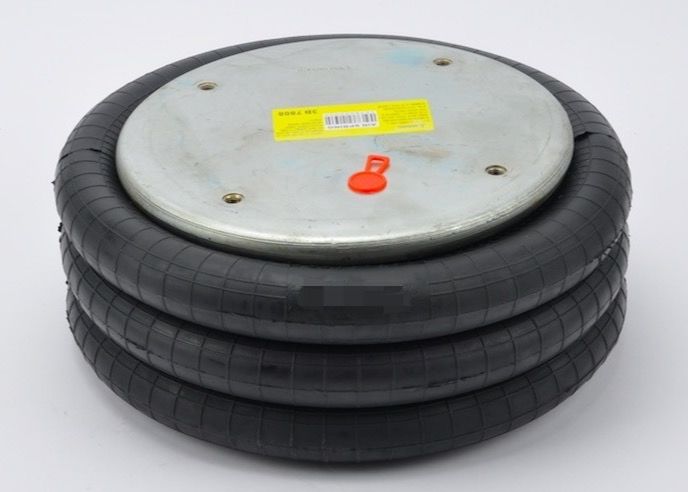

W01-358-7811 Firestone النوابض الهوائية المعلقة بإحالة FT 530-32 الصناعية الثلاثية الملتوية

W01-358-7811 Firestone النوابض الهوائية المعلقة بإحالة FT 530-32 الصناعية الثلاثية الملتوية

الشركة المصنعة للمعدات الأصلية OEM:

مواصفات المنتج لـ Firestone W013587811

المواصفات الفنية: Firestone W01-358-7811
الارتفاع المضغوط: 4.00
رقم اللوحة العلوية: 3131 أو 3134
عرض اللوحة العلوية: 11.31
رقم المكبس: 3130
عرض المكبس: 11.31
رقم منفاخ فايرستون: 313
رقم جزء جوديير: 3B14-354 ／ 3B14354
رقم جوديير منفاخ: 578-93-3-350 578 93 3350 ／ 578933350
رقم الجزء المثلث: 4336
رقم المنفاخ المثلث: 6319
رقم ريدويل: 1003587808C
رقم ركوب EZ8030170
ملحوظة: PEERLESS 0550-00030
UPC767555005538
MPNW013587808

كونتيتيك FT 530-32336

فايرستون ستايل 313
رقم فايرستون W01-358-7811
فليت برايد AS7808
جوديير 3B14-354
Goodyear Flex No. 578933350
برج الثور 6319
مثلث AS-4336
TRP AS78110
اوتومان SP3B32R-7811

المواصفات الفنية لـ W01-358-7811

قطر لوحة الغطاء العلوي 289 ملم

قطر لوحة الغطاء السفلي 289 ملم

مسافة مركز المسمار 158.8 مم

مسافة فتحة الغاز بين الصامولة 79.4 مم

فتحة غاز 1/4

برغي (صامولة) أسنان 2pcsX3 / 8-16UNC

منفاخ مطاطي طبيعي >> صفةقطرها 356 ملم

منفاخ مطاطيالطول الطبيعي282 ملم

أقصى قطر @ 100 PSIG (بوصة)
15.1
أقصى ارتفاع (بوصة)
15.2
أقصى شوط (بوصة)
10.7
الحد الأدنى للارتفاع القابل للاستخدام (بوصة)
4.5
قوة 1 بوصة (رطل) ضربة @ 80PSI
10650
القوة بضربة 3 بوصات (رطل) @ 80PSI
9700
القوة بأقصى حد @ 80PSI (رطل)
5460
أسلوب الإسناد الترافقي المكافئ لرقم نمط عالي الكثافة
39
مادة
خط قياسي من طبقتين
تفاصيل الحد الأقصى
نوع لوحة حبة
2
مركز الجوز الأعمى (بوصة)
6.25
عازل هواء
ارتفاع التصميم
13
الحمل (عند ارتفاع التصميم): 40 رطل لكل بوصة مربعة (رطل)
3310
الحمل (عند ارتفاع التصميم): 60 رطل لكل بوصة مربعة
5120
الحمل (عند ارتفاع التصميم): 80 رطل لكل بوصة مربعة (رطل)
7020
التردد الطبيعي (@ 80 رطل لكل بوصة مربعة) (cpm)
82
نسبة العزل عند التردد الإلزامي 400 CPM
95.6
نسبة العزل عند التردد الإلزامي 800 CPM
98.9
نسبة العزل على التردد الإلزامي 1500 CPM
99.7

نمط 313
اثنين من رقائق الخوار

المكسرات العمياء ، 1/4 NPT
W01-358-7808
صواميل عمياء ، 1/4 NPT ، ممتص الصدمات
W01-358-7811
المكسرات العمياء ، 3/4 NPT
W01-358-7802
صواميل عمياء ، 3/4 NPT ، ممتص الصدمات
W01-358-7807
حلقات خرزية فولاذية غاطسة ، 13/4 براغي ، صواميل ، غسالات
W01-358-7801
منفاخ مطاطي فقط
W01-358-7900
وزن التجميع ... ....... 20.6 رطل
القوة للانهيار إلى الحد الأدنى للارتفاع (@ 0 PSIG) ..... 46 رطلاً.

أسلوب 39

منفاخ عالي القوة

المكسرات العمياء ، 1/4 NPT
W01-358-1098
المكسرات العمياء ، 3/4 NPT
W01-358-7815
حلقات خرزية فولاذية غاطسة ، 13/4 براغي ، صواميل ، غسالات
W01-358-1099

تركيب النوابض الهوائية

• قبل البدء في تركيب النوابض الهوائية ، تأكد من أن لديك جميع الأدوات والمعدات اللازمة لإجراء الإصلاح بأمان.
• تعرف على نظام التعليق الذي تقوم بإجراء الإصلاح عليه من خلال مراجعة دليل خدمة الشركات المصنعة.
• إذا كنت تشك في شيء ما ، فاطلب المساعدة من أخصائي التعليق المؤهل أو الشركة المصنعة للتعليق أو الشركة المصنعة للنوابض الهوائية ؛يمكن أن يوفر لك هذا الكثير من الوقت والتفاقم لاحقًا في الوظيفة.
