| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 1 ب 9 × 5 |
| الحد الأدنى لكمية: | 6 قطع |
|---|---|
| الأسعار: | $49.9-59.9/pc |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب حاجة العملاء |
| وقت التسليم: | 2-8 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| اسم المنتج: | زنبرك التعليق / وسادة هوائية | مواد: | المطاط والصلب |
|---|---|---|---|
| ضمان: | 12 شهر | موقع: | خلفي أو أمامي |
| سنة جيدة: | 1B9-202 | دور: | تقليل الصدمة |
| عملية: | مملوءة بالغاز | يكتب: | زنبرك هوائي واحد ملتف |
| إبراز: | 578913201 زنبرك هواء Goodyear,1B9-202 Goodyear Air Spring |
||

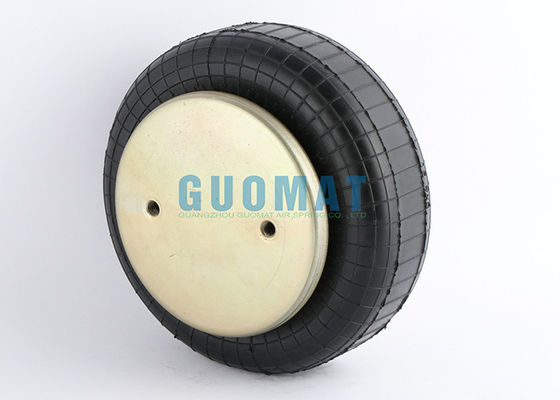

Goodyear Air Spring 1B9-202 / 578913201 لاستبدال زنبرك الهواء الملتوي لآلة الرفع
وصف المنتج
|
العنصر |
زنبرك هوائي / زنبرك ممتص الصدمات |
رقم الصنف. |
1B9X5 |
|
مناسب ل |
آلة صناعية |
مواد |
مطاط + فولاذ |
|
ضمان |
سنة واحدة |
موك |
1 قطعة إذا كان لدينا مخزون |
|
طَرد |
1.كيس الفقاعة والكرتون البني المحايد 2. العملاء طلب التعبئة والتغليف 3. تصدير الحزمة العادية |
||
|
موعد التسليم |
عادة 2-8 أيام عمل بعد تلقي دفعتك |
||
|
دفع |
L / C ، T / T ، ويسترن يونيون وباي بال |
||
|
ما بعد الخدمه |
1. الفحص قبل الشحن 2. متابعة ملاحظات العملاء |
||
1B9X5 الرقم المرجعي
جوديير 1B9-202 / 1B9202 / 578913201/578 91 3100
فيرستون W013587460 / W01-358-7460 / w01-358-7460
1B9-202 البيانات الفنية للوسادة الهوائية
غطاء الطبق
قطر لوحة الغطاء العلوي: 160 مللي متر
قطر لوحة الغطاء السفلي: 160mm
الجوز / البندق المكفوفين
برغي لوحة الغطاء العلوي (الجوز) الأسنان: 2x3 / 8-16UNC
مسافة مركز المسمار للوحة الغطاء العلوي: 89 مللي متر
برغي لوحة الغطاء السفلي (الجوز) الأسنان: 2x3 / 8-16UNC
مسافة مركز المسمار للوحة الغطاء السفلي: 89mm
المسافة بين ثقب الغاز والمسمار: 44.5 ملم
فتحة غاز / مدخل هواء / تركيب هواء
فتحة الغاز: 1 / 4-18 NPTF
خوار المطاط
القطر الأقصى المطاطي: 222mm
شوط العمل: MAX 160mm إلى MIN 60mm
الارتفاع الأقصى: 160 ملم
الارتفاع الأدنى: 60 ملم
ارتفاع الضغط: 100 مم
الحد الأدنى للضغط 0 بار
قوة العودة دقيقة ارتفاع ≤200N
الوزن الإجمالي مع الألواح المثبتة 2.3 كجم
|
عزل الاهتزاز - قيم مميزة ديناميكية ------- ارتفاع التصميم H: موصى به 110 مم ، 90 مم على الأقل |
|||||||
| الضغط ف ［بار］ | 3 | 4 | 5 | 6 | 7 | 8 | حجم V ［I］ |
| قوة التحميل ［KN］ | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 |
2.7 |
| معدل الربيع ［N / cm］ | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2.7 |
| التردد الطبيعي ［هرتز］ | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.7 |
|
تطبيقات تعمل بالهواء المضغوط - قيم ذاتية ثابتة القوة F ［KN］ |
||||||||
| الضغط ف ［بار］ | 3 | 4 | 5 | 6 | 7 | 8 | حجم V ［I］ | |
| ارتفاع ح ［مم］ | 120 | 4.5 | 6.2 | 8.2 | 10.4 | 12.1 | 13.8 | 2.8 |
| 110 | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.7 | |
| 100 | 6.3 | 8.6 | 11.0 | 13.4 | 15.5 | 17.5 | 2.3 | |
| 90 | 7.0 | 9.4 | 12.1 | 14.6 | 17.0 | 19.2 | 2.2 | |
| 80 | 7.6 | 10.2 | 13.0 | 15.7 | 18.2 | 20.6 | 1.8 | |
| 70 | 8.1 | 10.9 | 13.6 | 16.5 | 19.3 | 21.9 | 1.6 | |
| 60 | 8.5 | 11.5 | 14.2 | 17.1 | 20.1 | 23.0 | 1.3 | |
يتكون كل زنبرك هوائي قياسي من 4 طبقات.
بزاوية محددة.
يتم وضعه بزاوية محددة للطبقة الأولى.

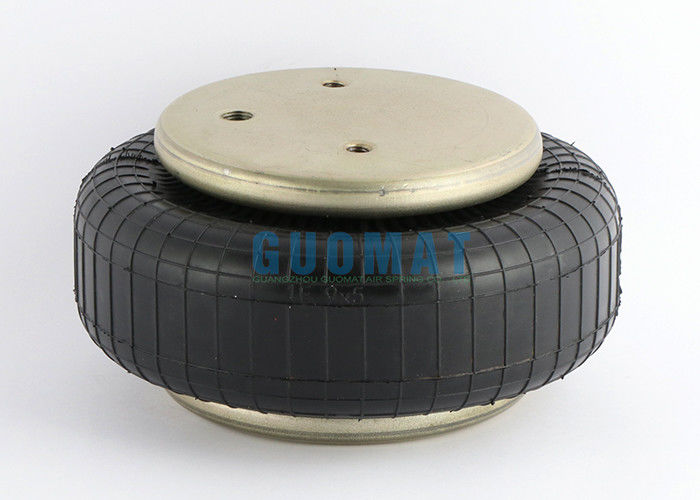

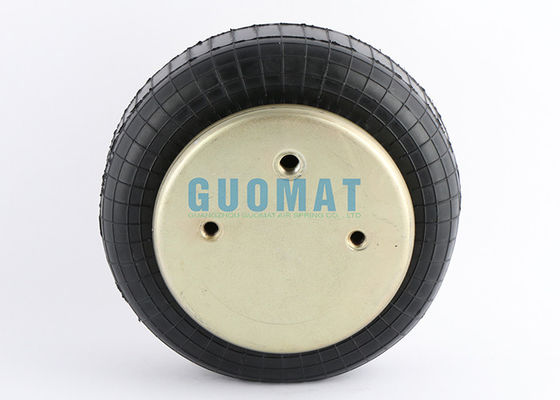

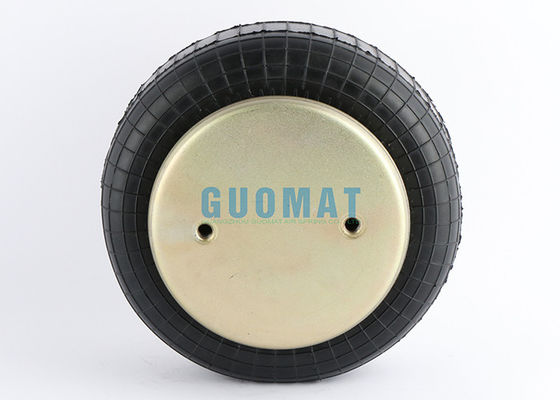

صورة المنتج
