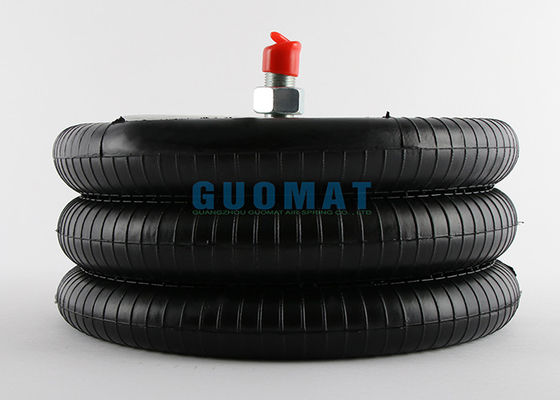

فايرستون W01-358-7994 زنبرك مطاطي هوائي 3B12-328 Gooyear Truck Suspension Airbags

فايرستون W01-358-7994 زنبرك مطاطي هوائي 3B12-328 Gooyear Truck Suspension Airbags

معلومات المنتج

الشركة المصنعة: فايرستون

رقم الجزء: W01-358-7994

الشركة المصنعة: فايرستون

رقم الجزء: W01 358 7994

الشركة المصنعة: فايرستون

رقم الجزء: W013587994

الشركة المصنعة: Contitech

رقم الجزء: FT 330-29546

الشركة المصنعة: Contitech

رقم الجزء: FT330-29 546

الشركة المصنعة: Contitech

رقم الجزء: FT330 29546

الشركة المصنعة: Contitech

الرقم التالي: 64572

المُصنع: Goodyear

رقم الجزء: 3B12-328

المُصنع: Goodyear

رقم الجزء: 3B 12-328

المُصنع: Goodyear

رقم الجزء: 3B12328

المُصنع: Goodyear

رقم الجزء: 3B 12328

الشركة المصنعة: Triangle

رقم الجزء: 4546

الشركة المصنعة: Triangle

رقم الجزء: 6364

واتون وشالين: AS-0019-F

Euolid / Meritor بعد السوق: E-FS7994

3B7994 البيانات الفنية للزنبرك الهوائي ثلاثي الخوار

* غطاء الطبق

قطر لوحة الغطاء العلوي: Ø231mm

قطر لوحة الغطاء السفلي: Ø231mm

* مسمار كومبو / بولت

مسمار كومبو: 1/4 NPTF

عشيق كومبو: 3 / 4-16UNF

الفتحة الملولبة للوحة الغطاء العلوي: 3 / 8-16UNC

الفتحة الملولبة للوحة الغطاء السفلي: 2X3 / 8-16UNC

المسافة المركزية للفتحة الملولبة والمسمار المركب للوحة Vover العلوية: 140 مللي متر

المسافة بين الثقوب الملولبة للغطاء السفلي: 157.5 ملم

* خوار مطاطي

أقصى قطر للمطاط: 330 مم MAX.OD

ارتفاع الصوت الخوار المطاطي: 460mm

ارتفاع المطاط بيلو الحد الأدنى: 160 مم

شوط العمل: 330 مم

1. مسمار - تم تصنيعه كجزء دائم من مجموعة الألواح الخرزية للحصول على أقصى قدر من القوة والمتانة.يستخدم لربط الزنبرك بتعليق السيارة.

2. مسمار كومبو - يخدم الغرض المزدوج لتركيب الزنبرك على التعليق وتوفير مدخل للهواء.

3. صامولة أعمى - أيضًا جزء دائم من مجموعة لوحة الخرزة.يوفر نظام تركيب بديل للمسمار.

4. تركيب الهواء - عادةً ما يوفر 1/4 NPT مدخلًا هوائيًا إلى المنفاخ.

5. لوحة الخرزة - يتم تثبيتها على المنفاخ في المصنع للحصول على تصميم أكثر متانة وأقصى قدر من التحكم في الجودة.يسمح باختبار 100٪ مانع للتسرب قبل الشحن.

6. منفاخ - تشتمل "الوسادة الهوائية" على أربع طبقات من المواد: طبقة داخلية ، وطبقتان من القماش المقوى بالحبال ، وغطاء خارجي.

7. ممتص الصدمات - مطاط صلب أو جهاز بلاستيكي مصمم لمنع حدوث ضرر كبير للسيارة أو التعليق في حالة الفقد المفاجئ لضغط الهواء في الزنبرك.

8. المكبس - يوفر ترتيبًا منخفضًا لتركيب الزنبرك الهوائي.يتحكم في خصائص الزنبرك تحت أحمال الضغط المتغيرة.

9. الترباس المكبس - يربط المكبس بالمنفاخ.يتم تمديده أحيانًا كوسيلة لربط الزنبرك بتعليق السيارة.

10. Girdle Hoop - حلقة ملفوفة سلكية مصبوبة في المنفاخ لتوفير ثبات جانبي في نوابض من النوع الملتف.

ثلاثة نوابض هوائية ملتوية
