| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 1B53014-1 / 4 |
| الحد الأدنى لكمية: | 6 قطع |
|---|---|
| الأسعار: | $49.9-59.9/pc |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب حاجة العملاء |
| وقت التسليم: | 2-8 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| نوع الربيع: | نوع واحد ملتوي | ضمان: | 12 شهر |
|---|---|---|---|
| مادة: | معدن + مطاط | ثقب الهواء: | G1 / 4 |
| تعليق هوائي: | زنبرك هوائي كونتيتيك | حجم التعبئة: | 24 * 24 * 24 (سم) |
| السكتة الدماغية: | 81 مم - 160 مم | لوحة الغلاف ديا.: | 289 ملم |
| إبراز: | زنبرك هوائي مجعد مفرد,FS 530-14 زنبرك هوائي مجعد,وسائد هوائية صناعية مفردة ملتوية |
||
FS 530-14 Contitech زنبرك هوائي مجعد واحد ملتف مع أكياس هواء صناعية بفتحة غاز 1/4
وصف المنتج
رقم GUOMAT: 1B53014
رقم الجزء CONTITECH: FS530-14
كونتيتيكجزءالرقم: FS 530-14
كونتيتيكجزءالرقم: FS 530-14 CI
كونتيتيكجزءالرقم: FS 530-14 CI 1/4 NPT OS
كونتيتيكجزءالرقم: FS530-14 CI 1/4 NPT OS
مادة الربيع: المطاط الطبيعي
ضمان المصنع: ضمان لمدة سنة
موك: 10 قطعة
نوع الربيع: نوع واحد ملتوي
اختبار الفشل: ≥3 ملايين
درجة حرارة العمل: -40 درجة مئوية + 70 درجة مئوية
FS 530-14 1/4 البيانات الفنية
قطر لوحة الغطاء العلوي: Ø289mm
فتحة الغاز / مدخل الهواء: 1/4
مسافة مركز المسمار للوحة الغطاء العلوي: 158.8 مم
برغي لوحة الغطاء العلوي (الجوز) السن: 4X3 / 8-16UNC
قطر لوحة الغطاء السفلي: Ø289mm
مسافة مركز المسمار للوحة الغطاء السفلي: 158.8 مم
برغي لوحة الغطاء السفلي (الجوز) السن: 4X3 / 8-16UNC
القطر الأقصى المطاطي: 406 مم
شوط العمل: 81 مم - 160 مم
دقيقة.ضغط: 0 بار
عودة القوة إلى الحد الأدنى للارتفاع: ≤300N
الوزن الإجمالي مع الألواح المثبتة: 6.1 كجم
|
عزل الاهتزاز - قيم مميزة ديناميكية ------- ارتفاع التصميم H: موصى به 150 مم ، 120 مم على الأقل |
|||||||
| الضغط ف ［بار］ | 3 | 4 | 5 | 6 | 7 | 8 | حجم V ［I］ |
| القوة (التحميل) ［KN］ | 18.6 | 24.9 | 31.5 | 37.9 | 44.4 | 50.8 |
11.0
|
| معدل الربيع ［N / cm］ | 3650 | 4410 | 5340 | 6140 | 7220 | 7920 | |
| التردد الطبيعي ［هرتز］ | 2.2 | 2.1 | 2.1 | 2.0 | 2.0 | 2.0 | |
|
تطبيقات تعمل بالهواء المضغوط - قيم مميزة القوة F ［KN］ |
||||||||
| الضغط ف ［بار］ | 3 | 4 | 5 | 6 | 7 | 8 | حجم V ［I］ | |
|
ارتفاع ح ［مم］ |
160 | 17.1 | 23.0 | 29.0 | 35.0 | 41.2 | 47.3 | 11.8 |
| 140 | 20.0 | 26.8 | 33.7 | 40.6 | 47.7 | 54.5 | 10.7 | |
| 120 | 22.3 | 29.8 | 37.3 | 44.9 | 52.7 | 60.2 | 9.5 | |
| 100 | 24.1 | 31.9 | 40.0 | 48.1 | 56.3 | 64.3 | 8.2 | |
| 80 | 25.3 | 33.4 | 41.9 | 50.3 | 58.8 | 67.1 | 6.6 | |
| 60 | 26.0 | 34.5 | 43.4 | 52.0 | 60.8 | 69.1 | 4.6 | |
Air Spring GUOMAT 1B53014 المرجع FS 530-14 CI Contitech
مواصفات المنتج
الزنبرك الهوائي GUOMAT يستخدم المطاط المستورد عالي الجودة ، والذي يتميز بأداء ممتاز في امتصاص الصدمات
منطقة حركة الاهتزاز في الزنبرك الهوائي GUOMAT هي الجزء الأوسط من الكيس الهوائي المطاطي.يمكن أن يؤدي استخدام الزنبرك الهوائي إلى تقليل الاهتزاز و
تقليل الضوضاء.
سيتم اختبار كل منتج من منتجاتنا للتأكد من عدم إحكام الهواء قبل التسليم لضمان جودة المنتج.

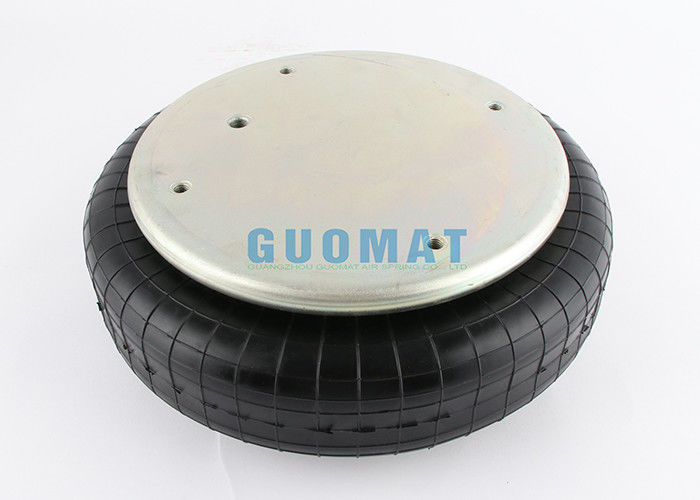

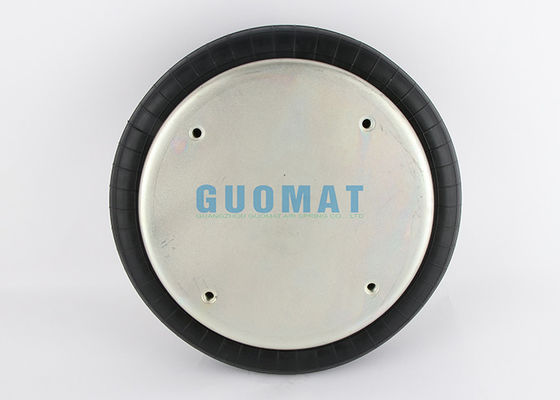

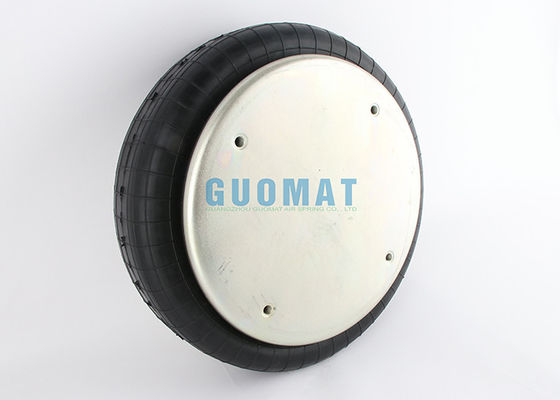

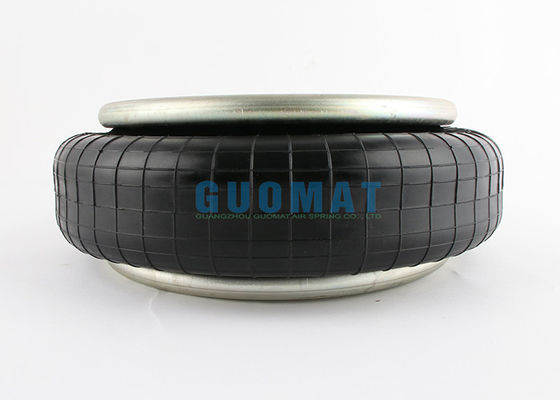

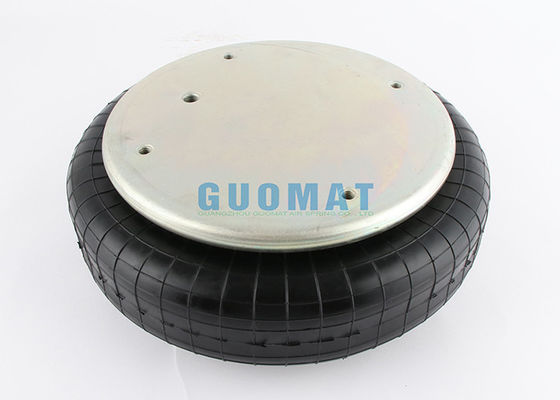

الصور الحقيقية لـ GUOMAT NO.1B53014-1 / 4
