| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | FS120-9 |
| الحد الأدنى لكمية: | 6 قطع |
|---|---|
| الأسعار: | $49.9-59.9/pc |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب حاجة العملاء |
| وقت التسليم: | 2-8 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| ضمان: | 12 شهر | مادة: | معدن + مطاط |
|---|---|---|---|
| وظيفة: | تقليل الصدمة | جودة: | 100٪ مختبرة |
| التوافق: | W01 M58 6165 | منتج: | زنبرك هوائي صناعي |
| يكتب: | زنبرك التعليق الهوائي | MQO: | 10 قطع |
| تسليط الضوء: | زنبرك هوائي لمقطورة مطاطية مفردة,W01-M58-616 زنبرك هوائي للمقطورة المطاطية,زنبرك هوائي صناعي W01-M58-6165 |
||
مقطورة مطاطية واحدة ملتوية Air Spring Firestone W01-M58-6165 Norgren PM / 31081 للصناعة
وصف المنتج
المنتج: للزنبرك الهوائي الصناعي تقليل الصدمات
مادة الزنبرك: مطاط / معدن
الضمان: 12 شهر
الزنبرك الهوائي: اهتزاز الهواء الصناعي
حجم العبوة الواحدة: 24 * 24 * 24 (سم)
الوزن: 2.0 كجم
فايرستون: W01-M58-6165
كونتيتيك: FS120-9
نورجرين: PM / 31081
عبر الإحالة المعلومات
|
فايرستون |
W01 M58 6165 |
فايرستون |
W01M586165 |
|
كونتيتيك |
FS120-9 |
كونتيتيك |
FS 120-9 |
|
دنلوب (بالفرنسية) |
8 '' X1 S08101 |
بوش |
822419003 |
|
فيستو |
EB-215-80 |
نورجرين |
PM 31081 |
|
نورجرين |
8X1 |
ويفورما |
WBE 300-E1 |
|
ايرتك |
140293 |
ايرتك |
111003 |
|
ايرتك |
1B-190FB |
ميجاتيك |
1S120-9 3/4 م 8 |
|
فايرستون |
W01-M58-6166 |
فايرستون |
W01M586166 |
|
فايرستون |
W01 M58 6166 |
كونتيتيك |
FS120-9 |
|
دنلوب (بالفرنسية) |
8 '' X1 S08100 |
بوش |
822419008 |
|
ويفورما |
WBE300-E2 |
ويفورما |
WBE 300-E2 |
فايرستون W01-M58-6165 البيانات الفنية للزنبرك الهوائي
1.Top Cover Plate Blind Nut: M-8X1.5 ، عمق 15 ملم
2. مركز المسمار المسافة من لوحة الغطاء العلوي: 70mm
3-قطر لوحة الغطاء العلوي: 135 مللي متر
4-مدخل الهواء: G3 / 4
5-أسفل لوحة الغطاء صامولة أعمى: M-8X1.5 ، 15mm عميق
6. مسافة مركز المسمار للوحة الغطاء السفلي: 70mm
7-قطر لوحة الغطاء السفلي: 135 مللي متر
8.منفاخ مطاطي أقصى قطر: 215 مللي متر
9- ضربة العمل: ماكس 115 ملم إلى دقيقة 50 ملم
10.الارتفاع الأقصى: 115 ملم
مدخل الهواء: G1 / 4
جدول القوة (يستخدم لتصميم الزنبرك الهوائي)
| ارتفاع التجميع (مم) | حجم @ 7BAR (سم مكعب) | منطقة EFF @ 7 BAR (سم2) | قوة kN | ||||
| @ 3 بار | @ 4 بار | @ 5 بار | @ 6 بار | @ 7 بار | |||
| 130 | 2635 | 110 | 2.86 | 4.04 | 5.17 | 6.51 | 7.71 |
| 120 | 2506 | 138 | 3.75 | 5.20 | 6.60 | 8.20 | 9.65 |
| 110 | 2341 | 163 | 4.54 | 6.22 | 7.86 | 9.70 | 11.38 |
| 100 | 2164 | 183 | 5.20 | 7.07 | 8.92 | 10.95 | 12.82 |
| 90 | 1956 | 201 | 5.75 | 7.84 | 9.84 | 12.04 | 14.07 |
| 80 | 1745 | 215 | 6.19 | 8.45 | 10.59 | 12.91 | 15.08 |
| 70 | 1509 | 228 | 6.54 | 8.91 | 11.18 | 13.64 | 15.92 |
| 60 | 1280 | 236 | 6.82 | 9.20 | 11.58 | 14.17 | 16.55 |
يتكون كل زنبرك هوائي قياسي من 4 طبقات
• الطبقة الداخلية التي تحتوي بالفعل على الهواء.
• يتم تطبيق الطبقة الأولى من المطاط المقوى بالنسيج
بزاوية محددة.
• الطبقة الثانية من نسيج مطاط مقوى
يتم وضعه بزاوية محددة للطبقة الأولى.
• الغطاء لحماية ثنيات النسيج التحيز.

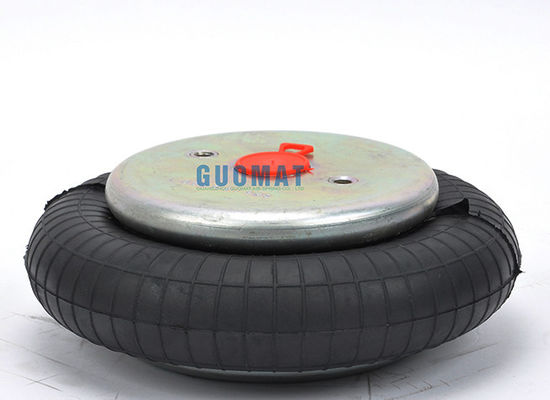

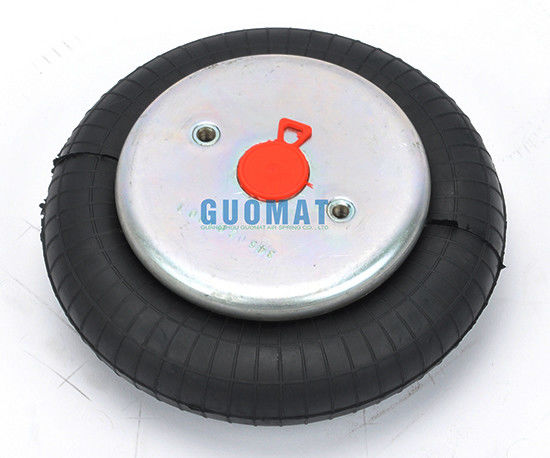

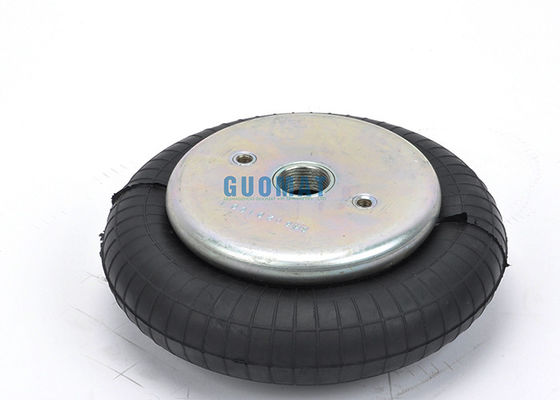

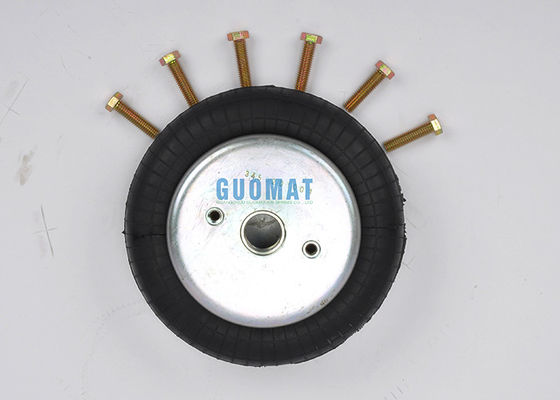

الصور الحقيقية
