| مكان المنشأ: | قوانغتشو، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 1B53014-3 / 4 |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | USD49.9-59.9/PC |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب متطلبات العملاء |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، T/T، ويسترن يونيون أو غيرها |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| القدرة على الضغط: | 0.2-0.8 م PA | مدخل الهواء: | 3/4 معاهدة حظر الانتشار النووي |
|---|---|---|---|
| لوحة ديا: | 289 ملم | الضمان: | سنة واحدة |
| المواد: | المطاط والحديد | الموقع: | أمامي وخلفي |
| فايرستون: | W01-M58-6100 | النوع: | نوع واحد ملتوي |
| إبراز: | W01M586100 الربيع الهوائي الملتف واحد,1B53014 الربيع الهوائي الملتف واحد,1B53014 Single Convoluted Air Spring |
||

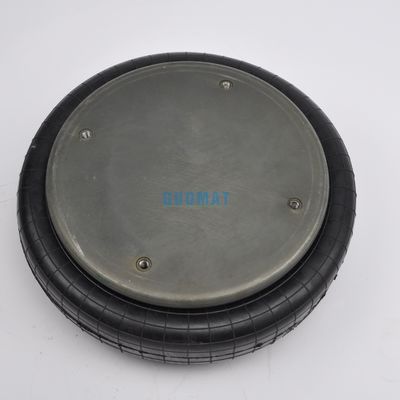

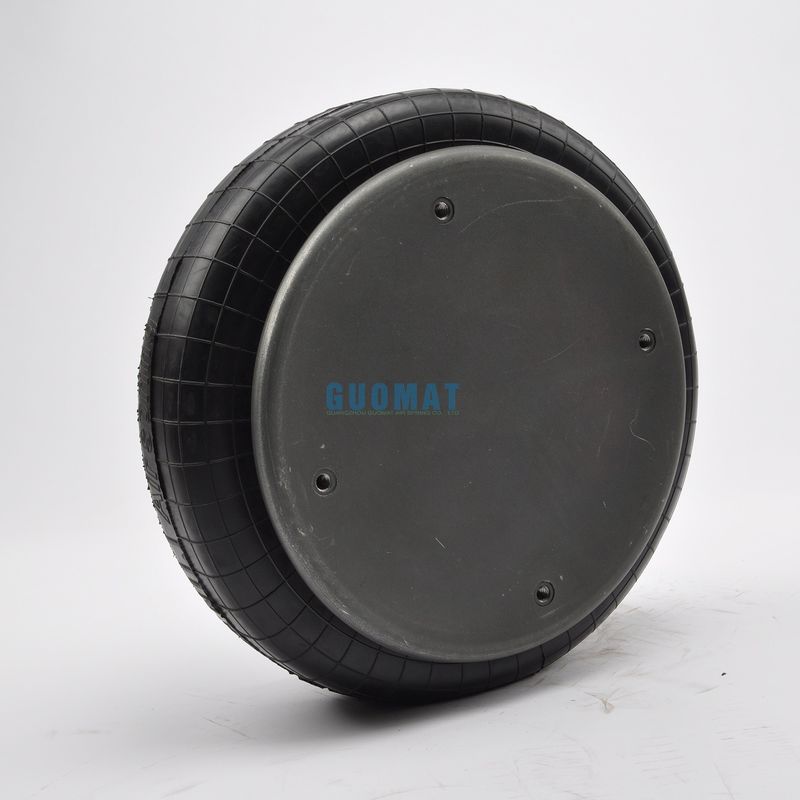

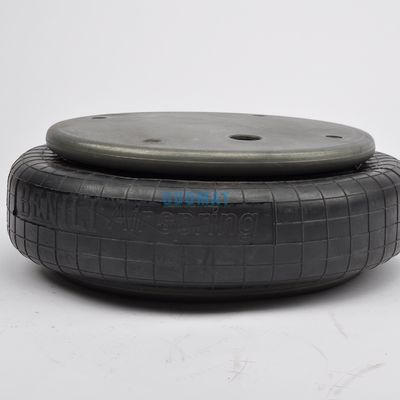

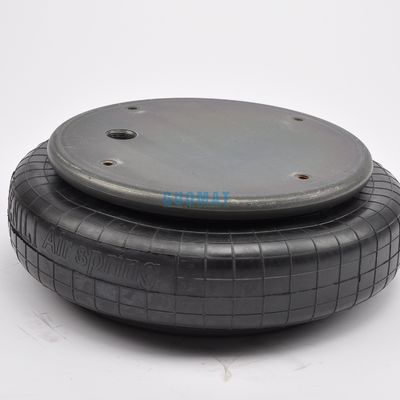

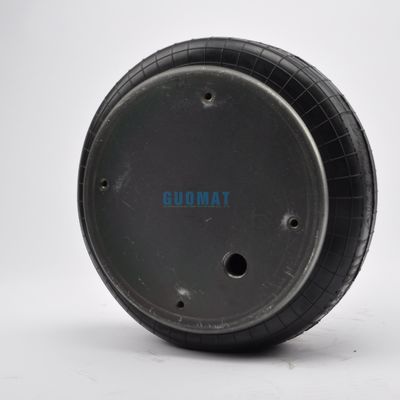

W01M586100 الربيع الهوائي الملتف واحد GUOMAT NO.1B53014 3/4 NPT مدخل الهواء
GUOMAT 1B530143/4 المواصفات والبيانات التقنية
درجة حرارة التشغيل: 57Co إلى -54Co
GUOMAT NO:1B53014 3/4
رقم الصليب: W01-M58-6101
الجوز / الجوز العمياء

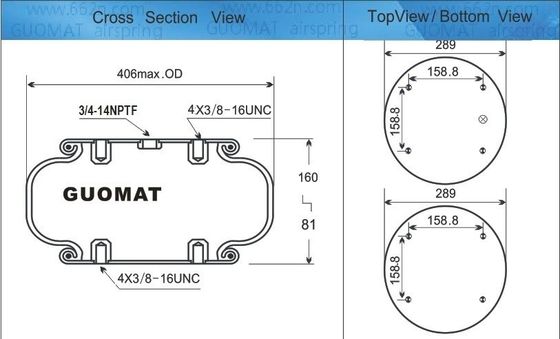

الغطاء العلوي لوحة المسمار (الجوز) الأسنان:4pcsX 3/8-16UNC
مسافة مركز المسمار من صفيحة الغطاء العلوية:158.8 ملم
الغطاء السفلي لوحة المسمار (الجوز) الأسنان: 4pcsX 3/8-16UNC
مسافة مركز المسمار من صفيحة الغطاء السفلية: 158.8 ملم
مسافة ثقب الغاز بين المكسرات 79.4 ملم
فتحة الغاز / مدخل الهواء / إعداد الهواء
فتحة الغاز / مدخل الهواء: 1/4 NPT
لوحة الغطاء
قطر لوحة الغطاء العلوي (العتيق): 289mm
قطر لوحة الغطاء السفلي (العرض): 289 مم
المواد المطاطية
المستنقع المطاطي القطر الطبيعي 380 ملم
القماش المفروم القصوى: 406 ملم
الحفرة المطاطية الطول الطبيعي: 120 ملم
سجل العمل: ماكس 160 ملم إلى MIN 81 ملم
كتلة المصد / كتلة العازل
بدون كتلة الصدمة
حلقة الحزام / حلقة الحزام
مع حلقة الحزام: بدون حلقة الحزام
|
عزل الاهتزاز - القيمة الديناميكية |
||||||
| الضغط p [psi] | 40 | 60 | 80 | 100 | 120 | المجلد الخامس |
| القوة (الحمل) [lbf] | 3840 | 5800 | 7820 | 9830 | 11800 | 685 |
| معدل الربيع | 1980 | 2590 | 3280 | 4060 | 4630 | |
| التردد الطبيعي [هرتز] | 2.2 | 2.1 | 2.1 | 2.0 | 2.0 | |
|
التطبيقات الهوائية - الخصائص الثابتة القوة F [lbf] |
|||||||
| الضغط p [psi] | 40 | 60 | 80 | 100 | 120 | المجلد الخامس | |
| الارتفاع H [في.] | 6.5 | 3340 | 5060 | 6840 | 8660 | 10500 | 740 |
| 6.0 | 3760 | 5690 | 7650 | 9660 | 11600 | 690 | |
| 5.5 | 4140 | 6250 | 8380 | 10600 | 12700 | 650 | |
| 5.0 | 4450 | 6680 | 8960 | 11300 | 13500 | 610 | |
| 4.5 | 4720 | 7070 | 9460 | 11900 | 14300 | 560 | |
| 4.0 | 4940 | 7380 | 9870 | 12400 | 14900 | 510 | |
| 3.5 | 5120 | 7610 | 10200 | 12800 | 15300 | 450 | |
| 3.0 | 5260 | 7810 | 10500 | 13100 | 15700 | 380 | |
| 2.5 | 5350 | 7970 | 10700 | 13400 | 16000 | 300 | |
الأنواع المستخدمة من محرك الهواء الملتف واحد
| محرك الهواء الملتف واحد | ||||
| كل القياسات في ملم | ||||
| GUOMAT NO. | ربيع هواء الحجر النار NO | ارتفاع التصميم | مساحة التثبيت المطلوبة | السكتة الدماغية |
| 1B53014 31/4 | W01-M58-6101 | 51 | 420 | 134 |
لدينا أيضاً مقاس آخر:
الأسلوب:113 اثنين من بلاي Bellows
المكسرات العمياء، 1/4 BSP:W01-M58-6101
المكسرات العمياء، 1/4 BSP، المصد:W01-M58-6103
المكسرات العمياء، 3/4 BSP:W01-M58-6100
المكسرات العمياء، 3/4 BSP، المصد:W01-M58-6102
حلقات الحبال الفولاذية المغمورة ضد الغرق، المسامير 40 ملم، أجهزة غسل المكسرات:W01-M58-7538
النفخات المطاطية فقط:W01-358-0135
قوة للإنهيار إلى الحد الأدنى من الارتفاع (@ 0 BAR): 76N
128 البناء عالي القوة
المكسرات العمياء، 114 BSP:W01-M58-6071
المكسرات العمياء، 114 BSP، المصد المطاطي:W01-M58-6068
المكسرات العمياء، 3/4 BSP:W01-M58-6070
المكسرات العمياء، 3/4 BSP، المصد المطاطي:W01-M58-6069
النفخات المطاطية فقط:W01-358-0231
