| مكان المنشأ: | قوانغتشو، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 3B7304 |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | USD79.9-99.9/PC |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب متطلبات العملاء |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، T/T، ويسترن يونيون أو غيرها |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| Structure: | Triple Convoluted | Quality: | 100% Tested |
|---|---|---|---|
| Cover Plate: | Aluminum Plate | Warranty: | 1 Year |
| Position: | Industrial Machine | Firestone: | W01-358-7304 |
| Color: | Black | Type: | Flange Air Spring |
| إبراز: | W01-358-7304 عازل الربيع الهوائي,عازل الربيع الهوائي مع حلقة السترة,Air Spring Isolator With Flange Ring |
||
W01-358-7304 Firestone لوحة الألومنيوم عازل الربيع الهوائي مع حلقة السترة
تفاصيل المنتج
| اسم المنتج | ربيع هواء صناعي |
| رقم الطراز | 3B7304 |
| العلامة التجارية | غومات |
| الضمان | سنة واحدة |
| المواد | المطاط + الفولاذ |
| مع (فلينج) | نعم.. |
| حجر النار | W01-358-7304 |
| حجر النار | W013587304 |
| حجر النار | W01 358 7304 |
| حجر النار | WO13587304 |
| حجر النار | WO1 358 7304 |
| حجر النار | WO1-358-7304 |

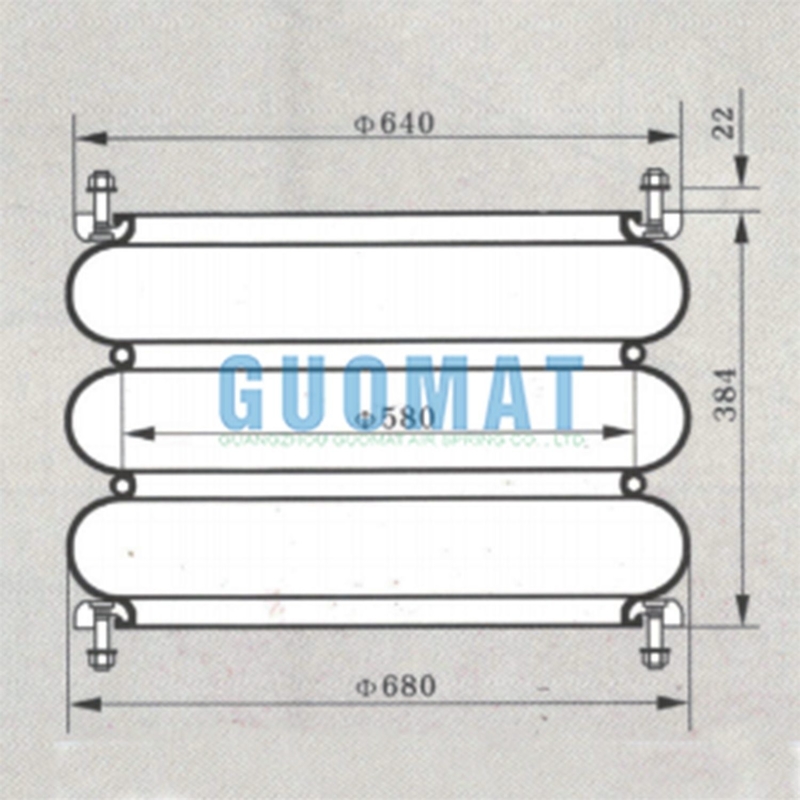

GUOMAT 3B7304 Cross Firestone W01-358-7304 البيانات التقنية
قطر أعلى: Ø640mm

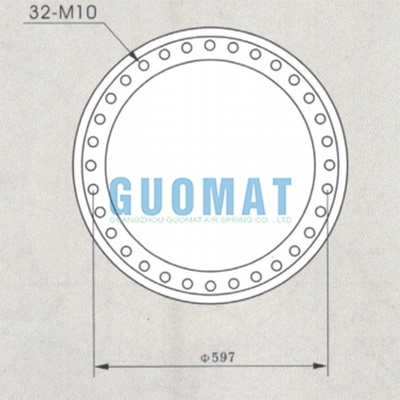

المسمار / المكسرات: 32 قطعة XM10
المسمار / المكسرات الارتفاع: 22mm
قطر المستنقعات المطاطية: Ø680mm
ارتفاع الربيع الجوي: 384mm
المسافة الوسطى بين المسامير: Ø597mm
كل ربيع هوائي قياسي يتكون من 4 طبقات
• الطبقة الداخلية التي تحتوي على الهواء.
•طبقة أولى من المطاط المقوى
في زاوية محددة
•الطبقة الثانية من المطاط المقوى
يتم وضعها بزاوية معينة للطبقة الأولى.
• الغطاء لحماية طبقات الأقمشة المنحرفة.
| الخصائص الديناميكية عند 15.0 بوصة (مطلوب فقط لتصميم عازل الهواء) |
||||
| الحجم @ 100 PSIG = 6,984 in3 | التردد الطبيعي | |||
| ضغط القياس (PSIG) | الحمولة (بالرطل) | معدل الربيع (بالجنيهات / بوصة) | CPM | HZ |
| 40 | 15,080 | 2,731 | 80 | 1.34 |
| 60 | 23,220 | 3,602 | 74 | 1.23 |
| 80 | 31,160 | 4,554 | 72 | 1.20 |
| 100 | 39,070 | 5,532 | 71 | 1.18 |
| جدول القوة | ||||||
|
التجميع الطول (في) |
الحجم 100 PSIG (في 3) |
قوة الباوند | ||||
|
@20 PSIG |
@40 PSIG |
@60 PSIG |
@80 PSIG |
@100 PSIG |
||
| 18.0 | 8,136 | 5,300 | 11,230 | 17,840 | 24,760 | 31,660 |
| 16.0 | 7,390 | 6,830 | 13,920 | 21,490 | 29,220 | 37,010 |
| 14.0 | 6,560 | 7,830 | 15,890 | 24,130 | 32,390 | 40,830 |
| 12.0 | 5,660 | 8,230 | 17,080 | 25,960 | 34,870 | 44,060 |
| 10.0 | 4,711 | 8,950 | 18,220 | 27,640 | 36,450 | 46,370 |
| 8.0 | 3,717 | 9,250 | 19,030 | 29,160 | 39,320 | 49,270 |
| 6.0. | 2,653 | 10,100 | 20,350 | 31,200 | 41,890 | 52,170 |

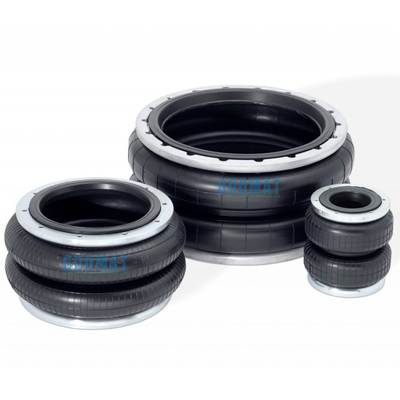

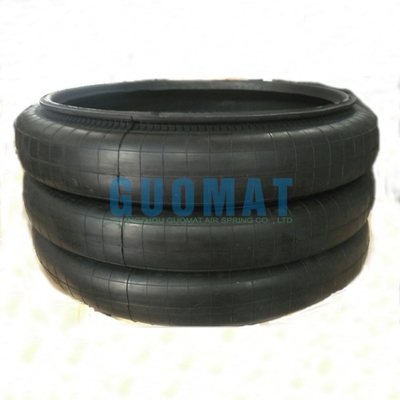

صور المنتج
