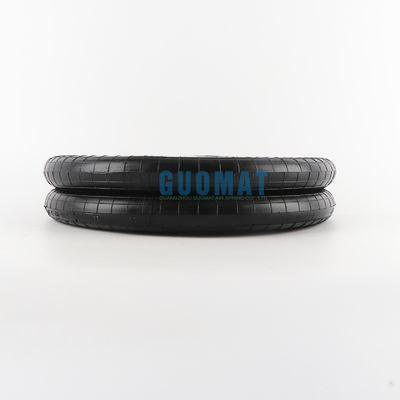

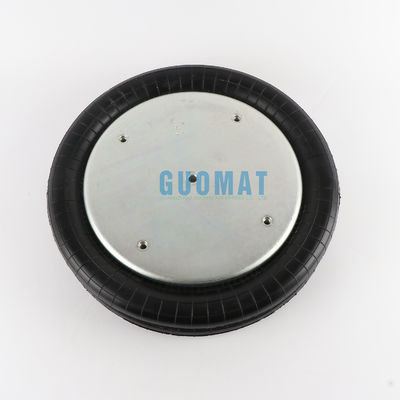

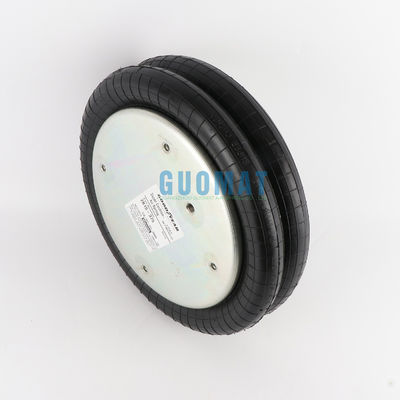

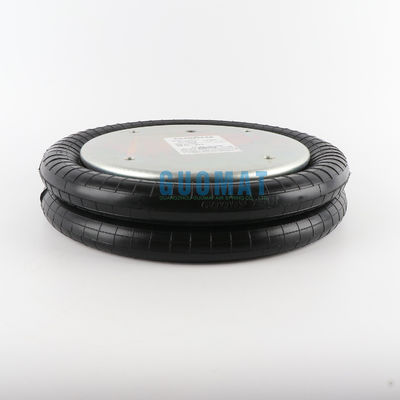

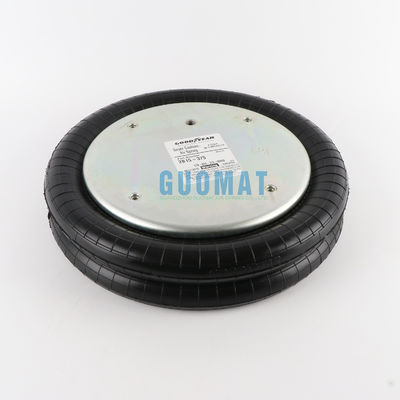

محرك الهواء المملوء بالغاز القاري FD 530-30

تفاصيل المنتج:

مكان المنشأ:	غوانغدونغ، الصين
اسم العلامة التجارية:	GUOMAT
إصدار الشهادات:	ISO/TS16949, ISO9001
رقم الموديل:	2B6800

شروط الدفع والشحن:

الحد الأدنى لكمية:	5
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	صندوق كرتوني قوي أو حسب متطلبات العملاء
وقت التسليم:	5-8 أيام عمل
شروط الدفع:	L / C ، D / A ، D / P ، ويسترن يونيون
القدرة على العرض:	1000 قطعة / أسبوع

مفصلة وصف المنتج

النموذج رقم:	2B6800	المصنع:	غومات
المواد:	المطاط الطبيعي	العينة:	متاحة
السكتة الدماغية العاملة:	273 ملم	النوع:	مزدوج ملتوي
المساحة المطلوبة:	415 ملم	سفن من:	أي ميناء في الصين
إبراز:	غاز مملوء القارية بيللو,غاز مزدوج الملفوف مليء بالغاز القاري,FD 530-30 محرك الهواء الملتف مزدوج , Double Convoluted Gas Filled Continental Bellow , FD 530-30 Double Convoluted Air Actuator

محرك الهواء المملوء بالغاز القاري FD 530-30

رقم الجهاز الأصلي

قطع غيار Goodyear رقم: 2B14-468
قطع غيار Goodyear رقم: 2B14 468
قطع غيار غوديار رقم: 2B14468
قطاعات غودير NO:2B14-362
رقم قطع الغيار لـ (غودير):2B14 362
رقم قطع الغيار لـ (غودير):2B14362
رقم قطع الغيار لـ (غودير):2B14-450
رقم قطع الغيار لـ (غودير):2B14 450
رقم قطع الغيار لـ (غودير):2B14450
رقم قطع الغيار لـ (غودير):2B15-375
رقم قطع الغيار لـ (غودير):2B15 375
رقم قطع الغيار لـ (غودير):2B15375

حجر النار أجزاء الربيع الهوائي رقم: W01-358-6800

حجر النار أجزاء الربيع الجوي رقم: W01 358 6800

حجر النار أجزاء الربيع الهوائي رقم: W013586800

حجر النار الربيع الهوائي: 21D-2

حجر النار الربيع الهوائي: 21-2

حجر النار الربيع الهوائي: 21 2

أجزاء ContiTech رقم:FD530-30 518 1/4 NPT

أجزاء ContiTech رقم:FD530-30518 1/4 NPT

معلومات عن المنتج

الجوز / الجوز العمياء
مسدس الصفحة العلوية الغطاء (المكسرة)	4 أجزاء × 3/8-16UNC
مسافة مركز المسمار من صفيحة الغطاء العلوية	159 ملم
مسدس الغطاء السفلي لوحة المسمار (المكسرة)	4 أجزاء × 3/8-16UNC
مسافة مركز المسمار من صفيحة الغطاء السفلية	159 ملم
فتحة الغاز / مدخل الهواء / إعداد الهواء
فتحة الغاز / مدخل الهواء	1/4NPT
المسافة المركزية بين المكسرات ومدخل الهواء	79.5 ملم
لوحة الغطاء
قطر لوحة الغطاء العلوية (العرض)	287 ملم
قطر لوحة الغطاء السفلي (العرض)	287 ملم
المواد المطاطية
القوالب المطاطية MAX قطرها	401 ملم
ارتفاع مضغوط	76.2 ملم
الحد الأقصى للطول	351 ملم
ضربة العمل	254ملم

البيانات التقنية للمنتج

عزل الاهتزاز - قيم الخصائص الديناميكية

الضغط p [psi]	40	60	80	100	120
قوة (حمل) [بليون]	3740	5610	7480	9350	11220
معدل الربيع [جنيه / بوصة]	987	1388	1811	2165	2628
التردد الطبيعي [هرتز]	1.6	1.6	1.6	1.5	1.5

التطبيق الهوائي - قيم الخصائص الثابتة

القوة F [جنيهات]

الضغط p	[psi]	20	40	60	80	100	120
الطول H [في]	11	1660	3330	4990	6650	8320	9980
	9	2100	4210	6310	8410	10520	12620
	7	2440	4880	7320	9760	12200	14640
	5	2650	5310	7960	10620	13270	15920

يجب أن يكون هناك مساحة كافية حول الهواء

يجب استخدام السطح الكامل للأجزاء المعدنية لحمل القوى.
يجب أن تكون النفخات الهوائية مجهزة بمرشدين جانبيين.
قم بتفريغ البالونات بالكامل قبل إزالتها.
تأكد من أن النفخة لا تكون على اتصال دائم بالزيت الهيدروليكي، ومواد التشحيم، والمذيبات، والقطع المعدنية، وشرارات الحامية.
إذا تم تعريض الهواء المتدفق لوسائط خاصة في التطبيق، اطلب من هندسة الدقة مزيد من المعلومات، مع تحديد الوسيط ودرجة الحرارة والتركيز.
