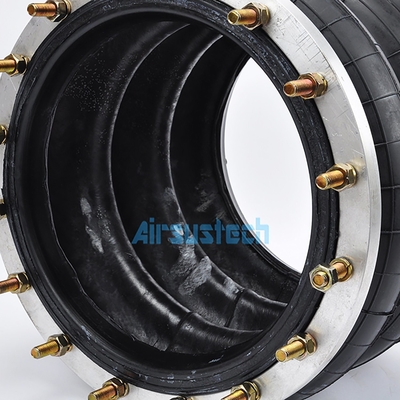

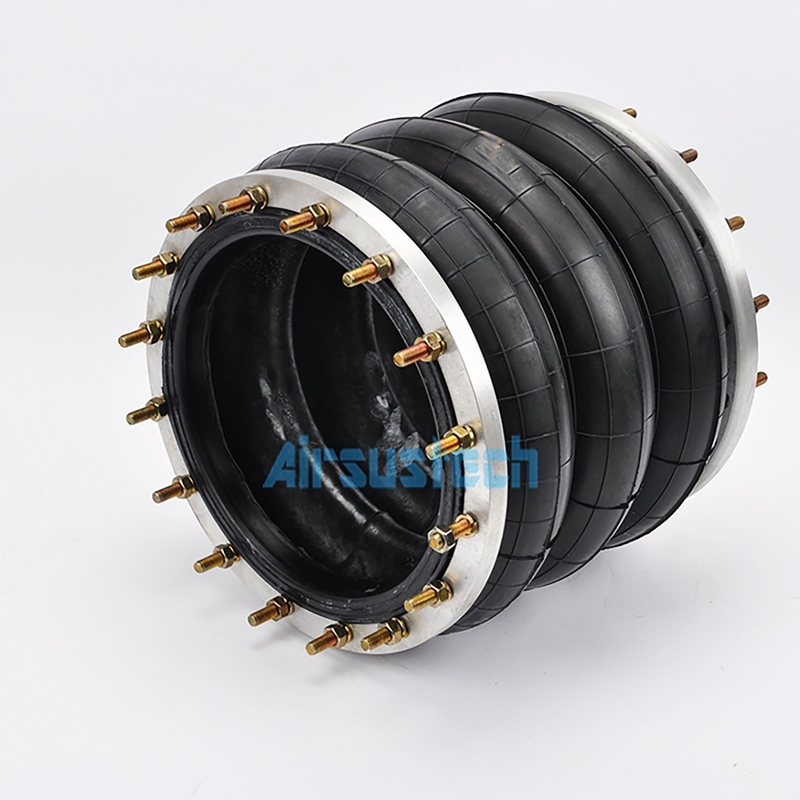

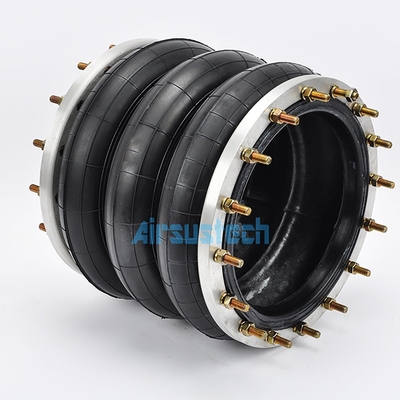

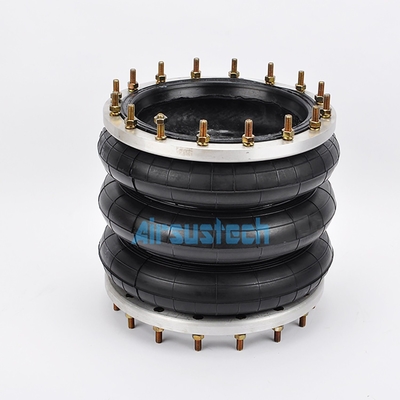

محرك الربيع الهوائي الملتف ثلاثياً 360306H-3 صدمات المطاط الصناعي

تفاصيل المنتج:

مكان المنشأ:	قوانغتشو، الصين
اسم العلامة التجارية:	GUOMAT
إصدار الشهادات:	ISO/TS16949:2009
رقم الموديل:	360306H-3

شروط الدفع والشحن:

الحد الأدنى لكمية:	5 قطع
الأسعار:	USD79.9-99.9/PC
تفاصيل التغليف:	صندوق كرتوني قوي أو حسب متطلبات العملاء
وقت التسليم:	3-7 أيام عمل
شروط الدفع:	خطاب الاعتماد، T/T، ويسترن يونيون أو غيرها
القدرة على العرض:	1000 قطعة / أسبوع

مفصلة وصف المنتج

الاسم:	فليانج صناعية مطاطي صدمات الهواء	العلامة التجارية:	GUOMAT أو محايد
الجودة:	100٪ مختبرة	الضمان:	12 شهراً
الجزء:	زنبرك هوائي	نوع الربيع:	النوع الثلاثي الملتوي
المواد:	المطاط الطبيعي	Min. دقيقة. Pressure ضغط:	0 بار
إبراز:	محرك الربيع الهوائي الثلاثي,360306H-3 محرك الربيع الهوائي , 360306H-3 Air Spring Actuator

محرك الربيع الهوائي الملتف ثلاثياً 360306H-3 صدمات المطاط الصناعي

المواصفات والمعايير التقنية التفصيلية: 360306H-3

حجم الطراز	القطر الاسمي	أكبر قطر ((0.7MPA)	القدرة على تحمل في ارتفاع التصميم			التردد الطبيعي ((0.7MPA)	السكتة الدماغية		الوزن
			0.2MPA	0.5MPA	0.7MPA		الحد الأدنى لارتفاع الضغط	ارتفاع الطول الآمن
360306H-3	280	380	1250	3220	4570	1.3	122	360	8.25

الجوز / الجوز العمياء

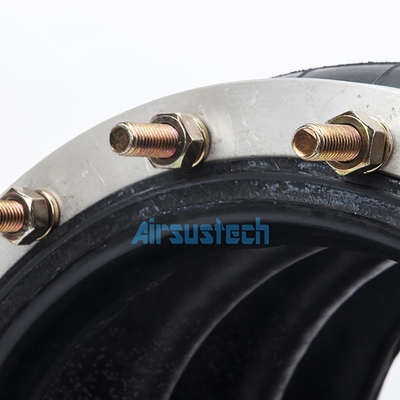

المسمار (الجوز) الأسنان: 16 × M10
الغطاء السفلي لوحة المسمار (الجوز) الأسنان :16 × M10
فتحة الغاز / مدخل الهواء / إعداد الهواء
فتحة الغاز / مدخل الهواء: G1/2
لوحة الغطاء
قطر لوحة الغطاء العلوية:347mm
قطر لوحة الغطاء السفلي: 347 ملم
المواد المطاطية
القوالب المطاطية القطر الطبيعي: 380mm
القوالب المطاطية القطر الطبيعي: 306 ملم
كتلة المصد / كتلة العازل
بدون كتلة الصدمة
حلقة الحزام / حلقة الحزام / حلقة الحزام
قطعتان من حلقة الحزام / حلقة الحزام / حلقة الحزام

محامل الحمل القوة (بالكيلوغرام)	ضغط التضخم	0.2MPa	0.3MPa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7MPa الحجم ((dm3)
	ارتفاع التركيب
	115 ((ملم)	1915	2720	3632	4633	5604	6560	7545	9.06
	173 ((ملم)	1654	2527	3374	4235	5146	6023	6909	13.72
	231 ((ملم)	1425	2140	2961	3697	4496	5313	6071	18.67
	289 ((ملم)	1295	1981	2640	3374	4057	4746	5507	22.28
	306 ((ملم)	1211	1840	2514	3136	3825	4491	5163	23.62
	347 ((ملم)	1058	1640	2225	2812	3430	4074	4702	26.53
	360 ((ملم)	1014	1470	2139	2716	3286	3877	4500	27.8
	390 ((ملم)	861	1336	1840	2342	2871	3405	3956	28.45
صلابة وتردد في ارتفاع التصميم	الصلابة العمودية ((كغ/سم)	147	201	260	280	300	327	371
صلابة وتردد في ارتفاع التصميم	التردد الطبيعي هرتز	1.74	1.65	1.61	1.5	1.4	1.35	1.34
صلابة وتردد في ارتفاع التصميم	التردد الطبيعي cpm	104	99	97	90	84	81	80

أنواع أخرى

حجم الطراز	القطر الاسمي	أكبر قطر ((0.7MPA)	القدرة على تحمل في ارتفاع التصميم			التردد الطبيعي ((0.7MPA)	السكتة الدماغية		الوزن
حجم الطراز	القطر الاسمي	أكبر قطر ((0.7MPA)	0.2MPA	0.5MPA	0.7MPA	التردد الطبيعي ((0.7MPA)	الحد الأدنى لارتفاع الضغط	ارتفاع الطول الآمن	الوزن
086060H-1	50	110	44	123	175	5.18	42	90	1
120060H-1	80	130	122	313	444	3.79	42	65	1.6
150076H-1	104	160	164	435	621	3.5	46	85	1.4
188102H-1A	120	210	208	587	862	3.05	52	115	2.25
215120H-1	125	233	294	768	1109	2.83	42	140	2.9
235118H-1	180	260	474	1185	1684	2.52	60	136	2.6
235150H-1	180	260	441	1205	1740	2.29	65	172	3.1
260135H-1	170	290	425	1150	1670	2.4	55	155	2.95
280126H-1	195	300	643	1662	2370	2.46	50	144	3.75
320124H-1	230	340	798	2071	2965	2.28	52	142	3.9
130142H-2	80	150	80	219	314	3.12	72	162	4.4
156130H-2	118	170					70	146	3.15
160166H-2	100	175	149	413	593	2.3	82	190	2.35
168132H-2	120	185	229	589	832	2.53	72	151	2.2
200142H-2	150	220	326	843	1195	2.02	78	162	3.05
220200H-2	148	250	354	920	1310	1.89	90	229	3.22
230214H-2	150	255	388	1023	1457	1.93	88	246	4.05
235152H-2	180	250	461	1180	1667	1.91	80	174	3.25
235210H-2	180	250					80	245
250180H-2	185	270	520	1345	1904	1.74	84	206	3.95
252163H-2	192	275	422	1142	1644	1.73	82	238	4.2
260230H-2	170	290	374	1036	1506	1.78	90	263	4.85
280214H-2	200	305	668	1741	2480	1.68	88	246	5.57
290265H-2	205	320	440	1250	1800	1.19	90	303	6.55
300170H-2	240	320	849	2156	3045	1.74	85	195	5.35
310214H-2	230	330	813	2078	2992	1.89	88	245	7
330214H-2	250	355	1064	2749	3897	1.65	88	246	7.75
330254H-2	230	355	861	2222	3166	1.75	88	290	7.24
350255H-2	250	380	1095	2851	4098	1.45	90	295	8.2
360214H-2	280	380	1250	3220	4570	1.36	88	246	7.9
380221H-2	300	405	1432	3765	5352	1.34	90	255	8.5
400217H-2	320	430	1753	4450	6300	1.66	90	249	11.1
400255H-2	300	430	1465	3752	5256	1.55	90	295	10.4
430255H-2	330	460	1760	4526	6427	1.43	90	295	10.2
480217H-2	400	510	2723	6850	9700	1.27	88	249	13.8
520217H-2	440	550	3070	7850	11094	1.41	90	249	14.5
580214H-2	500	600	3978	10137	14293	1.65	88	246	13.3
630262H-2	530	660	4371	10585	15801	1.48	90	300	19.9
680262H-2	580	710	5278	13596	19313	1.35	90	302	18.6
200206H-3	150	220	229	634	888	1.68	116	236	3.75
250260H-3	185	270	507	1344	1924	1.7	116	299	5.5
255230H-3	200	280	566	1460	2070	1.3	116	264	5.55
255322H-3	200	290					116	400	5.85
310306H-3	230	330	861	2239	3170	1.3	120	354	7.3
330306H-3	250	355	1035	2730	3892	1.4	120	354	8.69
380316H-3	300	405	1401	3672	5235	1.32	122	370	10.95
400312H-3	320	430	1724	4436	6308	1.19	122	360	11.8
430370H-3	330	460	1716	4435	6333	1.20	122	430	13.8
480312H-3	400	510	2650	6883	9768	1.17	122	360	16.5
520312H-3	400	550	3046	7932	11262	1.32	122	360	20.1
580306H-3	500	600	3950	10181	14409	1.22	118	354	19.16
630376H-3	530	660	4243	11045	45612	0.94	122	436	24.1
680376H-3	580	710	5259	13620	19339	1.27	122	436	27.6

الميزة

1) الربيع الهوائي له خصائص صلبة غير خطية ممتازة ، والتي يمكن أن تحد بشكل فعال من النطاق ، وتجنب الرنين ، ومنع الاصطدام.
2) بما أن الوسيط المستخدم من قبل ربيع الهواء هو الهواء بشكل رئيسي، فمن السهل تنفيذ التحكم النشط.
3) الصلابة k من الربيع الهوائي تختلف مع الحمل P ، لذلك تحت الأحمال المختلفة ، فإن التردد الطبيعي لنظام عزل الاهتزازات لا يتغير تقريبا ،و تأثير العزل عن الاهتزاز هو تقريبا دون تغيير.
4) صلابة ربيع الهواء قابلة للتعديل ، ويمكن تغيير صلابة النظام عن طريق تغيير حجم غرفة الهواء أو ضغط التجويف الداخلي.
5) بالنسبة لنفس حجم الربيع الهوائي، عندما يتغير الضغط الداخلي، يمكن الحصول على قدرات تحمل مختلفة.
6) زيادة الحجم الإجمالي للربع الهواء يمكن أن تقلل من التردد الطبيعي لنظام عزل الاهتزاز
7) الربيع الهوائي يمكن استخدام نظام صمام التحكم في الارتفاع للحفاظ على ارتفاع عمل الربيع الهوائي دون تغيير أساسي تحت الأحمال المختلفة.

الصورة ذات الصلة360306H-3
