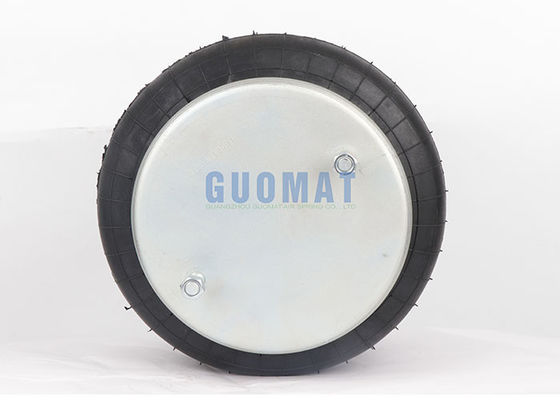

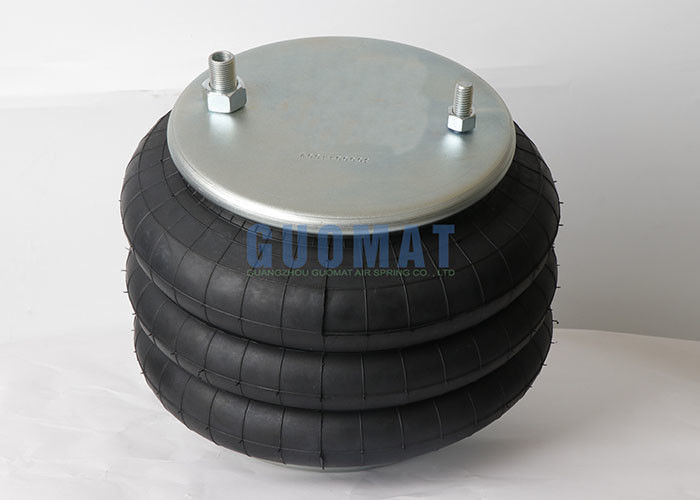

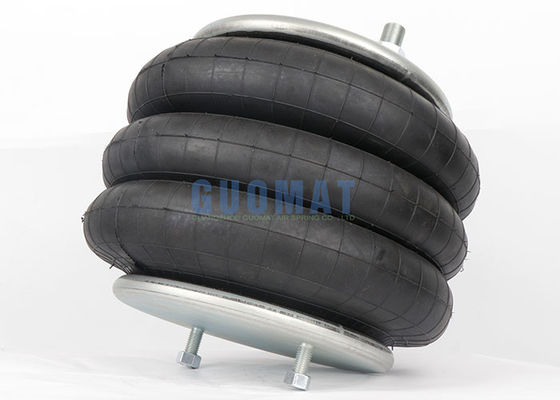

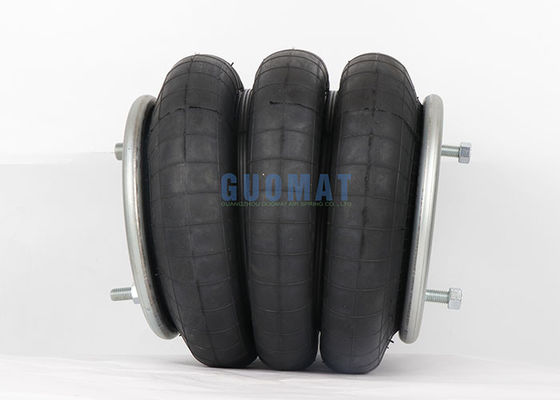

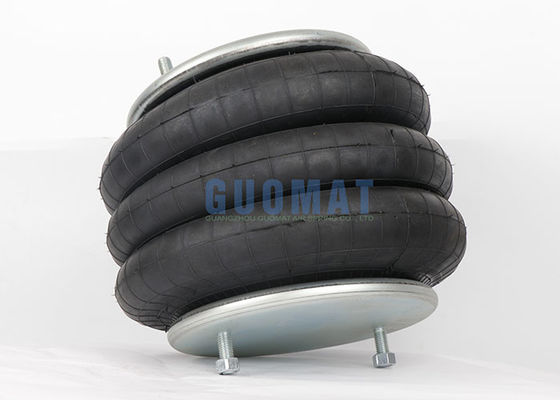

ربيع الهواء الملتف ثلاثي M12X1.75 الدعم والتكوين

تفاصيل المنتج:

مكان المنشأ:	غوانغدونغ، الصين
اسم العلامة التجارية:	GUOMAT
إصدار الشهادات:	ISO/TS16949:2009
رقم الموديل:	3b5601

شروط الدفع والشحن:

الحد الأدنى لكمية:	6 قطع
الأسعار:	$69.9-79.9/pc
تفاصيل التغليف:	صندوق كرتوني قوي أو حسب حاجة العملاء
وقت التسليم:	2-8 يوم عمل
شروط الدفع:	L/C، T/T، ويسترن يونيون
القدرة على العرض:	1000 قطعة / أسبوع

مفصلة وصف المنتج

الاسم:	ربيع تعليق الهواء المطاطي الثلاثي	المواد:	مطاط + فولاذ
الضمان:	12 شهراً	العينة:	متاحة
العملية:	مملوءة بالغاز	السكتة الدماغية:	117 مم - 460 مم
التفاف:	3	كومبو مسمار:	1/4nptf ، M18x1.5
إبراز:	جهاز صناعة القوالب بالحقن,زنبرك هوائي ثلاثي ملتف , Triple Convoluted Air Spring

ربيع الهواء الملتف ثلاثي M12X1.75 الدعم والتكوين

معلومات عن المنتج

المصنعون: GUOMAT

التطبيق:تستخدم على نطاق واسع في معدات صناعية مختلفة وأنظمة ميكانيكية.

البيانات التقنية

لوحة الغطاء	قطر لوحة الغطاء العلوية: 231 ملم
لوحة الغطاء	قطر لوحة الغطاء السفلي:231mm
مدخل الهواء	1/4 NPTF
المكسرات العمياء	مسافة مركز المسمار من صفيحة الغطاء السفلية:157.5ملم
	مسدس الصفيحة العلوية:M12X1.75
	مسدس الغطاء السفلي للصفيحة:2XM12X1.75
الحلوى المطاطية	قطر المستنقع المطاطي: 330 ملم
	ضربة العمل:MAX 460mm إلى MIN 117mm
	الحد الأقصى للارتفاع:460mm
	الحد الأدنى للارتفاع:117mm
	ارتفاع الضغط:343mm

حالات تطبيق الأكياس الهوائية الملتوية الثلاثية في مراكز معالجة CNC

مراكز التصنيع CNC لديها متطلبات عالية للغاية لمراقبة الاهتزاز والاستقرار.الاهتزازات الخفيفة قد تؤدي إلى انخفاض دقة المعالجة (مثل ضعف خشونة السطح وزيادة ارتداء الأدوات)حلول امتصاص الصدمات التقليدية (مثل المسامير المطاطية أو الينابيع الفولاذية) من الصعب أن تأخذ في الاعتبار كل من الصلابة العالية ومتطلبات عزل الاهتزاز الديناميكي.في حين أن الملتوية الثلاثية أصبحت خيار مثالي لعزل الاهتزازات من أدوات الآلات الدقيقة بسبب تصميمها الهيكلي الفريد.

عزل الاهتزازات لمراكز التصنيع CNC ذات الخمس محاور عالية الدقة

المشكلة:

عند معالجة أجزاء الطيران من سبائك الألومنيوم ، تظهر خطوط الاهتزاز على السطح (قيمة Ra تتجاوز المعيار).
يتم نقل اهتزاز أرضية ورشة العمل (مثل تشغيل الشاحنة المزعجة بالقرب) إلى قاعدة آلة الأدوات.

الحل:

قم بتثبيت 8 مجموعات من الوسائد الهوائية (حمل 1.5 طن / قطعة) على قاعدة آلة الجهاز لاستبدال الينابيع الفولاذية الأصلية.
مع جهاز استشعار ضغط الهواء + نظام التحكم PLC ، يتم ضبط ضغط حقيبة الهواء (± 0.01MPa) في الوقت الحقيقي.

التأثير:
