1B5-520 مطاط واحد متجول الهواء البلو 579-912-52 معدات الحزام النقل الربيع الهواء

1B5-520 مطاط واحد متجول الهواء البلو 579-912-52 معدات الحزام النقل الربيع الهواء

معلومات عن المنتج

رقم GUOMAT 1B5520

(غودير) رقم 1B 5-520

رقم غودير 1B5 520

(غوديار) رقم 579-912-520

(غودير) رقم 579 912 520

(غودير) رقم 579912520

Enidine Inc. YI-1B5-520

شركة إنيدين YI 1B5 520

إينيدين إينك YI1B5520

البيانات التقنية

لوحة الغطاء العلوية

قطر لوحة الغطاء العلوية: 3.4'

إعداد الهواء: 1/4 "أو 3/4"

ملفوفةطول: 3/8'-16 UNC-2BX5/8' عميق

المسافة المركزية بين الثقوب المزدوجة: 1.75"

لوحة الغطاء السفلي

قطر لوحة الغطاء السفلي: 3.4 "

ثقب متداول: 3/8'-16 UNC-2BX5/8' عميق

المسافة المركزية بين الثقوب المزدوجة: 1.75"

المواد المطاطية

الحد الأقصى للقطب المطاطي: 6.5'

الحد الأقصى للطول: 5.8

الحد الأدنى للطول: 1.8

الارتفاع المضغوط: 4'

نطاق الحمل (عزل): 190-1500 رطل

نطاق ارتفاع التصميم(عزل): 3.5 إلى 5.0 في

السباق المفيد (ACTUATOR): 3.0 في

وزن الجمع: 1.4 باوند

قوة الضغط عند 0 PSIG (APPROS): 40 رطل

الارتفاع الاسمي في الوقوف عند 0 PSIG: 4.3 في

تطبيقات الينابيع الهوائية الصناعية في معدات الحزام النقل

سيناريوهات التطبيق:
غالبًا ما تتذبذب معدات الحزام النقل بسبب تأثير المواد أو اهتزاز المحرك أو النقل الميكانيكي أثناء التشغيل ، خاصة في سيناريوهات النقل عالية السرعة أو الحمولة الثقيلة أو المسافات الطويلة.

الحل: تثبيت الينابيع الهوائية في نقاط دعم المعدات (مثل أجهزة المحركات أو الأقواس أو الإطارات) لاستيعاب الاهتزازات باستخدام خصائص ضغطها وتخفيفها.

التأثير: يقلل من التعب الهيكلي للمعدات ، ويقلل من الضوضاء ، ويحمي المكونات الرئيسية مثل أحزمة النقل والحاويات.

حالات تطبيق نموذجية

أشرطة نقل لمسافات طويلة في المناجم:
يتم استخدام الينابيع الهوائية في عجلة القيادة وعجلة إعادة التوجيه لتخفيف قوة الاصطدام أثناء بدء التوقف ومنع تمزيق الحزام.

خطوط تخزين وتصنيف آلية:
يتم ضبط ارتفاع الشريط الناقل بواسطة الينابيع الهوائية لتلبية احتياجات محطات فرز مختلفة.

ناقلات المواد الثقيلة:
التوازن الديناميكي للحمل لتجنب التشوه الهيكلي الناجم عن توزيع المواد غير المتساوي.

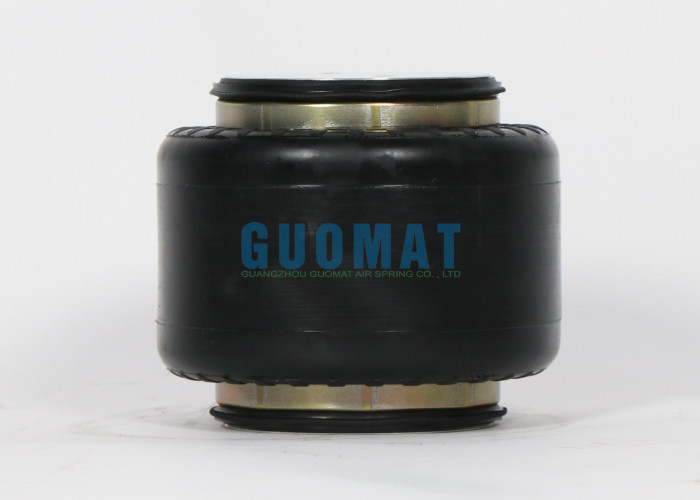

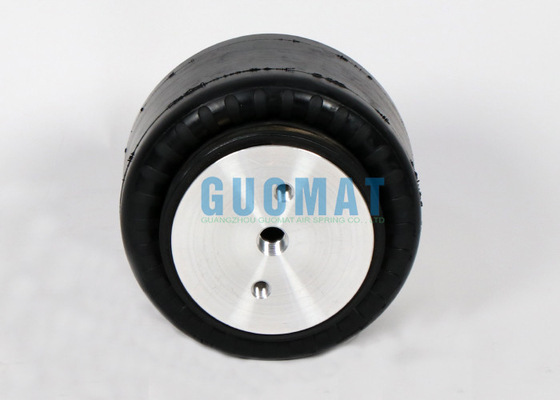

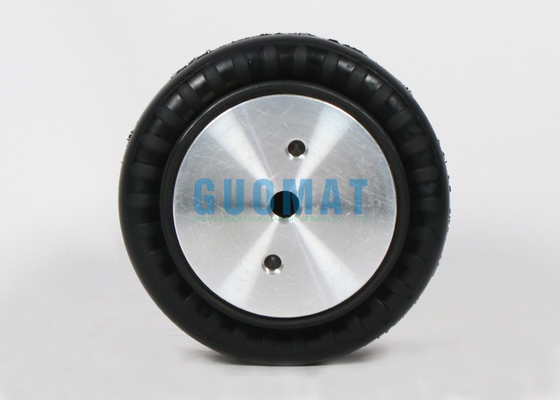

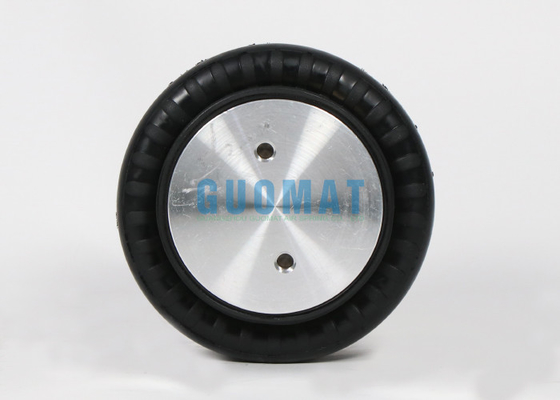

صور المنتج
