| مكان المنشأ: | قوانغتشو، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 3B8x3T |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | USD119.9-159.9/PC |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب متطلبات العملاء |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، T/T، ويسترن يونيون أو غيرها |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| نوع الربيع: | ربيع الهواء شفة | القدرة على الضغط: | 0.2-0.8 م PA |
|---|---|---|---|
| الرمز السريع: | 8708809000 | المواد: | المطاط والحديد |
| الضمان: | سنة واحدة | إستبدال: | Contitech FT138-26 |
| تصنيع المعدات الأصلية: | فايرستون W01-R58-4056 | تركيب الهواء: | G1 / 4 |
| إبراز: | زنبرك الهواء الصناعي كونتيتيك,FT138-26 ربيع هواء صناعي,أكياس الهواء الملتوية الثلاثية,FT138-26 Industrial Air Spring,Triple Convoluted Air Bag |
||

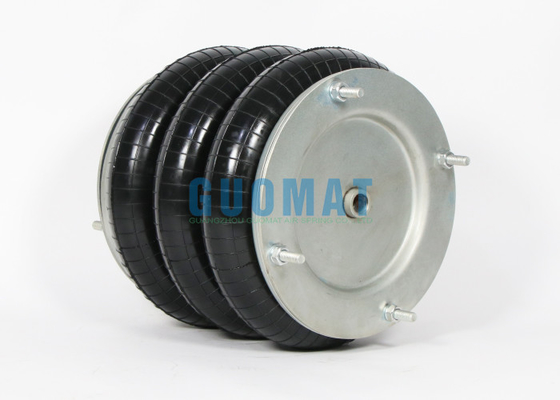

8 بوصة × 3 كيس هواء ثلاثي التعرج FT138-26 DS Contitech Industrial Air Spring Sales
وصف المنتج
GUOMAT NO.3B8X3T، تم إنتاجه وفقًا لبيانات المصنع الأصلية، ويمكنه استبدال Contitech FT138-26 تمامًا.
باستخدام مواد عالية الجودة، وتكنولوجيا إنتاج عالية للغاية وفريق تصميم إنتاج ذي خبرة.
المصنع: GUOMAT
العلامة التجارية: GUOMAT / محايد
رقم الموديل: 3B8X3T
التعرجات: 3
المادة: مطاط وفولاذ
الضمان: سنة واحدة
الشركة المصنعة للمعدات الأصلية:
FIRESTONE W01-R58-4056
FIRESTONE W01 R58 4056
FIRESTONE W01R584056
CONTITECH FT138-26
CONTITECH FT 138-26
CONTITECH FT138-26 DS
CONTITECH FT 138-26 DS
CONTITECH FT138-26 DS G1/2
CONTITECH FT 138-26 DS G1/2
CONTITECH FT138-26 DS G1/2 M10
CONTITECH FT 138-26 DS G1/2 M10
DUNLOP SP2863
DUNLOP SP 2863
NORGREN M/31083
NORGREN M31083
NORGREN M 31083
البيانات الفنية: GUOMAT 3B8X3T
الارتفاع الأقصى: 350 مم
الحد الأدنى للارتفاع: 100 مم
الشوط: 250 مم
قطر الغطاء: 184 مم
سن اللولب: M10
المسافة المركزية بين خيوط اللولب: 155.5 مم
القطر الخارجي الأقصى: 230 مم
القوة F (kN)
| الضغط P | بار | 3 | 4 | 5 | 6 | 7 | 8 | الحجم (لتر) |
| الارتفاع H (مم) | 290 | 3.75 | 5.15 | 6.61 | 8.11 | 9.65 | 11.2 | 6.3 |
| 240 | 5.17 | 7.01 | 8.9 | 10.8 | 12.8 | 14.7 | 5.4 | |
| 190 | 6.38 | 8.62 | 10.9 | 13.3 | 15.7 | 18.1 | 4.5 | |
| 140 | 8.16 | 10.9 | 13.7 | 16.6 | 19.5 | 22.5 | 3.7 |
الزنبرك الهوائي المطاطي هو عنصر مرن لتحمل الأحمال يستخدم التأثير المرن للهواء المضغوط. يستخدم على نطاق واسع في تعليق المركبات، وتقليل الاهتزازات الصناعية وغيرها من المجالات. يتكون هيكله الأساسي بشكل أساسي من المكونات الأساسية التالية:
1. كيس هواء مطاطي (جسم مرن)**
الوظيفة: يتم تحقيق التشوه المرن عن طريق ملء الهواء المضغوط، وتحمل الحمل وتخفيف الاهتزازات.
المادة: مركب من المطاط متعدد الطبقات والحبل (النايلون أو البوليستر أو السلك الفولاذي)، مما يعزز مقاومة الضغط والمتانة.
الشكل الهيكلي:
النوع الكروي: يتكون من أقسام كيس مطاطي متعددة على شكل قوس (مثل فردي أو مزدوج أو ثلاثي)، ومختومة ومتصلة بحلقات ضغط معدنية، وكلما زادت المنحنيات، كانت المرونة أفضل.
النوع الغشائي: هيكل أسطواني، يتطابق كيس الهواء المطاطي والغطاء المعدني (المكبس)، وصلابة أقل، ومناسبة لمشاهد الإزاحة الكبيرة.
2. اللوحة العلوية (اللوحة الطرفية العلوية)
الوظيفة: متصلة بشكل ثابت بهيكل السيارة أو المعدات، وعادة ما تكون مصنوعة من المعدن (الفولاذ أو سبائك الألومنيوم)، وإغلاق الطرف العلوي من كيس الهواء.
التصميم: مع فتحات مسامير أو حواف لسهولة التركيب.
3. المكبس (اللوحة الطرفية السفلية/القاعدة)
الوظيفة: دعم الجزء السفلي من كيس الهواء، وتوجيه اتجاه التشوه، ويمكن لبعض التصميمات تعديل صلابة الزنبرك.
لنوع الغشاء: يؤثر شكل المكبس (مثل شكل المخروط أو الخطوة) للزنبرك الهوائي الغشائي بشكل مباشر على الخصائص المرنة.
4. مكون الختم
طبقة محكمة الإغلاق: تمنع الطبقة المطاطية الموجودة على الجدار الداخلي لكيس الهواء تسرب الهواء.
حلقة الضغط المعدنية: يتم تثبيت حافة كيس الهواء المطاطي بإحكام على اللوحة/المكبس من خلال عملية الفلكنة.
5. مكونات إضافية (وفقًا لمتطلبات التطبيق)
خط الأنابيب الهوائي: قم بتوصيل مصدر الهواء للتضخم والانكماش.
صمام الارتفاع: اضبط ضغط الهواء تلقائيًا في كيس الهواء للحفاظ على ارتفاع هيكل السيارة.
ممتص الصدمات المدمج: تحتوي بعض التصميمات على مخمدات مدمجة (مثل نظام التعليق الهوائي للسيارات).
مبدأ العمل
بعد النفخ، يتمدد كيس الهواء لتشكيل دعامة مرنة؛ عندما تزداد الحمولة، يزداد ضغط الهواء لتوفير قدرة تحمل أكبر، مع امتصاص الاهتزازات من خلال التشوه. يسمح التعديل في ضغط الهواء بالتعديل الديناميكي للصلابة والارتفاع.
صور المنتج
