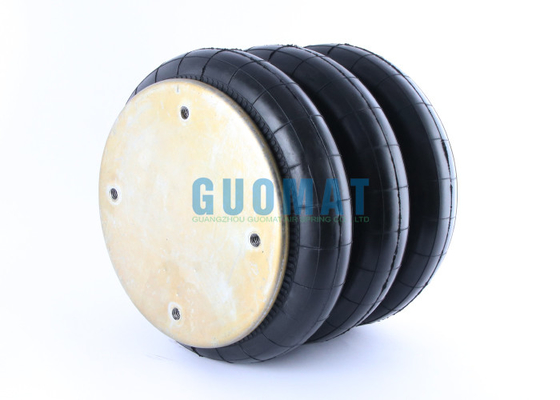

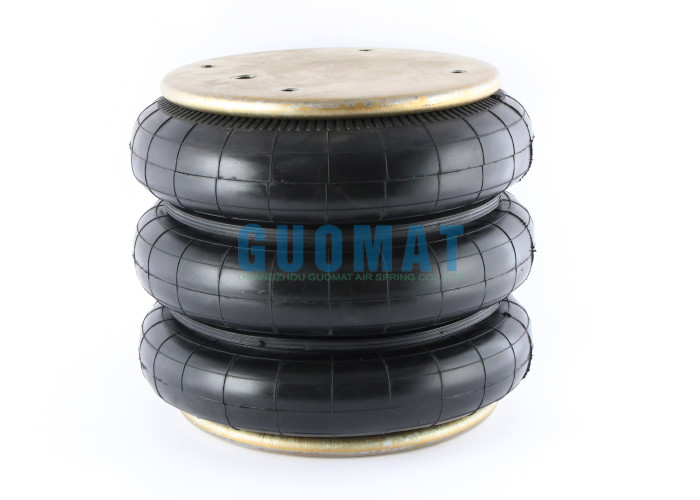

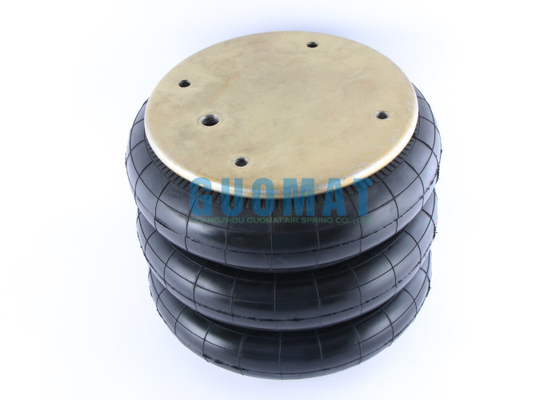

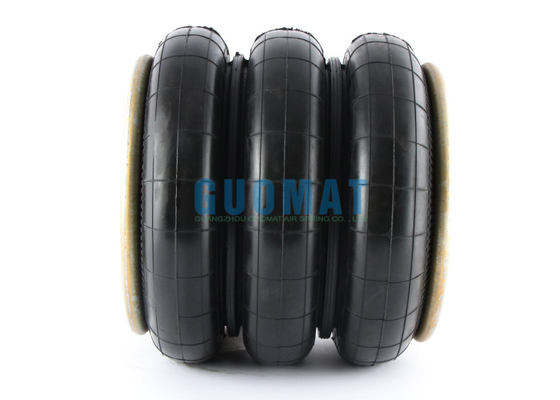

W01-358-7845 نوابض هوائية مطاطية مفردة ملتفة FT530-35 521 Contitech Air Springs Shock

W01-358-7845 زنبرك هوائي مطاطي ملفوف FT530-35 521 Contitech Air Springs Shock


وصف المنتج

الزنبرك الهوائي الصناعي هو جهاز يستخدم الهواء المضغوط كوسيط مرن. يستخدم بشكل أساسي في المعدات أو الأنظمة الصناعية لتوفير دعم يمكن التحكم فيه، وامتصاص الصدمات، وعزل الاهتزازات، وتعديل الارتفاع أو موازنة الأحمال.

العنصر: زنبرك هوائي صناعي

العلامة التجارية: GUOMAT

رقم الموديل: 3B7845

اللفائف: 3

الضمان: 12 شهرًا

المادة: مطاط + فولاذ

رقم قطعة Contitech: FT530-35 521

رقم قطعة Contitech: FT 530-35 521

رقم قطعة Contitech: FT530-35521

رقم قطعة Contitech: FT 530-35 521

رقم منفاخ Contitech: FT 530-35

رقم قطعة Firetsone: W01-358-7845

رقم قطعة Firetsone: W01 358 7845

رقم قطعة Firetsone: W013587845

رقم منفاخ Firetsone: 333

رقم قطعة Goodyear: 3B14-450

Goodyear رقم المنفاخ: 556-33-8-335

رقم قطعة FleetPride: AS7845

رقم قطعة Taurus: 6335

triangle رقم القطعة: AS-4521

TRP رقم القطعة: AS78450

رقم قطعة Automann : SP3B32RA-7845

البيانات الفنية

❶ صامولة / صامولة عمياء
فتحة ملولبة للوحة الغطاء العلوي: 4x3/8-16UNC
فتحة ملولبة المسافة المركزية للوحة الغطاء العلوي: 6.25 بوصة
لوحة الغطاء السفليفتحة ملولبة: 4x3/8-16UNC
فتحة ملولبة المسافة المركزية للوحة الغطاء السفلي: 6.25 بوصة

❷ فتحة الغاز / مدخل الهواء / وصلة الهواء
فتحة الغاز / مدخل الهواء: 1/4NPTF
المسافة المركزية بين مدخل الهواء والصامولة: 3.13 بوصة

❸ لوحة الغطاء
قطر لوحة الغطاء العلوي: 11.31 مم
قطر لوحة الغطاء السفلي: 11.31 مم

❹ منفاخ مطاطي
القطر الأقصى للمنفاخ المطاطي: 15.9 بوصة
الشوط العامل: بحد أقصى 20.1 بوصة إلى 4.0 بوصة كحد أدنى
الارتفاع الأقصى: 20.1 بوصة
الحد الأدنى للارتفاع: 4.0 بوصة

❺ كتلة المصد / كتلة التخزين المؤقت
بدون كتلة المصد

الزنبركات الهوائية عبارة عن أكياس هوائية مرنة مصنوعة من المطاط وتقوية الحبل (أحيانًا مع مكابس أو أسطوانات بالداخل). عند إضافة الهواء المضغوط إلى الوسادة الهوائية، يتمدد ضغط الهواء الوسادة الهوائية، مما يولد قوة دعم صاعدة. عن طريق ضبط ضغط الهواء في الوسادة الهوائية، يمكن التحكم بدقة في ارتفاع الدعم وسعة التحميل والصلابة (النعومة والصلابة).

بالمقارنة مع النوابض الفولاذية التقليدية، فإن المزايا الرئيسية للنوابض الهوائية الصناعية هي قابليتها للتعديل، وأداء عزل الاهتزازات الممتاز (تصفية الاهتزازات عالية التردد بشكل فعال)، والتردد الطبيعي المنخفض (تأثير عزل جيد على الاهتزازات منخفضة التردد) وسعة التحميل الكبيرة. تستخدم على نطاق واسع في مختلف السيناريوهات الصناعية، مثل:

امتصاص الصدمات في الآلات الصناعية: عزل الاهتزازات الناتجة عن آلات الختم، وآلات التشكيل بالحقن، وأدوات آلة CNC، وآلات الطباعة، وما إلى ذلك، وحماية المعدات والأسس، وتحسين بيئة العمل.

عزل اهتزازات المعدات الدقيقة: دعم وعزل معدات القياس الدقيقة، ومعدات تصنيع أشباه الموصلات، والمنصات البصرية، وما إلى ذلك لمنع الاهتزازات البيئية من التدخل في دقتها.

نظام تعليق المركبات: توفر أنظمة التعليق المستخدمة في الشاحنات والحافلات ومركبات السكك الحديدية والمركبات الخاصة قيادة سلسة وتوازنًا للحمل (مثل الحفاظ على ارتفاع جسم السيارة ثابتًا).

تسوية المنصة والتحكم في الارتفاع: للمنصات أو طاولات العمل أو قواعد المعدات التي تتطلب تسوية دقيقة أو تعديل ارتفاع تلقائي وفقًا للحمل.

موازنة الأحمال: في تطبيقات مثل آليات الرفع وأدوات خط التجميع، فإن موازنة وزن الحمل تجعل التشغيل أسهل وأكثر توفيرًا للعمالة.

باختصار، تعتبر النوابض الهوائية الصناعية عناصر دعم وامتصاص صدمات مرنة تحقق تغييرات يمكن التحكم فيها في الارتفاع وسعة التحميل والصلابة عن طريق ضبط ضغط الهواء المضغوط. بفضل قابليتها الممتازة للتعديل وأداء عزل الاهتزازات، أصبحت مكونًا رئيسيًا في المعدات الصناعية الحديثة لتحسين الاستقرار والدقة والموثوقية.
