| مكان المنشأ: | ألمانيا |
| اسم العلامة التجارية: | Contitech |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 14.5x2 |
| الحد الأدنى لكمية: | 6 قطع |
|---|---|
| الأسعار: | $89.9-199.9/pc |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب حاجة العملاء |
| وقت التسليم: | 2-8 يوم عمل |
| شروط الدفع: | L/C، T/T، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| النوع: | شفة الاتصال وسادة الهواء | الضمان: | سنة واحدة |
|---|---|---|---|
| المواد: | مطاط + المنيوم | التعبئة: | كرتون بني |
| التلافيف: | 2 | فايرستون: | W01 R58 4064 |
| الحد الأدنى للارتفاع: | 75 ملم | وزن الربيع: | 8.3 كجم |
| إبراز: | مطاط الهواء FD 614-26,ربيع الهواء FD 614-26,آلة الكرتون المطاطية الهواء,Flange Air Spring FD 614-26,Carton Machine Rubber Air Bellow |
||

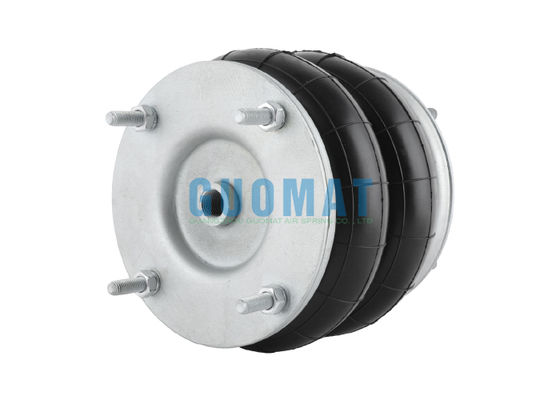

FD 614-26 Contitech فلنج هواء الربيع 14 "1/2x2 المطاط الهواء البلو لجهاز صنع الكرتون
معلومات عن المنتج
العلامة التجارية: GUOMAT
اسم البند: GUOMAT ربيع هوائي مزدوج
رقم الطراز: 14.5X2
الضمان: سنة واحدة
المواد: المطاط+الألومنيوم
حجر النار: W01R584064
"كونتيتيك": FD 614-26 DS
(نورغرين):
(دانلوب) SP1556
MOQ: 6pcs
التعبئة: علبة
أرقام OEM
| حجر النار | W01-R58-4064،W01 R58 4064،W01R584064 |
| (كونتيتش) | FD 614-26،FD 614-26،FD 614-26 DS |
| (نورغرين) | M/31142،M 31142،M 31142 |
| دانلوب | SP1556،SP1556 |
| دانلوب | 14.5x2,14 1/2x2,14'1/2x2 |
البيانات التقنية
ارتفاع التصميم: 250 ملم
الحد الأقصى للارتفاع: 340 ملم
الحد الأدنى للارتفاع: 75 ملم
قطر الغطاء: 310 ملم
خيوط المسمار: M10
المسافة الوسطى بين خيوط المسمار: 282.5mm
الحد الأقصى للقطر الخارجي: 400 مم
يتم استخدام الينابيع الهوائية للشريحة في آلة صنع الكرتون
1سيناريوهات التطبيق الرئيسية
(1) وحدة القطع
الوظيفة: سيتم إنشاء تأثير واهتزاز قوي عند قطع الكرتون.
التطبيق: يتم تثبيت ربيعات الهواء في الجهاز تحت قطعة القطع كعنصر عازل لاستيعاب قوة الاصطدام وتقليل اهتزاز المعدات وحماية الأدوات والحاويات الدقيقة.
المزايا: بالمقارنة مع الينابيع المعدنية ، فإن ضغط الينابيع الهوائية قابلة للتعديل ويمكن أن تلبي متطلبات قطع الورق المقوى من مختلف السماكة.
(2) نظام التغذية والنقل
الوظيفة: عند تغذية الورق بسرعة عالية ، من الضروري الحفاظ على نقله السلس لتجنب التشويش أو عدم التوافق.
التطبيق: يتم استخدام ربيعات الهواء للشريحة لدعم أحزمة نقل أو دعامات عجلات ، وتعديل الارتفاع من خلال ضغط الهواء ، وتعويض التسامحات الميكانيكية ،وتضمن نقل بطاقة الورق المقوى بشكل سلس.
المزايا: استجابة ديناميكية سريعة وتقليل انحراف الورق المقوى الناجم عن الاهتزاز.
(3) وحدة الطي واللصق
الوظيفة: آلية الطي تحتاج إلى التحكم بدقة في الضغط لتجنب كسارة الورق المقوى.
التطبيق: توفر الينابيع الهوائية قوة دعم قابلة للسيطرة ، وتوازن ضغط الذراع المطوية ، وتتكيف مع سمك الكرتون المختلف (مثل الورق المموج أو الكرتون).
المزايا: ضغط الهواء قابلة للتعديل لتجنب الضغط الزائد للأضرار المادية.
(4) الـ"ستاكر"
الوظيفة: يجب أن يتم خفض الكرتونات المنتهية ببطء وعازمة على الصدمات عند التراص.
التطبيق: يتم تثبيت ربيعات الهواء تحت منصة التراص لاستيعاب تأثير الكرتونات الساقطة ، والحد من الضوضاء والتعب الهيكلي.
المزايا: إطالة عمر المعدات وخفض تكاليف الصيانة.
2مزايا الينابيع الهوائية
التحكم الدقيق في الارتفاع: من خلال ضبط ضغط الهواء ، يمكن أن يتكيف مع سمك الكرتون أو متطلبات العملية المختلفة.
امتصاص الصدمات وتقليل الضوضاء: تقليل الاهتزاز أثناء التشغيل بسرعة عالية وتحسين استقرار المعدات (مهمة بشكل خاص لآلات القطع بالشفرة عالية الدقة).
عمر طويل: لا توجد مشاكل في التعب المعدني ، مقاومة للاستنزاف والتهاب ، مناسبة للبيئات الرطبة أو الغبارية في مصانع الكرتون.
صيانة سهلة: تصميم وحدات، استبدال سهل، وتقليل وقت التوقف.
3توصيات اختيار
متطلبات الحمل: حدد قدرة حمل الربيع وفقًا للحمل الثابت / الديناميكي للجزء الداعم (يجب مراعاة وزن الورق المقوى + قوة الكفاءة الميكانيكية).
مساحة التثبيت: تصميم اللفاف مناسب للمساحة المدمجة ، ويجب تأكيد مسافة ثقب المسامير والسكتة الدماغية لتتناسب مع هيكل المعدات.
القدرة على التكيف مع البيئة: إذا كانت البيئة غبارية ، فمن المستحسن اختيار نموذج غبار الغطاء (مثل حماية المصاصات المطاطية).
4حالات نموذجية
خط إنتاج الورق المقوى المموج: استخدام الينابيع الهوائية في آلات قطع القطع ومجموعات لتقليل تأثير الاهتزاز على دقة تسجيل الطباعة.
آلة القطع المقطعة: استخدم ربيعات الهواء للأسطوانة لدعم منصة الأداة لتحسين اتساق القطع.
الصورة لـ 14.5X2 فلانج الرياح
