| Place of Origin: | GuangDong, China |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| Model Number: | F-120-3 |
| Minimum Order Quantity: | 6pcs |
|---|---|
| الأسعار: | $99.9-$129.9/pc |
| Packaging Details: | Strong Carton Box Or As Customers Need |
| Delivery Time: | 2-8 work days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 1000pcs/week |
| Item Name: | Punch Air Spring Bag | Material: | Rubber |
|---|---|---|---|
| Warranty: | 12 Months | Quality: | 100% Tested |
| Sample: | Available | YOKOHAMA: | S-120-3/S-120-3R |
| Application: | Punching Machine | Color: | Black |

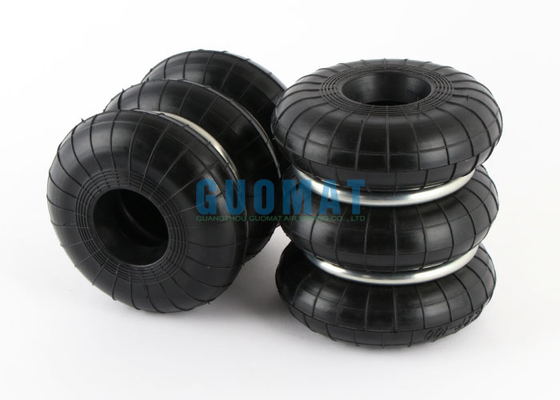

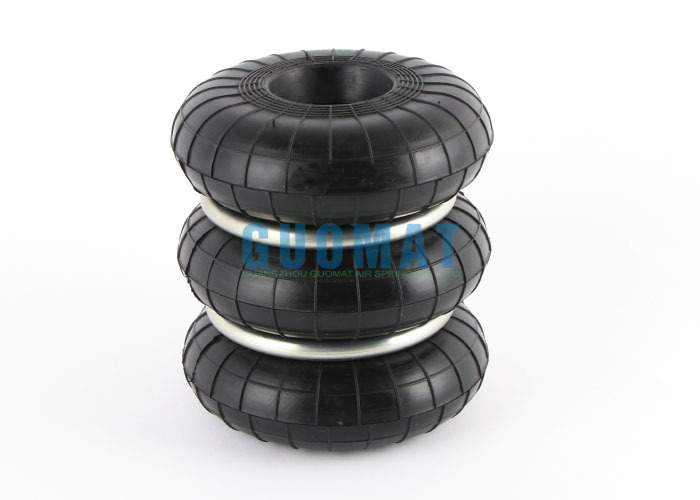

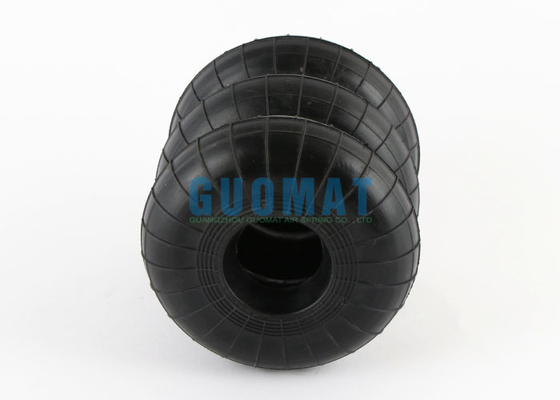

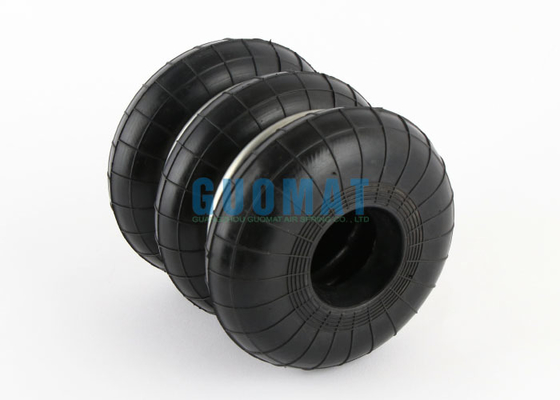

زنبرك هوائي S-120-3 YOKOHAMA F-120-3 مكبس هيدروليكي هوائي
وصف المنتج
| الشركة المصنعة | متصالب |
|
GUOMAT F-120-3 GUOMAT F 120 3 GUOMAT F1203 |
YOKOHAMA S-120-3R YOKOHAMA S 120 3R YOKOHAMA S-120-3 YOKOHAMA S 120 3 YOKOHAMA S120-3 YOKOHAMA S 120 3 YOKOHAMA S120-3R |
F-120-3 GUOMAT بيانات فنية للزنبرك الهوائي المطاطي
| رقم الموديل | F-120-3 | |
| الارتفاع H (مم) | ارتفاع التصميم | 152 ملم |
| الحد الأقصى للارتفاع | 227 ملم | |
| الحد الأدنى للارتفاع | 82 ملم | |
| السفر الأقصى الشائع (مم) | ±53 | |
| الضغط الحد الأقصى للقطر الخارجي (مم) | 180 | |
| القيمة التقريبية عند الارتفاع القياسي والضغط الداخلي 0.49 ميجا باسكال | المساحة الفعالة (سم2) | 113 |
| الحجم (لتر) | 2.1 | |
| الحمل (KN) | 5.2 | |
| ثابت الزنبرك الديناميكي (ن/مم) | 98 | |
| تردد الاهتزاز الطبيعي (هرتز) | 2.2 | |
| الحد الأقصى للضغط الداخلي (ميجا باسكال) | 0.88 | |
| فشل الضغط الداخلي (ميجا باسكال) | 2.9-3.9 | |
كيفية استبدال الوسادة الهوائية للمكبس
1. إيقاف التشغيل وتخفيف الضغط
افصل مصدر الطاقة عن المكبس وقم بإغلاقه (إجراء الإغلاق، LOTO).
أوقف تشغيل إمداد الهواء، وقم بتفريغ ضغط الهواء المتبقي في مسار الهواء، وتأكد من أن النظام قد تم تخفيف الضغط منه بالكامل.
2. قم بإزالة الوسادة الهوائية القديمة
قم بإزالة وصلة أنبوب الهواء المتصلة بالوسادة الهوائية (لاحظ موضع علامة الواجهة لتجنب التركيب العكسي).
قم بإزالة البراغي أو المشابك التي تثبت الوسادة الهوائية (قد تكون هناك حاجة إلى أدوات خاصة).
قم بإزالة الوسادة الهوائية القديمة بعناية وتحقق من التآكل أو الشقوق أو علامات التسرب.
3. تنظيف سطح التركيب
قم بتنظيف سطح التلامس لموضع تركيب الوسادة الهوائية للتأكد من عدم وجود زيت أو صدأ أو بقايا.
تحقق مما إذا كانت لوحة الاحتكاك أو أجزاء التوصيل قد تآكلت وقم باستبدالها إذا لزم الأمر.
4. قم بتركيب الوسادة الهوائية الجديدة
قم بمحاذاة الوسادة الهوائية الجديدة مع موضع التركيب وتأكد من الاتجاه الصحيح (ارجع إلى علامة المصنع الأصلية).
أحكم ربط مسامير التثبيت بالتساوي (أحكم ربطها بترتيب قطري لتجنب القوة غير المتساوية).
أعد توصيل أنبوب الهواء لضمان الإحكام (يمكن استخدام الشريط الخام أو مادة مانعة للتسرب).
5. الاختبار والتصحيح
أعد مصدر الهواء، وزد الضغط ببطء، وتحقق مما إذا كانت الوسادة الهوائية منتفخة بالتساوي وليس بها تسرب.
قم بتشغيل الاختبار بدون حمل لمراقبة ما إذا كانت القابض/الفرامل يتحركان بسلاسة.
اختبر عن طريق التحميل تدريجياً للتأكد من أن المكبس يعمل بشكل صحيح.
احتياطات
1. السلامة أولاً: تأكد من التشغيل عندما يكون الجهاز متوقفاً تماماً ولا توجد طاقة متبقية. ارتدِ القفازات والنظارات الواقية لتجنب تطاير الشظايا عند تمزق الوسادة الهوائية.
2. النموذج المتطابق: يجب أن تتوافق الوسادة الهوائية الجديدة مع المواصفات الأصلية (الحجم، مستوى الضغط، المادة).
3. فحص دائرة الهواء: إذا كان الإجراء غير طبيعي بعد الاستبدال، فتحقق مما إذا كانت دائرة الهواء مسدودة أو أن الصمام اللولبي معيب.
4. المساعدة المهنية: إذا لم تكن على دراية بالهيكل، فمن المستحسن الاتصال بالشركة المصنعة للمعدات أو موظفي الصيانة المحترفين.
مشاكل شائعة
تسرب الوسادة الهوائية: تحقق مما إذا كانت وصلة أنبوب الهواء مفكوكة أو أن ختم الوسادة الهوائية قديم.
الحركة غير الحساسة: قد يكون ذلك بسبب عدم كفاية ضغط الهواء أو تآكل لوحة الاحتكاك، مما يتطلب تحقيقاً شاملاً.
بعد الانتهاء من الاستبدال، يوصى بتسجيل وقت الصيانة وطراز الأجزاء المستبدلة للصيانة اللاحقة. إذا كانت آلة ثقب كبيرة أو معدات عالية التردد، فإن الفحص المنتظم لحالة الوسادة الهوائية (كل 3-6 أشهر) يمكن أن يمنع الأعطال المفاجئة.
