| مكان المنشأ: | غوانغدونغ، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 1B1209-G3/4 |
| الحد الأدنى لكمية: | 6 قطع |
|---|---|
| الأسعار: | $49.9-59.9/pc |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب حاجة العملاء |
| وقت التسليم: | 2-8 يوم عمل |
| شروط الدفع: | T/T، ويسترن يونيون، L/C |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| اسم الطراز: | ربيع هوائي مطاطي للآلات الصناعية | الضمان: | 12 شهراً |
|---|---|---|---|
| المواد: | مطاط + فولاذ | الحزمة: | التعبئة القياسية أو حسب الطلب |
| متوسطة: | هواء مضغوط | رقم فايرستون: | W01-M58-6165 |
| فيستو: | EB-215-80 | السكتة الدماغية: | 50 مم - 115 مم |

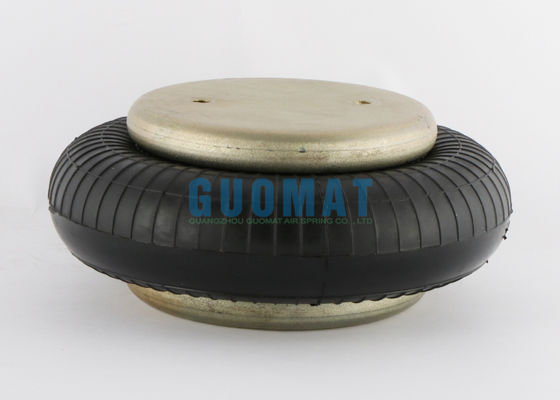

منفاخ هواء مطاطي من النوع المملوء بالغاز G3/4 FS120-9 Contitech W01M586165 Firestone Air Spring
البيانات الفنية: نابض هوائي من النوع الملفوف الفردي
قطر اللوحة العلوية: Ø135mm
مدخل الهواء: G3/4
فتحات ملولبة في الغطاء العلوي: 2XM8X1.25mm
المسافة المركزية بين فتحات الغطاء العلوي الملولبة: 70مم
المسافة بين فتحة الغطاء العلوي الملولبة وفتحة مدخل الهواء: 35mm
قطر اللوحة السفلية: Ø135mm
القطر الخارجي الأقصى للمنفاخ المطاطي: Ø215mm
الارتفاع الأقصى: 115mm
الحد الأدنى للارتفاع: 50mm
أرقام مرجعية GUOMAT NO.1B1209-G3/4
راجع Firestone W01M586165
راجع Firestone W01 M58 6165
راجع Firestone W01-M58-6165
راجع Contitech FS120-9
راجع Contitech FS 120-9
راجع Contitech FS120-9 G3/4
راجع Contitech FS 120-9 G3/4
راجع Contitech FS120-9 G3/4 M8
راجع Contitech FS 120-9 G3/4 M8
راجع Dunlop(FR) 8''x1 S08101
راجع Bosch 822419003
راجع Festo EB-215-80
راجع Norgren PM/31081
راجع Norgren 8X1
راجع Weforma WBE 300-E1
راجع Airtech 140293
راجع Airtech 111003
راجع Airtech 1B-190FB
راجع Megatech 1S120-9 3/4 M8
الخصائص الديناميكية عند ارتفاع التصميم 115 مم
(مطلوب لتصميم عازل Airmount فقط)
| مقياس الضغط (بار) | الحمل (kN) | معدل الزنبرك (kN/m) | التردد الطبيعي (هرتز) |
| 3 | 4.16 | 132 | 2.80 |
| 4 | 5.73 | 169 | 2.71 |
| 5 | 7.26 | 206 | 2.67 |
| 6 | 8.98 | 247 | 2.62 |
| 7 | 10.55 | 285 | 2.59 |
جدول القوة
| ارتفاع التجميع (مم) | الحجم @7BAR (سم مكعب) | المساحة الفعالة @7 BAR (سم*2) | قوة kN | ||||
| @3 BAR | @4 BAR | @5 BAR | @6 BAR | @7 BAR | |||
| 130 | 2635 | 110 | 2.86 | 4.04 | 5.17 | 6.51 | 7.71 |
| 120 | 2506 | 138 | 3.75 | 5.20 | 6.60 | 8.20 | 9.65 |
| 110 | 2341 | 163 | 4.54 | 6.22 | 7.86 | 9.70 | 11.38 |
| 100 | 2164 | 183 | 5.20 | 7.07 | 8.92 | 10.95 | 12.82 |
| 90 | 1956 | 201 | 5.75 | 7.84 | 9.84 | 12.04 | 14.07 |
| 80 | 1745 | 215 | 6.19 | 8.45 | 10.59 | 12.91 | 15.08 |
| 70 | 1509 | 228 | 6.54 | 8.91 | 11.8 | 13.64 | 15.92 |
| 60 | 1280 | 236 | 6.82 | 9.20 | 11.58 | 14.17 | 16.55 |

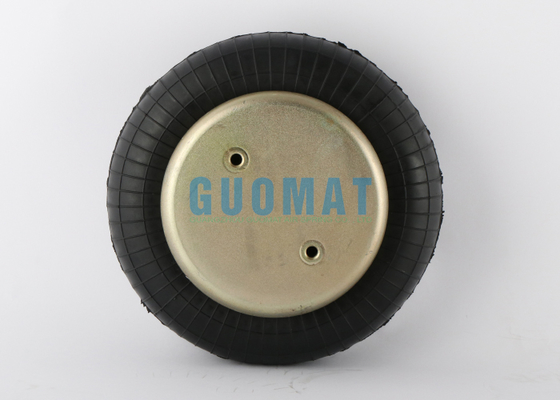

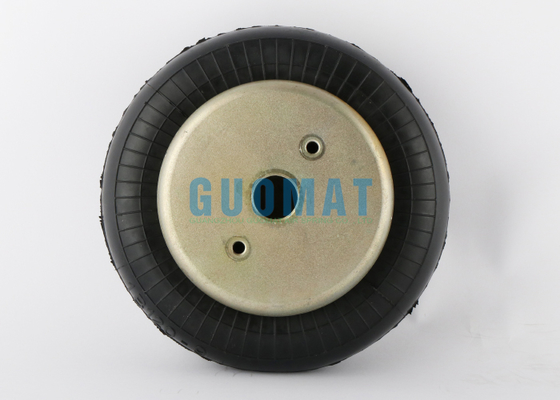

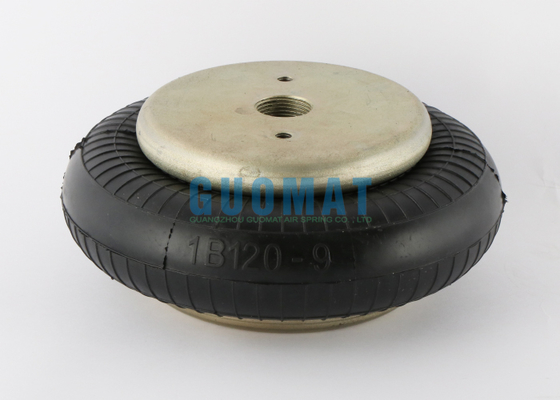

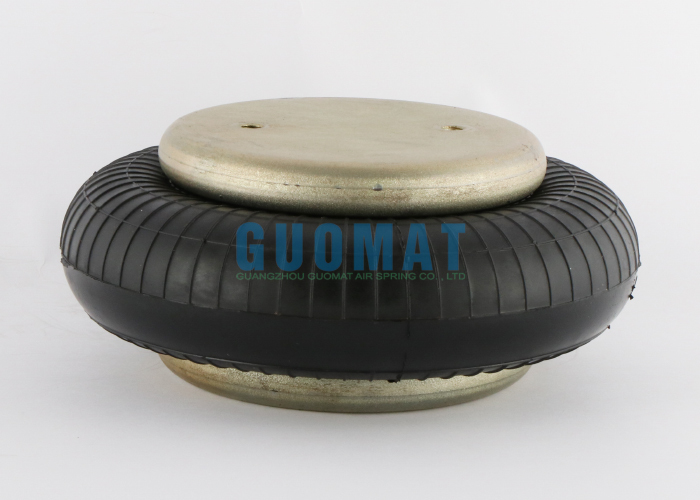

الصور الحقيقية
