| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | WBZ 320-E |
| الحد الأدنى لكمية: | 6pcs |
|---|---|
| الأسعار: | $59.9-69.9/pc |
| تفاصيل التغليف: | صندوق كرتون قوي أو كما يحتاج العملاء |
| وقت التسليم: | 2-8 أيام العمل |
| شروط الدفع: | T/T ، Western Union ، L/C |
| Supply Ability: | 1000pcs/week |
| اسم النموذج: | نوابض هوائية ملتوية مجعدة | Material: | Natural Rubber+Steel |
|---|---|---|---|
| ضمان: | 1 سنة | درجة حرارة العمل: | -40 درجة مئوية مكرر +70 درجة مئوية |
| تركيب الهواء: | G3 / 4 | وزن: | 2.3 كجم |
| Stroke: | 77mm-270mm | طَرد: | عبوة الكرتون |
| إبراز: | مشغل منفاخ صناعي G3/4 فتحة هواء,محرك الربيع الهوائي الملتف مزدوج,Weforma WBZ 320-E نابض هوائي صناعي,Double convoluted air spring actuator,Weforma WBZ 320-E industrial air spring |
||
| السمة | القيمة |
|---|---|
| اسم الموديل | نوابض هوائية مجعدة |
| المادة | مطاط طبيعي + فولاذ |
| الضمان | 1 سنة |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| تركيب الهواء | G3/4 |
| الوزن | 2.3 كجم |
| الشوط | 77 مم-270 مم |
| العبوة | تغليف كرتوني |
النابض الهوائي مزدوج التجعيد هو نوع من مكونات التعليق الهوائي يتميز باثنين من المنفاخ (التجعيدات) لتعزيز قدرة تحمل الحمولة والمرونة. يستخدم بشكل شائع في المركبات الثقيلة والآلات الصناعية وأنظمة السكك الحديدية، ويقوم بضبط ضغط الهواء لاستيعاب الأحمال المتغيرة مع الحفاظ على الارتفاع الأمثل. يسمح هيكله مزدوج التجعيد بسفر أكبر وكفاءة في التخميد، مما يقلل من التآكل والإجهاد. يضمن هذا التصميم المتانة والقدرة على التكيف والأداء المتسق في ظل الظروف الديناميكية، مما يجعله مثاليًا للتطبيقات التي تتطلب حلول تعليق قوية.

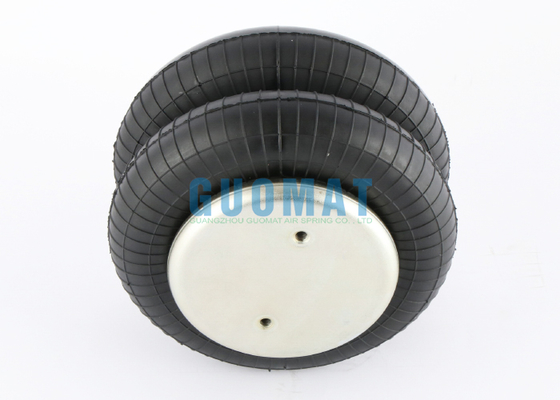

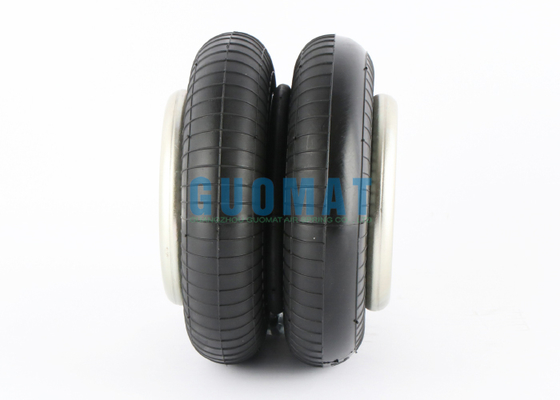

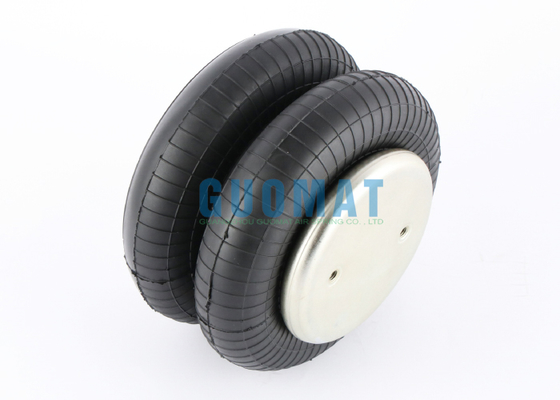

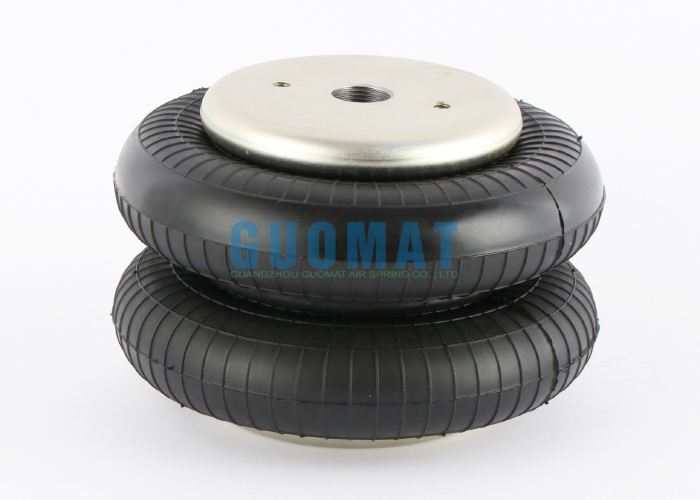

الموديل: نابض هوائي مزدوج التجعيد
رقم الموديل: WBZ 320-E
الارتفاع الأقصى الممتد: 270 مم
الارتفاع الأدنى المضغوط: 77 مم
الشوط: 193 مم
قطر الغطاء العلوي: 141 مم
فتحة الهواء: G3/4
فتحات ملولبة: 2xM8x15
المسافة بين الفتحات الملولبة: 70 مم
المسافة بين الفتحات الملولبة وفتحات الهواء: 35 مم
قطر الغطاء السفلي: 141 مم
القطر الخارجي الأقصى: 218 مم
| الضغط P | بار | 3 | 4 | 5 | 6 | 7 | 8 | الحجم V(I) |
|---|---|---|---|---|---|---|---|---|
| القوة (الحمل) | KN | 4.6 | 6.2 | 7.8 | 9.4 | 11.1 | 12.7 | 4.1 |
| معدل النابض C | N/سم | 650 | 840 | 1030 | 1200 | 1390 | 1541 | |
| التردد الطبيعي f0 | هرتز | 1.9 | 1.8 | 1.8 | 1.8 | 1.8 | 1.7 |
| الضغط P | بار | 3 | 4 | 5 | 6 | 7 | 8 | الحجم V(I) |
|---|---|---|---|---|---|---|---|---|
| الارتفاع H(مم) 200 | القوة F (kN) | 4.7 | 6.2 | 7.9 | 9.6 | 11.2 | 12.9 | 4.1 |
| الارتفاع H(مم) 160 | القوة F (kN) | 5.8 | 7.8 | 9.8 | 11.9 | 13.9 | 15.8 | 3.4 |
| الارتفاع H(مم) 120 | القوة F (kN) | 6.8 | 9 | 11.3 | 13.7 | 16 | 18 | 2.6 |
| الارتفاع H(مم) 80 | القوة F (kN) | 7.3 | 9.7 | 12.1 | 14.7 | 17.1 | 19.5 | 1.7 |
