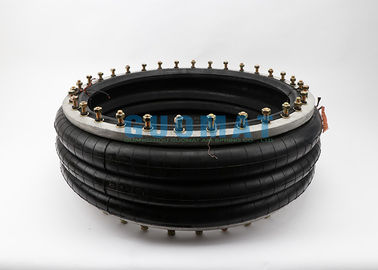

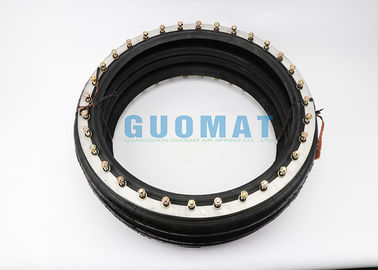

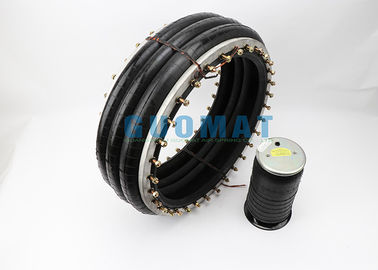

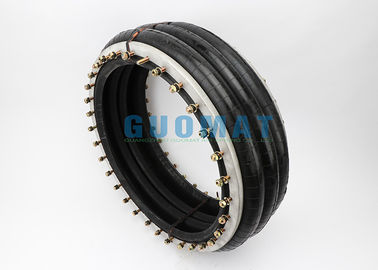

فايرستون W01 M58 6984 الصناعية الربيع الهواء GUOMAT 3B6984 في 0.7 ميجا باسكال ماكس ديا 715mm

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	GUOMAT
إصدار الشهادات:	ISO/TS16949:2009
رقم الموديل:	3H580384

شروط الدفع والشحن:

الحد الأدنى لكمية:	1pc
تفاصيل التغليف:	علبة كرتون قوي أو حسب حاجة العملاء
وقت التسليم:	2-8 أيام عمل
شروط الدفع:	T / T ، ويسترن يونيون ، باي بال أو غيرها
القدرة على العرض:	1000pcs/Week

مفصلة وصف المنتج

مواد:	سبائك الألومنيوم والمطاط	جومات:	W01-M58-6984
ضمان:	12 شهر	الوزن الصافي:	19.5 كجم
اسم آخر:	صناعة الهواء الربيع المعزل	قدرة الضغط:	0.2-0.8 م باسكال
الوزن الإجمالي:	20.5 كجم	حلقة شفة:	مع أو بدون
طريقة التوصيل:	اتصال شفة	حجم خاتم شفة:	638 ملم
دائرة بولت ديا:	596 ملم
إبراز:	الربيع الهواء المعقد , والينابيع مساعد الهواء

فايرستون W01 M58 6984 الصناعية الربيع الهواء GUOMAT 3B6984 في 0.7 ميجا باسكال ماكس ديا 715mm

المواصفات الصناعية ثلاثية الهواء المعقد

وصف الجمعية

وصف
رقم طلب التجميع
نمط 321

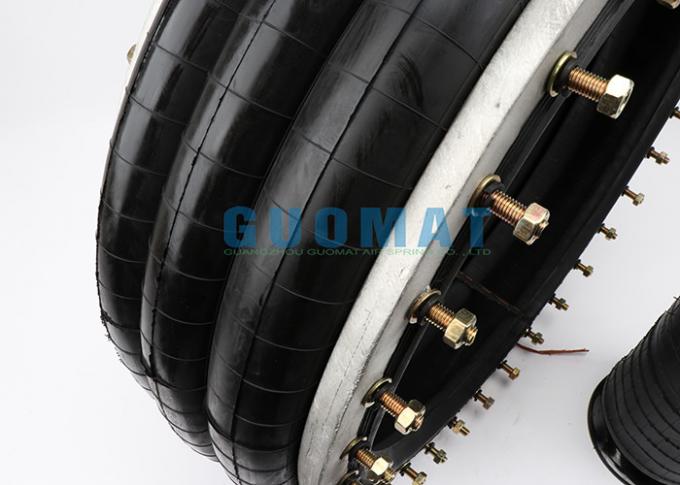

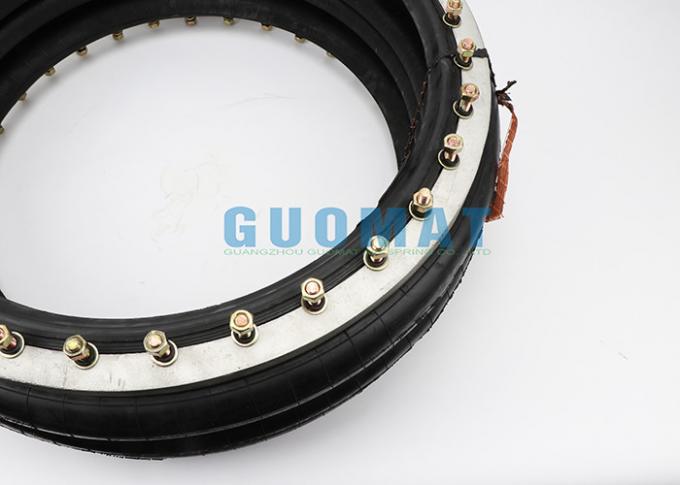

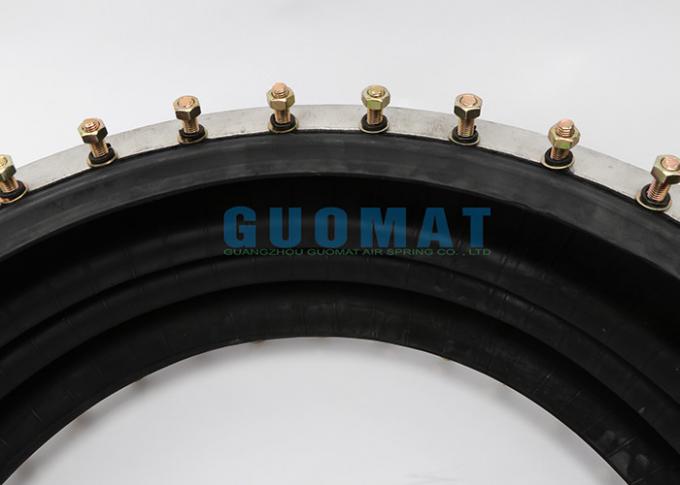

حلقات حبة من الألومنيوم المضلع (تباعد متساو) ، مسامير بقطر 45 مم ومكسرات وغسالات
W01-M58-6984
اثنان Ply Bellows
منفاخ المطاط فقط
W01-358-7919

الصانع الجزء رقم	وصف مختصر W01-M58-6984 ، W01M586984 ، WO1-M58-6984 ، WO1M586984	خاتم نوع الخاتم	4
الحد الأقصى للقطر: 7 بار (mm)	709	Dim # C (قطر دائرة الترباس مم)	597
أقصى ارتفاع (مم)	114	# من البراغي (كل حلقة)	32
السكتة الدماغية القصوى (مم)	361	ارتفاع التصميم (مم)	381
الحد الأدنى للطول القابل للاستخدام (mm)	475	3 بار (kN)	78.5
25 ملم (kN)	174.6	5 بار (kN)	132.9
50 ٪ من Max Stroke (kn)	150	7 بار (kN)	187.9
الحد الأقصى للسكتة الدماغية (kN)	106.5	التردد الطبيعي (@ 5 بار) (fn (Hz)	1.2
تطبيق Technigram؟	113	7 هرتز	97
مواد	2-Ply ، سلك عالي القوة	13 هرتز	99.3
		25 هرتز	99.8

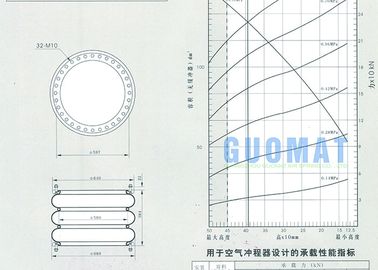

ارتفاع الجمعية (مم)		440	400	360	320	280	240	200	160
حجم @ 7 BAR (سم مكعب)		135784	125615	114722	102796	90465	77839	64589	50778
EFF Area @ 7 BAR (cm sq)		2394	2596	2757	2897	3026	3151	3277	3407
قوة kN	@ 3 BAR	67.39	74.50	80.12	84.65	88.33	91.63	95.16	99.35
	@ 4 BAR	92.19	101.14	108.37	114.48	119.71	124.49	129.35	134.85
	@ 5 بار	116.52	127.36	136.16	143.61	150.09	156.08	162.19	168.98
	@ 6 BAR	143.26	155.70	165.72	174.35	182.12	189.54	197.05	204.99
	@ 7BAR	167.54	181.66	192.94	202.76	211.80	220.56	229.36	238.43

الخصائص الديناميكية على ارتفاع تصميم 380 ملم (مطلوب لتصميم معزل هوائي فقط)
مقياس الضغط (شريط)	الحمل (KN)	معدل الربيع (kN / m)	التردد الطبيعي هرتز
3	77.48	465	1.22
4	104.95	592	1.18
5	132.00	716	1.16
6	160.98	839	1.14
7	187.60	954	1.12

نوع اتصال شفة من الجدول مقارنة نموذج الربيع الهواء
GUOMAT NO.	contitech NO.	GUOMAT NO.	contitech NO.
FS22-3DICR	FS 22-3 DI CR	FS960-12RS	FS 960-12 RS
FS44-5DICR	FS 44-5 DI CR	FS1330-11RS	FS 1330-11 RS
FS76-7DICR	FS 76-7 DI CR	FS1710-12RS	FS 1710-12 RS
FS76-7DSCR	FS 76-7 DS CR	FS2870-16RS	FS 2870-16 RS
FS138-8DS	FS 138-8 DS	FS5450-16RS	FS 5450-16 RS
FS210-10DS	FS 210-10 DS	FD960-22RS	FD 960-22 RS
FS412-10DS	FS 412-10 DS	FD1120-30RI	FD 1120-30 RI
FS614-13DS	FS 614-13 DS	FD1330-25RS	FD 1330-25 RS
FS816-15DS	FS 816-15 DS	FD1710-25RS	FD 1710-25 RS
FD22-4DICR	FD 22-4 DI CR	FD1730-40RI	FD 1730-40 RI
FD44-10DICR	FD 44-10 DI CR	FD2380-24RS	FD 2380-24 RS
FD76-14DICR	FD 76-14 DI CR	FD2470-40RI	FD 2470-40 RI
FD76-14DSCR	FD 76-14 DS CR	FD2870-30RS	FD 2870-30 RS
FD138-18DS	FD 138-18 DS	FD5450-28RS	FD 5450-28 RS
FD209-21DS	FD 209-21 DS	FT960-34RS	FT 960-34 RS
FD210-22DS	FD 210-22 DS	FT1330-35RS	FT 1330-35 RS
FD412-18DS	FD 412-18 DS	FT1710-38RS	FT 1710-38 RS
FD614-26DS	FD 614-26 DS	FT2870-45RS	FT 2870-45 RS
FD816-30DS	FD 816-30 DS	FT5450-44RS	FT 5450-44 RS
FT22-6DICR	FT 22-6 DI CR
FT44-15DICR	FT 44-15 DI CR
FT76-20DICR	FT 76-20 DI CR
FT76-20DSCR	FT 76-20 DS CR
FT138-26DS	FT 138-26 DS
FT210-32DS	FT 210-32 DS
FT412-32DS	FT 412-32 DS
FT614-36DS	FT 614-36 DS
FT816-40DS	FT 816-40 DS
