| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | فد 120-17 |
| الحد الأدنى لكمية: | 6 قطع |
|---|---|
| الأسعار: | $59.9-69.9/pc |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب حاجة العملاء |
| وقت التسليم: | 2-8 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| المواد المطاطية: | مطاط عالي الجودة | ضمان الشركة المصنعة: | 1 سنة |
|---|---|---|---|
| التعبئة: | كرتون/كرتون | ثقب الغاز: | G3/4 |
| نوع الربيع: | معقدة مزدوجة | نمط الخوار: | ربيع الهواء الصناعي |
| أفسد: | M8 | الضغط الأدنى: | 0 بار |
| إبراز: | زنبرك هوائي مزدوج ملتف من المطاط,زنبرك هوائي مزدوج ملتف FD 120-17 |
||
FD 120-17 CI مدخل هواء G3/4 من كونتيننتش، زنبرك هواء مطاطي مزدوج التجعيد
وصف المنتج
رقم قطعة المصنع الأصلية
كونتيننتش: FD 120-17 CI
2682 030000
بوش: 822419042
دونلوب (FR): SO 8201
فيستو: EB-215-155
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| اختبار الفشل | ≥3 ملايين |
| قطر اللوحة العلوية | 135 ملم |
| قطر اللوحة السفلية | 135 ملم |
| فتحة الغاز / مدخل الهواء | G3/4 |
| القطر الطبيعي لمنفاخ المطاط | 189 ملم |
| الارتفاع المضغوط | 79 ملم |
| ارتفاع التصميم | 178 ملم-203 ملم |
| سن اللولب (الصامولة) للوحة الغطاء العلوي | 2XM8X1.25 |
| سن اللولب (الصامولة) للوحة الغطاء السفلي | 2XM8X1.25 |
| مسافة مركز اللولب للوحة الغطاء العلوي | 70 ملم |
| مسافة مركز اللولب للوحة الغطاء السفلي | 70 ملم |
M8=25 نيوتن متر
G3/4=50 نيوتن متر
| الحد الأدنى للضغط 0 بار |
| قوة الإرجاع إلى الحد الأدنى للارتفاع ≤200N |
| الوزن الإجمالي مع الألواح المثبتة 2.3 كجم |
قيم الخصائص الديناميكية لعزل الاهتزاز
|
الضغط P ［بار］ |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［I］ |
|
القوة (الحمل) ［KN］ |
3.8 |
5.2 |
6.5 |
8.0 |
9.3 |
10.6 |
3.2 |
|
معدل الزنبرك ［N/CM］ |
600 |
830 |
1060 |
1290 |
1520 |
1750 |
|
|
التردد الطبيعي ［HZ］ |
2.1 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
|
الضغط P |
［بار］ |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［I］ |
|
الارتفاع H (مم) |
200 |
3.4 |
4.8 |
5.9 |
7.3 |
8.5 |
9.7 |
3.4 |
|
180 |
4.2 |
5.7 |
7.1 |
8.6 |
10.1 |
11.5 |
3.1 |
|
|
160 |
4.9 |
6.5 |
8.1 |
9.9 |
11.5 |
13.1 |
2.8 |
|
|
140 |
5.5 |
7.2 |
9.1 |
11.0 |
12.7 |
14.5 |
2.4 |
|
|
120 |
6.0 |
7.9 |
9.9 |
12.0 |
14.0 |
15.8 |
2.1 |
|
|
100 |
6.4 |
8.5 |
10.7 |
12.9 |
15.1 |
17.0 |
1.6 |
|
|
80 |
6.8 |
9.1 |
11.3 |
13.7 |
16.0 |
17.9 |
1.2 |
التشغيل
نظرًا لتصميمها المرن، فإن تركيب منفاخ الهواء أقل أهمية من الأسطوانات الهوائية التقليدية، والتي تتطلب عادةً تثبيتًا وتوجيهًا صارمين وتوفر فقط تحديد المحور، ويمكن أن تكون الألواح الطرفية خارج المركز بما يصل إلى 10 مم.
عند الضغط، سيتبع منفاخ الهواء خط أقل مقاومة. وبناءً على ذلك، يجب توخي الحذر مع هندسة التركيب في التطبيقات الزاوية.
عند إزالة الضغط، ستناسب منفاخ الهواء مساحات صغيرة بشكل مدهش، وهي مفيدة بشكل خاص لتثبيت أو تحريك الأحمال ذات الأشكال الغريبة أو الثقيلة جدًا.
أثناء التشغيل، يوصى بعدم السماح للوحدة بـ "الوصول إلى القاع" أو تحقيق أقصى ارتفاع لها. يمكن استخدام أجهزة ميكانيكية مختلفة لتحقيق ذلك.

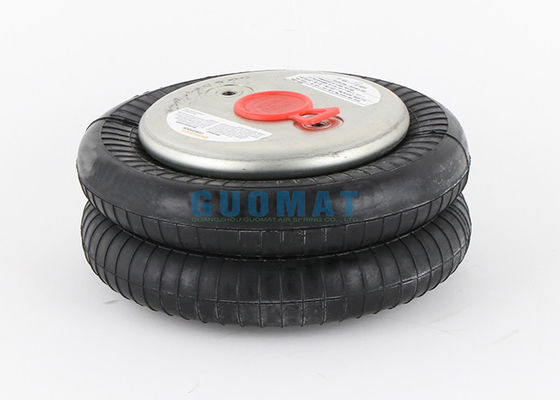

صورة المنتج
