| مكان المنشأ: | قوانغتشو، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 1B7070 |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | USD49.9-59.9/PC |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب متطلبات العملاء |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، T/T، ويسترن يونيون أو غيرها |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| شمال غرب: | 1.3 كغ | القدرة على الضغط: | 0.2-0.8 م PA |
|---|---|---|---|
| قطر اللوحة: | 115 ملم | مدخل الهواء: | G1 / 2 |
| أعلى ثقب اللوحة / مسمار: | م 8 | توب بلايت ديا: | 105 ملم |
| النوع: | مملوءة بالغاز | مادة الربيع: | المطاط والحديد |
| إبراز: | فيستو EB-165-65 الربيع الهوائي,ربيع هوائي لجهاز الحمل الصغير,FS70-7 Contitech الربيع الهوائي,Small Load Machine Air Spring,FS70-7 Contitech Air Spring |
||

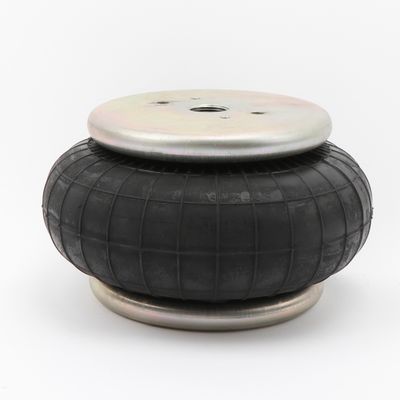

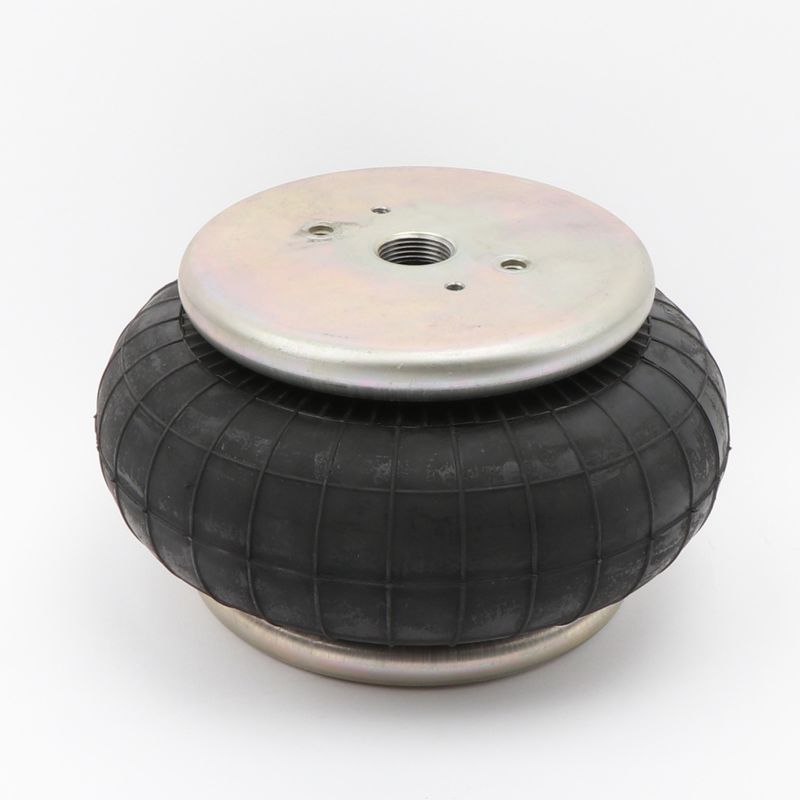

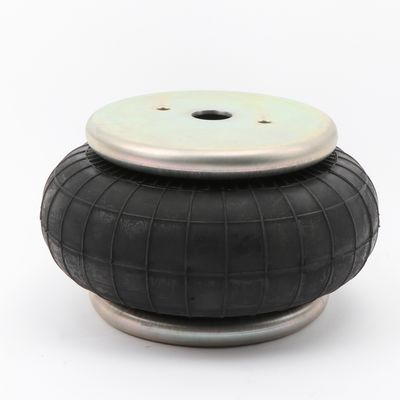

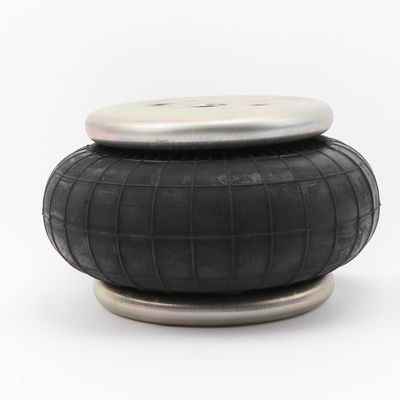

FS70-7 Contitech الربيع الهوائي Festo EB-165-65 ربيع الهواء الملتف واحد لجهاز الحمل الصغير
GUOMAT:1B7070 المعلمات والمواصفات الخاصة:
حفرة الصفيحة العلوية: 3 قطع
فتحة الصفحة العلوية: 2 قطع XM8X1.25
حفرة الصفحة السفلية: 2 قطع XM8X1.25
مدخل الهواء: G1/2
صفيحة الغطاء العلوية: 4.13 بوصة / 105 مم
قطر لوحة الغطاء السفلي: 4.13 بوصة / 105 مم
الارتفاع المنهار: 2.36 بوصة / 60 ملم
مسافة مركز المسمار من صفيحة الغطاء العلوية: 1.75 بوصة / 44.5 مم
مسافة مركز المسمار من صفيحة الغطاء السفلية: 1.75 بوصة / 44.5 مم
القوالب المطاطية القطر الطبيعي: 150 ملم
القوالب المطاطية MAX قطر:Φ165 مم
سجل العمل: ماكس 110 ملم إلى MIN 50 ملم
الحد الأقصى للطول: 4.33 بوصة / 110 ملم
الحد الأدنى للطول:1.97 بوصة / 50 ملم
مصنع المعدات الأصلية:
| أرقام المراجع |
| فينيكس: SP 1 B 05 فينيكس: SP1B05 |
| فيس إلىالربيع الهوائي: EB-165-65 فيس إلىالربيع الهوائي: EB 165 65 فيس إلىالربيع الهوائي: EB16565 |
| في الفورما: WBE 200-E1 ويفورما: WBE 200 E1 الشكل: WBE200E1 |
| "كونتيتيك": FS 70-7 كونتي تك: FS70-7 "كونتيتيك": FS707 |
| 1B7070 عزل الاهتزاز - قيم الخصائص الديناميكية | |||||||
| ارتفاع التصميم H: يوصى بـ 90 ملم، والحد الأدنى 70 ملم | |||||||
| الضغط p [بار] | 3 | 4 | 5 | 6 | 7 | 8 | المجلد V [l] |
| القوة (الحمل) [KN] | 2.7 | 3.7 | 4.7 | 5.7 | 6.6 | 7.7 | 9 |
| سرعة الربيع [N/cm] | 1040 | 1270 | 1530 | 1770 | 2060 | 2325 | 9 |
| التردد الطبيعي [هرتز] | 3.1 | 2.9 | 2.9 | 2.8 | 2.8 | 2.7 | 9 |
| 1B7070 التطبيق الهوائي - قيم الخصائص الثابتة | |||||||
| القوة F [kN] | |||||||
| الضغط p [بار] | 3 | 4 | 5 | 6 | 7 | 8 | المجلد الأول |
| الطول H [ملم] 100 | 2.2 | 3.1 | 4 | 4.8 | 5.7 | 6.6 | 1 |
| 90 | 2.7 | 3.6 | 4.6 | 5.6 | 6.5 | 7.5 | 0.9 |
| 80 | 3.1 | 4.1 | 5.1 | 6.2 | 7.3 | 8.3 | 0.8 |
| 70 | 3.4 | 4.5 | 5.6 | 6.7 | 7.9 | 9 | 0.7 |
| 60 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | 9.5 | 0.6 |
كيفية تحسين مقاومة ارتداء الأكياس الهوائية المطاطية؟
أنواع أخرى من الينابيع الهوائية للآلات الصناعية:
خط إنتاج رباعات الهواء GUOMAT:

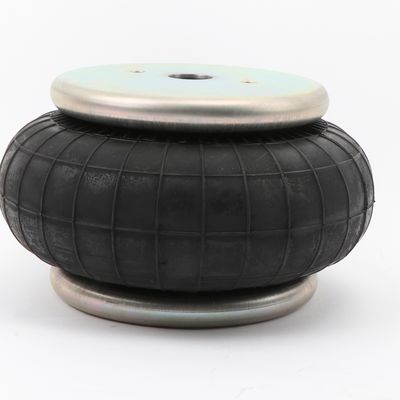

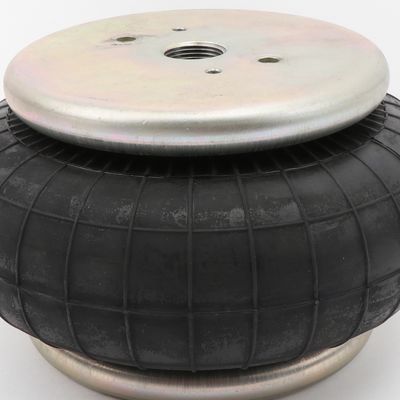

التفاصيل صور الربيع الهوائي 1B7070:
