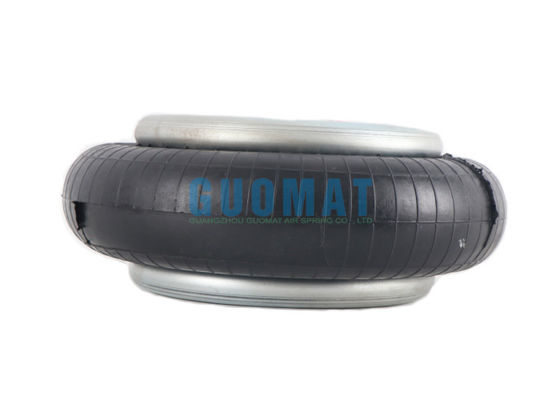

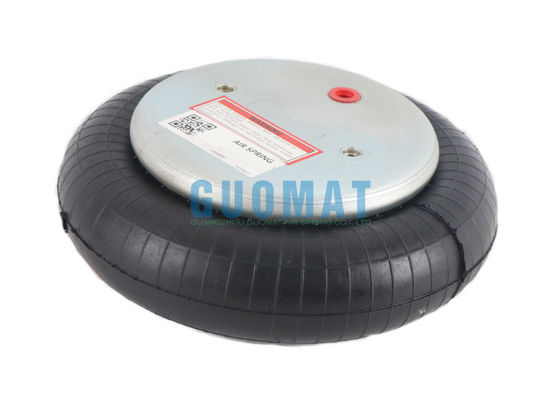

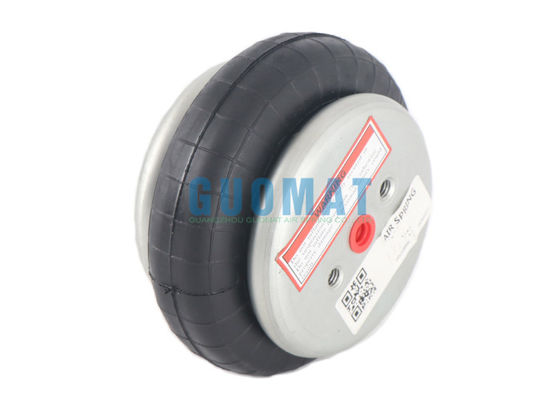

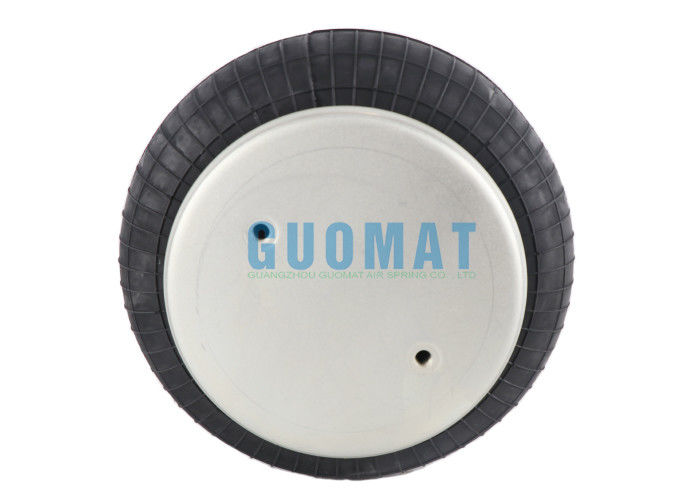

FS 200-10 Contitech Air Bellows Actuator SP1B12 فينيكس لفت محور الربيع الهوائي EB-250-85

تفاصيل المنتج:

مكان المنشأ:	غوانغدونغ، الصين
اسم العلامة التجارية:	GUOMAT
إصدار الشهادات:	ISO/TS16949:2009
رقم الموديل:	1B200-10

شروط الدفع والشحن:

الحد الأدنى لكمية:	6 قطع
الأسعار:	$49.9-59.9/pc
تفاصيل التغليف:	صندوق كرتوني قوي أو حسب حاجة العملاء
وقت التسليم:	2-8 يوم عمل
شروط الدفع:	T/T، ويسترن يونيون، L/C
القدرة على العرض:	1000 قطعة / أسبوع

مفصلة وصف المنتج

اسم المنتج:	ربيع الهواء الصناعي	ضمان:	12 شهرا
مادة:	معدن + مطاط	وظيفة:	تقليل الصدمة
فايرستون:	W01-M58-6374	كونتيتيك:	FS 200-10
نورجرين:	PM/31091	Dunlop (FR):	9 1/4x1 S09101
إبراز:	SP1B12 Contitech محرك الموجات الجوية,إيه بي-250-85 كونتيتيك هواء بيلوز محرك,محرك أجهزة التشغيل الهوائي , EB-250-85 Contitech Air Bellows Actuator , Phoenix Lift Axle Air Bellows Actuator

FS 200-10 Contitech Air Bellows Actuator SP1B12 Phoenix Lift Axle Air Spring EB-250-85

وصف المنتج

وصف المنتج	نابض هواء واحد
رقم الموديل	1B200-10
الضمان	ضمان لمدة سنة واحدة
المادة	مطاط طبيعي + فولاذ
بلد المنشأ	الصين
العلامة التجارية	GUOMAT/محايد
اللون	أسود
التطبيق	للآلات الصناعية
الجودة	جودة عالية
وقت التسليم	حوالي 3-8 أيام عمل
الحد الأدنى لكمية الطلب	10 قطع
طلب عينة	نعم

GUOMAT 1B200-10 بيانات فنية تفصيلية

اختبار الفشل ≥3 ملايين

درجة حرارة التشغيل -40℃ إلى +70℃

قطر اللوحة العلوية: 160 مم

قطر اللوحة السفلية: 160 مم

فتحة الغاز / مدخل الهواء: G3/4

القطر الطبيعي لمنفاخ المطاط: 220 مم

الارتفاع الطبيعي: 110 مم

سن اللوحة العلوية (الصامولة): 2XM8X1.25

سن اللوحة السفلية (الصامولة):2XM8X1.25

مسافة مركز المسمار للوحة العلوية: 89 مم

مسافة مركز المسمار للوحة السفلية: 89 مم

مسافة المسمار وفتحة الغاز للوحة العلوية: 38 مم

1B200-10 راجع أرقام OEM التالية

رقم قطعة Firestone: W01-M58-6374 / WO1-M58-6374

رقم قطعة Firestone: W01 M58 6374 / WO1 M58 6374

رقم قطعة Firestone: W01M586374 / WO1M586374

رقم قطعة Contitech: FS200-10

رقم قطعة Contitech: FS 200-10

رقم قطعة Contitech: FS200-10 CI

رقم قطعة Contitech: FS 200-10 CI

رقم قطعة Phoenix: SP1B12

رقم قطعة Phoenix: SP 1B12

رقم قطعة Phoenix: SP 1B 12

رقم قطعة Dunlop(FR): 9''1/4X1 S09101

رقم قطعة B-osch: 822419004

رقم قطعة Festo: EB-250-85

رقم قطعة Norgren: PM/31091 81/4X1

FS200-10 CI Contitech Air Spring

عزل الاهتزاز – قيم الخصائص الديناميكية
ارتفاع التصميم H: موصى به 4.33 بوصة، الحد الأدنى 3.54 بوصة

الضغط P	رطل لكل بوصة مربعة	40	60	80	100	120	Vol.V(in3)
القوة (الحمل)	رطل	1130	1750	2420	3100	3630	159
معدل النابض	رطل/بوصة	780	1210	1650	2080	2510
التردد الطبيعي	هرتز	2.6	2.6	2.6	2.6	2.6

تطبيق هوائي – قيم الخصائص الثابتة

القوة F

الضغط p	رطل لكل بوصة مربعة	406	60	80	100	120	Vol.V(in3)
الارتفاع H(بوصة)	4.5	1040	1620	2280	2910	3450	160
	4.0	1280	1960	2700	3380	3990	150
	3.5	1460	2220	3030	3800	4470	130
	3.0	1600	2430	3290	4120	4890	110
	2.5	1730	290	3480	4390	5250	86
