| مكان المنشأ: | غوانغدونغ، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 1B33014-1/4NPTF |
| الحد الأدنى لكمية: | 6 قطع |
|---|---|
| الأسعار: | $49.9-59.9/pc |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب حاجة العملاء |
| وقت التسليم: | 2-8 يوم عمل |
| شروط الدفع: | L/C، T/T، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| اسم المنتج: | زنبرك هوائي / وسادة هوائية / تعليق هوائي | الضمان: | سنة واحدة |
|---|---|---|---|
| المواد: | مطاط + فولاذ | التعبئة: | كرتون بني |
| كونتيتيك: | FS330-14 | الجوارب المطاطية رقم: | 1B330 |
| السكتة الدماغية: | 55mm-160mm | اللون: | أسود |
| إبراز: | FS330-14 وسائد هوائية صناعية من كونتيننتش,وسائد هوائية صناعية 1B330,عازل نابض هوائي من الصفيحة الفولاذية,Industrial Air Bags 1B330,Steel Plate Air Spring Isolator |
||

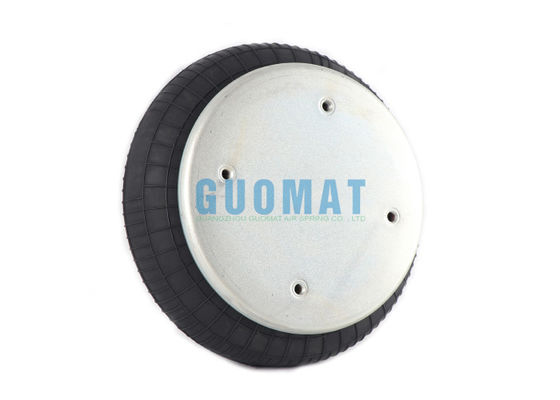

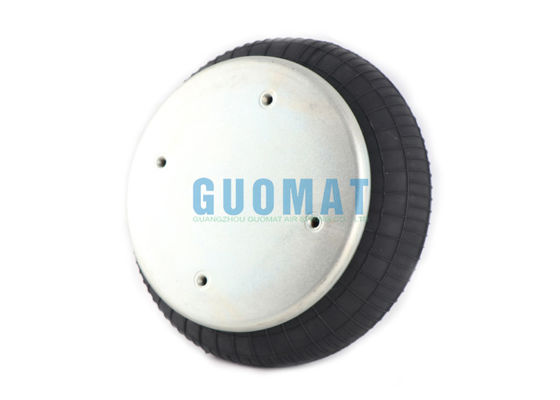

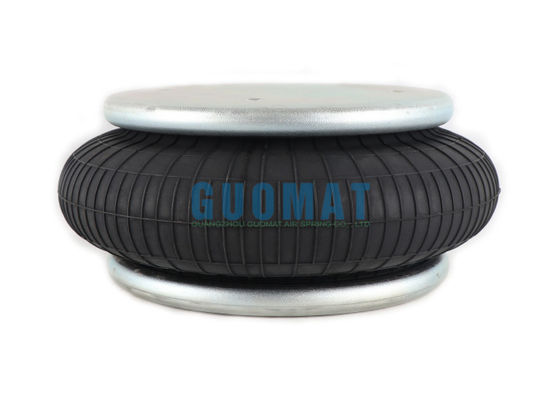

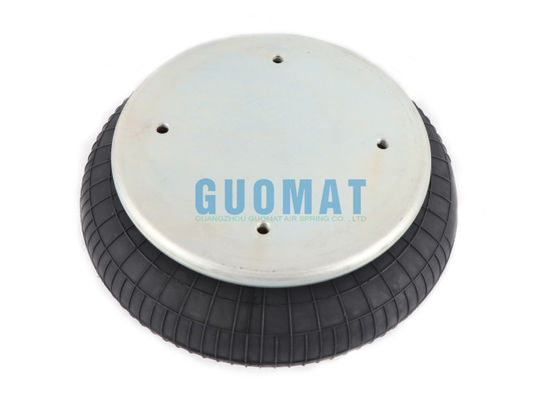

FS330-14 Contitech Industrial Air Bags 1B330 Steel Plate Air Spring Isolator 55mm-160mm Stroke
تفاصيل المنتج
النوع: كيس هواء تعليق هوائي ملفوف واحد
العلامة التجارية: GUOMAT
الحالة: جديد تمامًا
المادة: مطاط + فولاذ
الضمان: 12 شهرًا
وقت التسليم: حوالي 2 - 8 أيام عمل بعد استلام دفعتك
رقم OEM: Contitech FS330-14
رقم OEM: Contitech FS 330-14
رقم OEM: Contitech FS330-14 CI
رقم OEM: Contitech FS 330-14 CI
رقم OEM: Contitech FS330-14 CI 1/4NPTF
رقم OEM: Contitech FS 330-14 CI 1/4NPTF
البيانات الفنية
قطر اللوحة العلوية: 231 مم
وصلة الهواء: 1/4NPFT
فتحة ملولبة على اللوحة العلوية: 3 قطع 3/8-16UNC
المسافة المركزية بين الفتحات الملولبة للوحة العلوية: 157.5 مم
المسافة المركزية بين الفتحات الملولبة للوحة العلوية: 78.8 مم
المسافة بين الفتحات الملولبة العلوية وفتحات الهواء: 73 مم
قطر اللوحة السفلية: 231 مم
فتحة ملولبة على اللوحة السفلية: 4 قطع 3/8-16UNC
المسافة المركزية بين الفتحات الملولبة للوحة السفلية: 157.5 مم
القطر الخارجي الأقصى للمنفاخ المطاطي: 325 مم
FS330-14 Contitech Air Spring
عزل الاهتزاز – قيم الخصائص الديناميكية
ارتفاع التصميم H: موصى به 140 مم، الحد الأدنى 120 مم
| الضغط P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | الحجم V ［I］ |
| القوة (الحمل) ［KN］ | 11.6 | 15.5 | 9.5 | 23.4 | 27.4 | 31.2 | 7.4 |
| معدل الزنبرك ［N/cm］ | 261 | 332.2 | 409.4 | 486.5 | 567.8 | 637.6 | |
| التردد الطبيعي ［Hz］ | 2.4 | 2.3 | 2.3 | 2.3 | 2.3 | 2.2 |
تطبيق هوائي – قيم الخصائص الثابتة
القوة F [kN]
| الضغط P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | الحجم V ［I］ | |
| الارتفاع H ［mm］ | 151 | 10 | 1.3 | 16.8 | 20.3 | 24 | 27.6 | 7.8 |
| 130 | 12.6 | 17 | 21.4 | 26 | 30.2 | 34.8 | 7 | |
| 110 | 14.8 | 19.8 | 25 | 30 | 35.2 | 40.2 | 6.1 | |
| 90 | 16.2 | 21.8 | 27.4 | 33 | 38.6 | 44.2 | 5 | |
| 70 | 17.2 | 23 | 28.8 | 34.9 | 40.6 | 46.6 | 3.9 | |
تطبيق النوابض الهوائية الصناعية على آلات فحص الخرسانة
يعد تطبيق النوابض الهوائية الصناعية على آلات فحص الخرسانة حلاً فعالاً وشائعًا بشكل متزايد لمعالجة العديد من تحديات النوابض المعدنية أو المطاطية التقليدية في تقليل الاهتزاز وعزل الاهتزاز وحماية المعدات وكفاءة الفحص.
1. أداء ممتاز في تقليل الاهتزاز وعزل الاهتزاز
عزل الاهتزاز منخفض التردد وعالي الكفاءة: تتمتع النوابض الهوائية بترددات طبيعية منخفضة جدًا (عادة ما يتم تصميمها عند 1-3 هرتز أو حتى أقل)، والتي يمكنها عزل الاهتزازات متوسطة ومنخفضة التردد (عادة في نطاق 5-25 هرتز) الناتجة عن تشغيل آلات فحص الخرسانة. هذا يقلل بشكل كبير من طاقة الاهتزاز المنقولة إلى الأساس والهياكل المحيطة.
نسبة التخميد العالية: يمكن للهواء نفسه والتركيبات الداخلية (مثل فتحات الخانق) توفير تخميد جيد، مما يمنع بشكل فعال سعة آلة الفحص عند بدء التشغيل والتوقف أثناء المرور عبر منطقة الرنين وأثناء التشغيل، مما يقلل من ظاهرة "الصفع" ويجعل آلة الفحص تعمل بسلاسة أكبر.
الخصائص غير الخطية: تزداد صلابتها مع زيادة الحمل، مما يساعد على الحفاظ على خصائص اهتزاز مستقرة نسبيًا عندما تتغير حمولة آلة الفحص (مثل تقلبات معدل التغذية).
2. التسوية والتحكم في الارتفاع تلقائيًا
التعويض عن تسوية/تشوه الأساس: من خلال صمام ارتفاع أو جهاز تنظيم ضغط بسيط، يمكن للنابض الهوائي ضبط الارتفاع تلقائيًا أو يدويًا للتعويض عن التسوية غير المتساوية أو تشوه الأساس، مما يضمن بقاء جسم الفحص دائمًا في مستوى، وهو أمر بالغ الأهمية لكفاءة الفحص وعمر المعدات.
التكيف مع تغيرات الحمل: عندما تتغير كمية تراكم المواد على الشاشة، يمكن للنابض الهوائي ضبط ضغط الهواء الداخلي تلقائيًا للحفاظ على ارتفاع آلة الفحص دون تغيير بشكل أساسي وضمان استقرار زاوية الفحص.
3. تحسين كفاءة الفحص وجودة المنتج
معلمات الاهتزاز المستقرة: التشغيل السلس والسعة والتردد المستقرين هما أساس الفحص الفعال. يضمن العزل الممتاز للاهتزاز والاستقرار الذي يوفره النابض الهوائي أن المادة الموجودة على الشاشة تحصل على حركة رمي أكثر مثالية ويقلل من ظاهرة انسداد الثقوب والالتصاق الشبكي.
إطالة عمر الشاشة: تقليل التأثير والاهتزاز غير الضروريين، وتقليل تلف الإجهاد للشاشة.
4. حماية المعدات والهيكل
حماية هيكل الأساس: تقليل الحمل الديناميكي المنقول إلى الأساس بشكل كبير، وتقليل خطر تلف الإجهاد لهيكل المصنع أو منصة الدعم أو هيكل المعدات المتنقلة.
إطالة عمر الشاشة: تقليل الاهتزاز المنقول إلى هيكل الدعم ونظام القيادة للشاشة نفسها، وتقليل إجهاد المكونات الرئيسية (المحامل، المحركات، لحامات إطار الشاشة)، وإطالة العمر التشغيلي الإجمالي للمعدات.
تقليل الضوضاء: يعني عزل الاهتزاز الفعال أيضًا تقليل انتقال الضوضاء الهيكلية وتحسين بيئة العمل.
5. قدرة تحمل قوية للحمل وصلابة قابلة للتعديل
يمكن لنابض هوائي واحد أن يحمل عدة أطنان أو حتى عشرات الأطنان من الحمل، وهو مناسب جدًا لآلات فحص الخرسانة الكبيرة والثقيلة.
عن طريق ضبط ضغط الهواء التشغيلي، يمكن تعديل صلابة (قدرة تحمل الحمل) النابض الهوائي بسهولة لتتناسب مع متطلبات الوزن والخصائص الديناميكية للشاشة بشكل أكثر دقة.
وصف موجز لمبدأ العمل
يتم تركيب النابض الهوائي بين قاعدة (أو صندوق الشاشة) لآلة الفحص والأساس (أو إطار الدعم).
يتم ملء الهواء المضغوط في غرفة مغلقة تتكون من كيس هواء مطاطي وأجزاء معدنية (غطاء علوي، مكبس).
يتمدد كيس الهواء المطاطي ويتشوه تحت تأثير ضغط الهواء، مما يوفر الدعم والمرونة.
عندما تهتز الشاشة، يمتص النابض الهوائي طاقة الاهتزاز من خلال تشوه كيس الهواء المطاطي وانضغاط/تمدد الهواء الداخلي.
صمام الارتفاع (اختياري): متصل بين أكياس الهواء المتجاورة أو بين كيس الهواء والنقطة الثابتة. عندما يتغير ارتفاع الشاشة بسبب تغيرات الحمل أو الأساس غير المتساوي، يفتح/يغلق صمام الارتفاع تلقائيًا، وينفخ أو يفرغ كيس الهواء، ويحافظ على الارتفاع المحدد.
نحن نقدم بفخر نوابض هوائية بديلة عالية الجودة تتجاوز متطلبات OEM.
