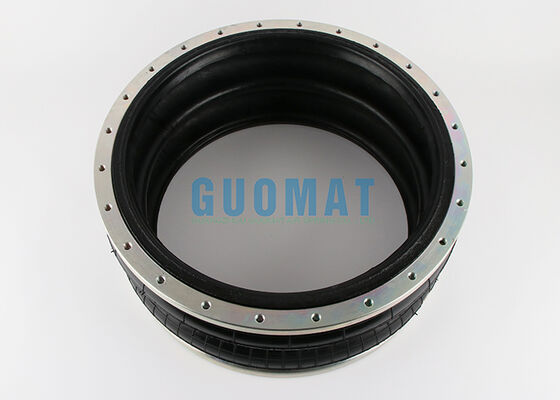

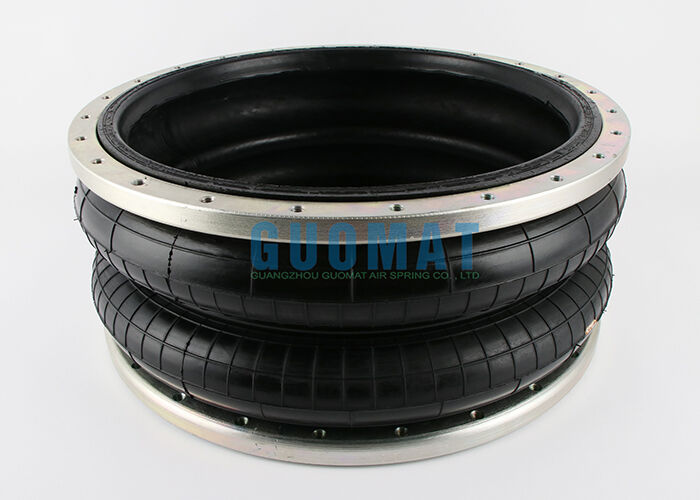

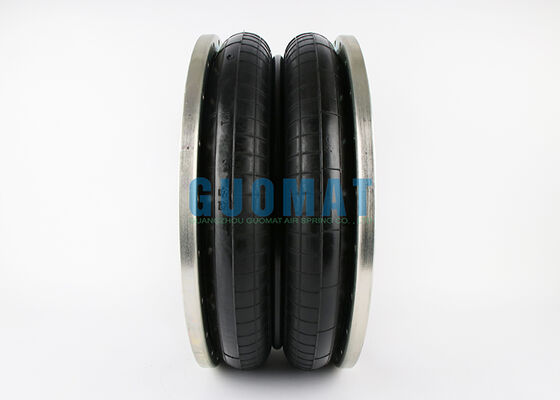

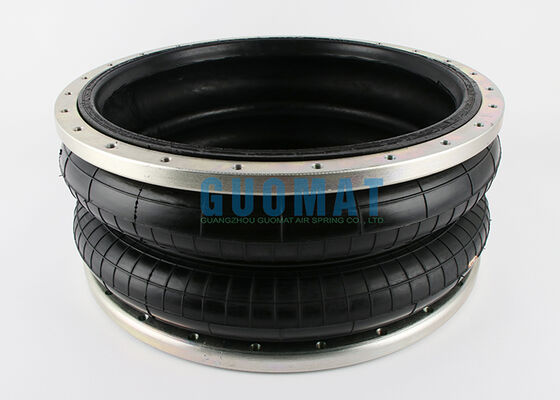

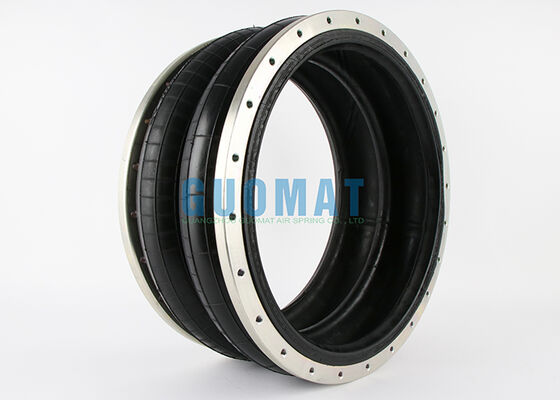

W01-358-7203 محرك هواء صناعي حجر نار 29 نوع مطاطي

تفاصيل المنتج:

مكان المنشأ:	قوانغدونغ، الصين
اسم العلامة التجارية:	GUOMAT
إصدار الشهادات:	ISO/TS16949, ISO9001
رقم الموديل:	2ح520217

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	$199.9-$299.9/PC
تفاصيل التغليف:	صندوق كرتوني قوي أو حسب متطلبات العملاء
وقت التسليم:	5-8 أيام عمل
شروط الدفع:	L/C ، D/A ، D/P ، Western Union
القدرة على العرض:	1000 قطعة/أسبوع

مفصلة وصف المنتج

وظيفة:	تقليل الاهتزاز	موك:	4 قطعة
يكتب:	نوع اتصال شفة	تصنيع المعدات الأصلية:	فايرستون W01-358-7203
لون:	أسود	شكل:	زنبرك هوائي مزدوج ملتوي
ضمان:	12 شهرا	جودة:	نوعية جيدة
إبراز:	أدوات مطاطية صناعية,محرك الهواء من طراز Firestone 29,نوابض هوائية صناعية مع ضمان , Firestone style 29 air actuator , Industrial air spring with warranty

W01-358-7203 محرك هواء صناعي حجر نار 29 نوع مطاطي

لمحة عامة عن المنتج

المواصفات	تفاصيل
العلامة التجارية	غومات
النموذج	2H520217
المواد	المطاط المتميز والصلب المُعزّز: توفر مكونات المطاط مرونة ممتازة ومقاومة للتعب؛ المكونات المعدنية مقاومة للصدأ من أجل عمر خدمة طويل.
نوع الهيكل	مزدوج الملفوف
الضمان	سنة واحدة: نحن نقدم ضمانا قويا لجودة المنتج.
التعبئة	صندوق كرتون بني قياسي: يضمن حماية جيدة للمنتج أثناء النقل؛ تعبئة نظيفة.
الحد الأدنى لكمية الطلب	4 قطع

أرقام قطع الغيار

المصنع: فايروستون رقم الأسلوب: 29

W01-358-7203

W01 358 7203

W013587203

مواصفات التثبيت والأبعاد

واجهة تركيب

قطر الشريط: 20.36 بوصة - يحدد العرض العام لسطح الختم والاتصال.
نمط المسامير (قطر دائرة المسامير): 19.00 بوصة - يحدد الترتيب الدائري لمسامير التثبيت للمحاذاة.
تكوين البروتين: 24 وحدة من 3/8-24 UNF المسمار - يشير إلى الكمية ونوع الخيوط القياسية للتثبيت الآمن.

الغلاف والمدى التشغيلي

الحد الأقصى لقطر المقصورة: 22.7 بوصة - أكبر عرض خارجي ، مهم للتخلي عن المساحة أثناء التثبيت.
الارتفاع الرئيسي المثبت: 9.5 بوصة - الارتفاع المرجعي في ظل ظروف التجميع القياسية.
نطاق السكتة الدماغية القابلة للاستخدام: 3.3 إلى 13.0 بوصة - التحول الرأسي المعتمد بين المواقف المضغوطة بالكامل والممتدة بالكامل.

إجراءات التثبيت

خطوة	العملية الرئيسية	النقاط التقنية وملاحظات التوضيح
1. تحديد الموقع	ضع الربيع الهوائي بين حامل القالب العلوي واللوحة العلوية لإطار الصحافة في موقع التثبيت المحدد.	متطلبات المواءمة: يجب أن يكون المحور المركزي للربيع محاذاً مع خط مركز الجهاز، مع انحراف مسموح به ≤ 0,2 درجة. يجب أن يوضح الرسم البياني نقاط القياس.
2. المسمار التشديد السابق	إدخال المسامير (على سبيل المثال، 24 قطعة من الدرجة 8.8 أو أعلى) من خلال ثقوب شاشة الربيع (على سبيل المثال، 24 × φ9.5mm) وإلى الثقوب المتداخلة في الإطار.	تسلسل التشديد: اتبع نمطًا قطريًا في مرحلتين (أولاً 50٪ من عزم الدوران ، ثم 100٪ من عزم الدوران النهائي). يجب أن تتوافق قيمة عزم الدوران مع مواصفات المسمار (على سبيل المثال ، لـ 3/8-24 UNF ،الدوران المقترح هو 28-32 N*m).
3. الاتصال الهوائي	قم بتوصيل خط إمدادات الهواء المصنع إلى منفذ مدخل الربيع عن طريق جهاز تحكم تصفية. يوصى باستخدام ختم خيوط PT.	إعداد الضغط: يجب ضبط الضغط الأولي عند 50٪ من ضغط العمل الاسمي (على سبيل المثال، إذا كان ضغط العمل 8 بار، تبدأ عند 4 بار) ، ثم ضبط دقيقة وفقا للحمل.
4معايرة السكتة الدماغية	ركض الصحافة يدويًا وقياس النطاق الفعلي للتوسع / الضغط للربيع.	حماية السكتة الدماغية: تأكد من أن سكتة الربيع تبقى دائمًا ضمن النطاق المحدد (على سبيل المثال ، 3.3-13 بوصة). يمكن تحقيق ذلك عن طريق ضبط المسامير الحدودية للإطار.
5التحقق من الختم	ضغط الربيع إلى 1.2 ضعف ضغط العمل واحتفظ به لمدة 15 دقيقة.	طريقة اختبار التسرب: تطبيق محلول الصابون على سطح التزاوج. تحقق من تكوين فقاعات مستمرة. انخفاض الضغط المسموح به ≤ 0.1 بار / دقيقة.
6اختبار الحمل	إجراء طابع مستمر باستخدام لوحات اختبار قياسية ومراقبة الاستجابة الديناميكية للربيع.	معايير الأداء: يجب أن يحافظ الربيع على ضغط خطي أثناء التشغيل دون اهتزاز أو انحراف غير طبيعي. يمكن استخدام جهاز استشعار تحريك الليزر للمراقبة.
