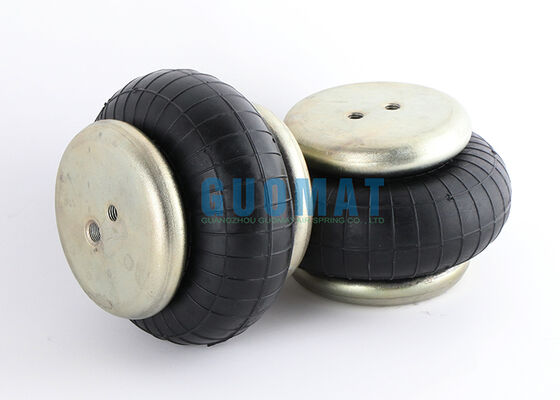

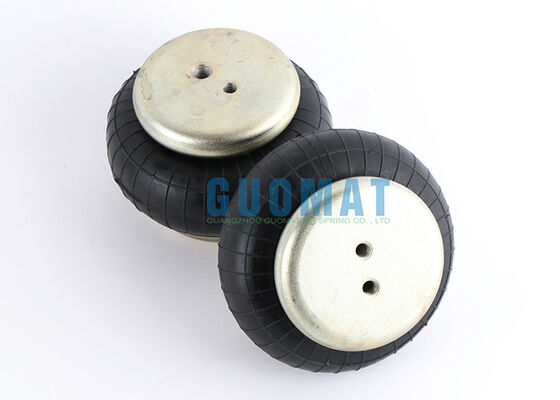

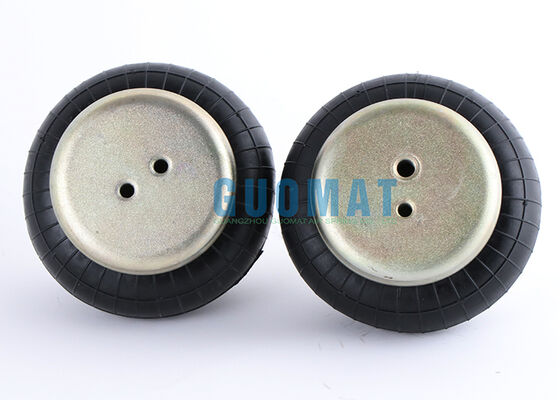

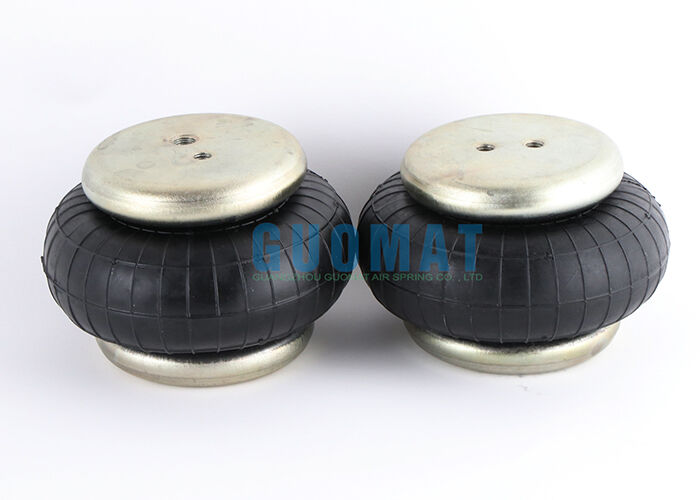

تركيب هواء G1/8 FS 40-6 من كونتيننتش، نابض هواء ذو طية واحدة 2681001000 للصناعة

تفاصيل المنتج:

مكان المنشأ:	قوانغدونغ، الصين
اسم العلامة التجارية:	GUOMAT
إصدار الشهادات:	ISO/TS16949:2009
رقم الموديل:	1B4060

شروط الدفع والشحن:

الحد الأدنى لكمية:	6pcs
الأسعار:	$49.9-59.9/pc
تفاصيل التغليف:	صندوق كرتون قوي أو كما يحتاج العملاء
وقت التسليم:	2-8 أيام العمل
شروط الدفع:	خطاب الاعتماد، تي/تي، ويسترن يونيون
القدرة على العرض:	1000 قطعة/أسبوع

مفصلة وصف المنتج

اسم:	زنبرك هوائي واحد ملتف	أسلوب:	نمط ملتوي واحد
مادة:	المطاط والصلب	ضمان:	12 شهرا
طلب:	المعدات الصناعية	عملية:	مملوء بالغاز
لون:	أسود	تصنيع المعدات الأصلية:	كونتيننتش FS40-6
إبراز:	تركيب هواء G1/8 , نابض هواء صناعي,Contitech ربيع الهواء الملتف واحد,FS 40-6 نابض هواء صناعي , FS 40-6 industrial air spring

G1/8 إعداد الهواء FS 40-6 Contitech ربيع الهواء الملتف واحد 2681001000 للصناعة

تفاصيل المنتج

النوع	الوسادة الهوائية الملتوية
العلامة التجارية	غومات
رقم الطراز	1B4060
اللون	أسود
التطبيق	إرفع
الضمان	12 شهراً
الدفع	T/T L/C ويسترن يونيون
التعبئة	علبة
تاريخ التسليم	2-8 أيام عمل

أرقام أجزاء الإشارات المتقاطعة

رقم الربيع الجوي لشركة "كونتيتيك": FD40-6
رقم الربيع الهوائي لشركة "كونتيتيك": FD 40-6
رقم الربيع الهوائي لشركة "كونتيتيك": FD40-6 CI
رقم الربيع الجوي لشركة "كونتيتيك": FD 40-6 CI
رقم الربيع الهوائي: 2681001000
رقم الربيع الجوي في فينيكس SP1B04
رقم ربيع جوي فينيكس: SP 1B04
رقم ربيع جوي فينيكس: SP 1B 04
رقم الربيع الجوي: WBE100-E1
رقم الربيع الهوائي: WBE 100-E1

المواصفات التقنية

درجة حرارة العمل	-40°C إلى +70°C
اختبار الفشل	3 ملايين
قطر لوحة الغطاء العلوية	90ملم
قطر لوحة الغطاء السفلي	90ملم
فتحة الغاز / مدخل الهواء	G1/8
القوالب المطاطية MAX قطرها	145ملم
ضربة العمل	ماكس 110 ملم إلى MIN 50 ملم
المسمار (الجوز) الأسنان	1XM8X1.25
مسدس الغطاء السفلي الصفيحة (المكسرة) الأسنان	2XM8X1.25
مسافة مركز المسمار من صفيحة الغطاء العلوية	20ملم
مسافة مركز المسمار من صفيحة الغطاء السفلية	20ملم

بيانات الأداء

الضغط P [بار]	3	4	5	6	7	8	المجلد V [I]
القوة (الحمل) [KN]	1.5	2.1	2.6	3.2	3.8	4.4	0.51
معدل الربيع [N/cm]	790	965	1150	1325	1505	1685
التردد الطبيعي [هرتز]	3.6	3.4	3.3	3.2	3.1	3.1

الضغط P [بار]	3	4	5	6	7	8	المجلد V [I]
الطول H [ملم] 100	1.1	1.5	2.0	2.4	2.9	3.4	0.55
الارتفاع H [ملم] 90	1.5	2.1	2.6	3.2	3.8	4.4	0.51
الطول H [ملم] 80	1.9	2.5	3.2	3.8	4.5	5.2	0.45
الطول H [ملم] 70	2.2	2.9	3.7	4.4	5.2	5.9	0.38
الطول H [ملم] 60	2.5	3.3	4.0	4.8	5.7	6.5	0.30

توصيات التثبيت والاستخدام

احتياطات التثبيت

فحص الاتصال:قبل التثبيت، تأكد من أن واجهة G1/8 الملفوفة نظيفة وخالية من الأجسام الغريبة. يوصى بشريط الختم أو مواد الختم السائلة.
تثبيت الموازنة:يجب أن تكون الوسادة الهوائية محسومة بشكل طبيعي أثناء التثبيت ، وتجنب القطع أو التواء.
إجراء التضخم:يجب أن يبدأ التضخم الأولي عند ضغط منخفض ويزداد تدريجياً إلى ضغط العمل ، وتجنب تأثيرات الضغط العالي المفاجئة.
اعتبارات الحماية:في البيئات التي يمكن أن تطير فيها الحطام أو الأجسام الغريبة ، يوصى بغطاء وقائي.

توصيات الاستخدام

اختيار الضغط:يوصى بـ 2-4 بار لتطبيقات خفض الاهتزاز العامة ؛ يوصى بـ 3-6 بار لتطبيقات التسوية الدقيقة.
تكوين النظام:يوصى باستخدامها مع صمام تنظيم الضغط الدقيق ومقياس الضغط للتحكم الدقيق.
التفتيش الدوري:تحقق من حالة السطح والاحتفاظ بالضغط من الوسادة الهوائية كل شهر.
دورة الصيانة:في ظل ظروف التشغيل العادية، يوصى بإجراء فحص شامل كل عامين.
