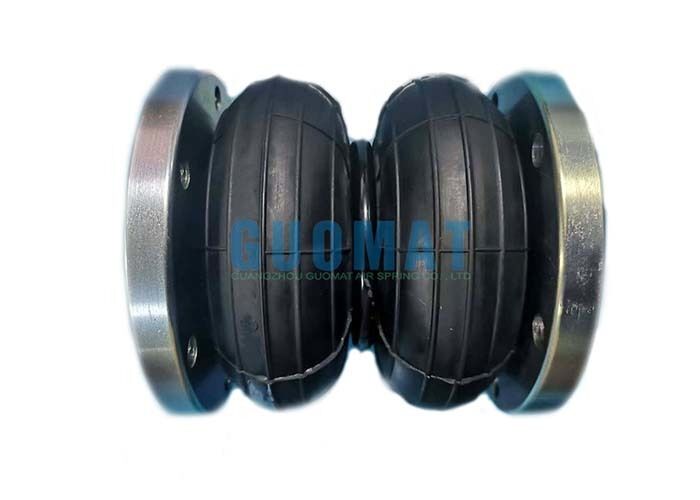

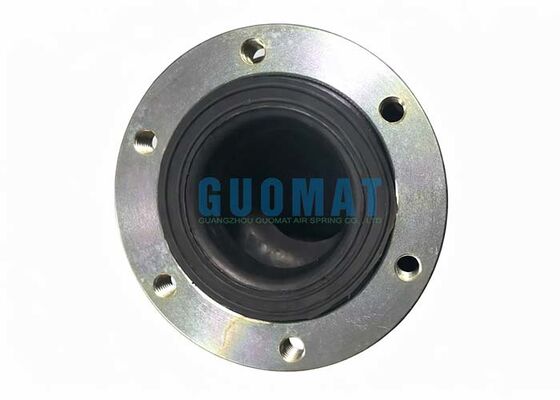

2H160166 رصيف هوائي صناعي مزدوج التلف 108 ملم تعليق صدمة الهواء

تفاصيل المنتج:

مكان المنشأ:	قوانغدونغ، الصين
اسم العلامة التجارية:	GUOMAT
إصدار الشهادات:	ISO/TS16949:2009
رقم الموديل:	2H160166

شروط الدفع والشحن:

الحد الأدنى لكمية:	6 قطعة
الأسعار:	$99.9-159.9/pc
تفاصيل التغليف:	صندوق كرتوني قوي أو حسب حاجة العملاء
وقت التسليم:	2-8 أيام عمل
شروط الدفع:	تي / تي، ويسترن يونيون، خطاب الاعتماد
القدرة على العرض:	1000 قطعة/أسبوع

مفصلة وصف المنتج

مادة:	المطاط + الصلب	طلب:	المعدات الصناعية
عينة:	متاح	حزمة النقل:	كرتون
عملية:	مملوء بالغاز	قوات:	2H160166
إبراز:	ربيع هوائي صناعي مزدوج,تعليق صدمة الهواء 108 ملم,نوابض هوائية صناعية مع ضمان , 108mm stroke air shock suspension , industrial air spring with warranty

2H160166 نابض هواء صناعي مزدوج الالتفاف شوط 108 مم تعليق صدمة الهواء

نظرة عامة على المنتج

يتميز نابض الهواء 2H160166 بتصميم مزدوج الالتفاف (نوع 2H)، مما يوفر قدرة حمل أعلى واستقرارًا رأسيًا محسّنًا مقارنة بالهياكل ذات الالتفاف المفرد. باستخدام الهواء المضغوط كوسيط مرن، فإنه يوفر حركة سلسة، وعزل فعال للاهتزاز، وصلابة قابلة للتعديل لمختلف التطبيقات الصناعية.

المواصفات الفنية

قطر الشفة العلوية	160 مم
فتحات ملولبة علوية	6 قطع XM10
المسافة المركزية بين الفتحات الملولبة العلوية	135 مم
قطر الشفة السفلية	146 مم
فتحات ملولبة سفلية	6 قطع XM10
المسافة المركزية بين الفتحات الملولبة السفلية	135 مم
الحد الأقصى للقطر الخارجي	175 مم
الارتفاع الطبيعي	166 مم
الحد الأدنى للارتفاع	82 مم
الحد الأقصى للارتفاع	190 مم
الشوط	108 مم

بيانات سعة الحمل والأداء

ارتفاع التركيب (مم)	قدرة التحمل عند ضغط التعبئة (MPa)							الحجم عند 0.7MPa (dm³)
	0.2 ميجا باسكال	0.3 ميجا باسكال	0.4 ميجا باسكال	0.5 ميجا باسكال	0.6 ميجا باسكال	0.7 ميجا باسكال	0.8 ميجا باسكال
82	364	538	713	892	1071	1251	1430	0.86
116	262	397	537	674	815	950	1095	1.27
150	190	290	391	490	597	700	802	1.64
166	149	237	325	413	502	593	684	1.77
190	76	128	180	233	287	342	398	1.92
201	23	55	83	111	148	183	220	1.95

الصلابة والتردد عند ارتفاع التصميم
ضغط التعبئة (MPa)	0.2	0.3	0.4	0.5	0.6	0.7	0.8
الصلابة الرأسية (كجم/سم)	39	54	72	89	107	125	138
التردد الطبيعي (هرتز)	2.56	2.4	2.35	2.33	2.31	2.3	2.25
التردد الطبيعي (دورة في الدقيقة)	154	144	141	140	139	138	135

الميزات الرئيسية

تصميم مزدوج الالتفاف عالي السعة: يزيد هيكل المنفاخ ذو الطبقتين من حجم الهواء الفعال ويوفر قدرة تحمل محسّنة مع الحفاظ على ارتفاع تركيب مدمج.
شوط فعال 108 مم: يوفر حركة رأسية كافية لامتصاص الاهتزاز، وتسوية الآلات، وتشغيل خطي قصير الشوط.
منفاخ مطاطي مقوى ومتين: مصنوع من مطاط صناعي متعدد الطبقات مدعم بالأسلاك لضمان مقاومة الإجهاد، والتشقق، ودورات الضغط.
صلابة وارتفاع قابلان للتعديل: يمكن تعديل ضغط الهواء لضبط دعم الحمل بدقة، وأداء عزل الاهتزاز، وارتفاع التشغيل.
تشغيل خالٍ من الصيانة: على عكس النوابض الميكانيكية، تتطلب النوابض الهوائية الحد الأدنى من الصيانة وتوفر عمر خدمة أطول في ظل ظروف التشغيل المناسبة.
