24 قطعة × 3/8-24 UNF عازل تعليق هوائي FS1330-11 RS بديل منفاخ هواء Contitech

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	GUOMAT
إصدار الشهادات:	ISO/TS16949:2009
رقم الموديل:	1H1330-11

شروط الدفع والشحن:

الحد الأدنى لكمية:	6 قطعة
الأسعار:	US$399.9-499.9/PC
تفاصيل التغليف:	صندوق كرتوني قوي أو حسب حاجة العملاء
وقت التسليم:	3-7 أيام عمل
شروط الدفع:	خطاب الاعتماد، د/أ، د/ف، تي/تي
القدرة على العرض:	1000 قطعة/أسبوع

مفصلة وصف المنتج

نوع الإعداد:	الاستبدال المباشر	نوع المنتج:	نوع واحد معقد
فترة الضمان:	12 شهرا	غطاء لوحة ضياء:	17.75 بوصة
كونتيتيك:	FS 1330-11 Rs	غاية:	تقليل الصدمة
اسم آخر:	الهواء أسفل	ضمان:	1 سنة
إبراز:	24 قطعة 3/8-24 UNF عازل تعليق هوائي , بديل منفاخ هواء Contitech , نوابض هوائية صناعية مع ضمان

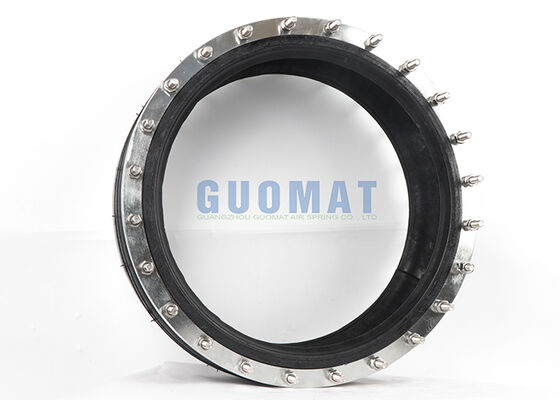

24 قطعة × 3/8-24 UNF عازل تعليق هوائي FS1330-11 RS Contitech منفاخ هواء بديل

عازل التعليق الهوائي GUOMAT 1H1330-11 هو منفاخ هواء مطاطي شديد التحمل مصمم كبديل مباشر لتطبيقات زنبرك الهواء Contitech FS1330-11 RS. يتميز بـ 24 قطعة من وصلات ملولبة 3/8-24 UNF، ويوفر هذا المكون الصناعي تثبيتًا آمنًا لعزل الاهتزازات وأنظمة التعليق الهوائي.

مصنوع من منافيخ مطاطية مقواة، يوفر عازل التعليق الهوائي هذا دعمًا مرنًا، وتقليلًا فعالًا للاهتزازات، وامتصاصًا للصدمات، وقدرات تعديل دقيقة للارتفاع. مثالي للآلات والمعدات الصناعية التي تتطلب عزلًا هوائيًا موثوقًا.

مواصفات المنتج

النوع: زنبرك هواء ذو شفة

توافق OEM: Contitech FS1330-11, Contitech FS 1330-11, Contitech FS1330-11 RS, Contitech FS 1330-11 RS

البيانات الفنية

قطر الشفة: 17.75 بوصة

الحد الأقصى للقطر الخارجي: 20.9 بوصة

مسامير: 24 × 3/8-24 UNF

مسافة مركز المسامير إلى المركز: 16.5 بوصة

الحد الأقصى للارتفاع: 6.5 بوصة

الحد الأدنى للارتفاع: 2.0 بوصة

الحد الأدنى للضغط: 0 رطل لكل بوصة مربعة

قوة الإرجاع إلى الحد الأدنى للارتفاع: ≤20 رطل

الوزن الإجمالي مع حلقات الخرز والمسامير والصواميل والوردات: 16.1 رطل

أداء عزل الاهتزازات

ارتفاع التصميم H: موصى به 5.0 بوصة، الحد الأدنى 4.1 بوصة

الضغط (رطل لكل بوصة مربعة)	40	60	80	100	120	الحجم V (بوصة مكعبة)
القوة/الحمل (رطل)	8040	12060	16080	20100	20100	1114
معدل الزنبرك (رطل/بوصة)	4268	6218	8025	9932	11722	-
التردد الطبيعي (هرتز)	2.2	2.2	2.2	2.2	2.2	-

أداء التطبيق الهوائي

القوة F (رطل)	الضغط P (رطل لكل بوصة مربعة)	20	40	60	80	100	120	الحجم (بوصة مكعبة)
الارتفاع H (بوصة)	5.5	3620	7230	10850	14470	18080	21700	1224
	5	4020	8040	12060	16080	20100	24120	1112
	4.5	4370	8740	13110	17480	21850	26210	994
	4	4720	9440	14150	18870	23590	28310	871
	3.5	5010	10030	15040	20050	25060	30080	766
	3	5240	10480	15720	20970	26210	31450	632
