| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 3H580384 |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| تفاصيل التغليف: | علبة كرتون قوية أو حسب حاجة العملاء |
| وقت التسليم: | 2-8 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، باي بال أو غيرهم |
| القدرة على العرض: | 1000pcs في الأسبوع |
| مواد: | سبائك الألومنيوم والمطاط | فايرستون: | W01-358-7306 |
|---|---|---|---|
| ضمان: | 12 شهر | الوزن الصافي: | 19.5 كجم |
| اسم آخر: | صناعة الهواء الربيع المعزل | قدرة الضغط: | 0.2-0.8 م باسكال |
| الوزن الإجمالي: | 20.5 كجم | حلقة شفة: | مع أو بدون |
| طريقة التوصيل: | اتصال شفة | حجم خاتم شفة: | 638 ملم |
| دائرة بولت ديا: | 596 ملم | ||
| تسليط الضوء: | ثقوب لولبية ربيعية صناعية,W01-358-7306,638mm ثقوب لولبية زنبركية هوائية صناعية |
||

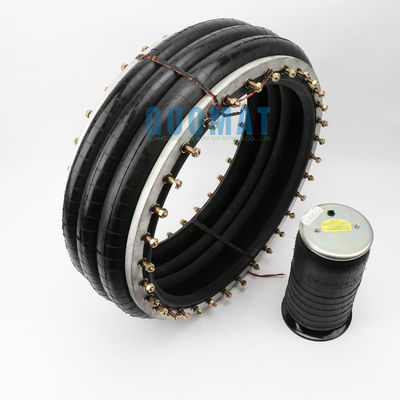

W01-358-7306 Firestone الصناعية الهواء الينابيع بوصة ثقوب المسمار اثنين من رقائق عالية القوة نمط 321
مواصفات النوابض الهوائية الثلاثية الصناعية
وصف التجمع
وصف
رقم طلب التجميع
نمط 321
حلقات خرز ألومنيوم مضلعة العنق (تباعد غير متساوي) 17/8 ب ، ن ، ث
رقم فايرستون منفاخ:321
رقم قطع غيار فايرستون: W01-358-7306
رقم قطع غيار فايرستون: W01 358 7306
رقم أجزاء Firestone: W013587306
مقاسات W01-358-7306 فايرستونربيع الهواء:
| رقم جزء الشركة المصنعة |
W01-358-7306 ، W013587306 ، W01 358 7306 WO1-358-7306 ، WO13587306 WO1 358 7306 |
نوع خاتم الخرزة | 4 |
| أقصى قطر عند 7 بار (مم) | 709 | Dim # C (قطر دائرة الترباس مم) | 597 |
| الارتفاع الأقصى (مم) | 114 | عدد البراغي (كل حلقة) | 32 |
| أقصى شوط (مم) | 361 | ارتفاع التصميم (مم) | 381 |
| الحد الأدنى للارتفاع القابل للاستخدام (مم) | 475 | 3 بار (كيلو نيوتن) | 78.5 |
| 25 مم (كيلو نيوتن) | 174.6 | 5 بار (كيلو نيوتن) | 132.9 |
| 50٪ من ماكس السكتة الدماغية (كيلو نيوتن) | 150 | 7 بار (كيلو نيوتن) | 187.9 |
| السكتة الدماغية القصوى (كيلو نيوتن) | 106.5 | التردد الطبيعي (@ 5 بار) (fn (هرتز) | 1.2 |
| تطبيق Technigram؟ | 113 | 7 هرتز | 97 |
| مواد | 2-رقائق ، سلك عالي القوة | 13 هرتز | 99.3 |
| 25 هرتز | 99.8 |
بيانات W01-358-7306 Firestone ربيع الهواء:
|
ارتفاع التجميع (مم)
|
440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
| الحجم @ 7 بار (سم مكعب) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
| منطقة EFF @ 7 BAR (سم مربع) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
|
قوة kN
|
@ 3 بار
|
67.39 | 74.50 | 80.12 | 84.65 | 88.33 | 91.63 | 95.16 | 99.35 |
|
@ 4 بار
|
92.19 | 101.14 | 108.37 | 114.48 | 119.71 | 124.49 | 129.35 | 134.85 | |
|
@ 5 بار
|
116.52 | 127.36 | 136.16 | 143.61 | 150.09 | 156.08 | 162.19 | 168.98 | |
|
@ 6 بار
|
143.26 | 155.70 | 165.72 | 174.35 | 182.12 | 189.54 | 197.05 | 204.99 | |
|
@ 7BAR
|
167.54 | 181.66 | 192.94 | 202.76 | 211.80 | 220.56 | 229.36 | 238.43 |
البيانات 2 من W01-358-7306 Firestone ربيع الهواء:
| الخصائص الديناميكية عند ارتفاع التصميم 380 مم (مطلوب لتصميم عازل الهواء فقط) | |||
|
مقياس الضغط (شريط) |
تحميل (KN) | معدل الربيع (kN / m) | التردد الطبيعي هرتز |
| 3 | 77.48 | 465 | 1.22 |
| 4 | 104.95 | 592 | 1.18 |
| 5 | 132.00 | 716 | 1.16 |
| 6 | 160.98 | 839 | 1.14 |
| 7 | 187.60 | 954 | 1.12 |
التفاصيل 1 من W01-358-7306 فايرستون ربيع الهواء:
قطع غيار 2 من W01-358-7306 فايرستون ربيع الهواء:
