| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | 220-10 |
| الحد الأدنى لكمية: | 6 قطع |
|---|---|
| الأسعار: | $59.9-69.9/pc |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب حاجة العملاء |
| وقت التسليم: | 2-8 يوم عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| اسم المنتج: | زنبرك تعليق هوائي مزدوج ملتف | مادة الربيع: | مطاط + فولاذ |
|---|---|---|---|
| ضمان: | سنة واحدة | نوع الربيع: | نوع مهواة |
| ماكس ديا المطاط.: | 250 ملم | لوحة ديا.: | 161 ملم |
| حجم التعبئة: | 24 * 24 * 24 سم | نوع فتحة الغاز: | 1/4 NPTF، G 3/4 |
| تسليط الضوء: | 161 ملم ديا. زنبرك هوائي صناعي,زنبرك هوائي صناعي مفرد ملتوي,زنبرك هوائي صناعي Contitech FS 200-10 |
||
Contitech FS 200-10 CI كونتيننتال بيلوز ستايل ، زنبرك هوائي صناعي مفرد
مواصفات المنتج
FS 200-10 CI G1 / 4 G3 / 4 OS ، زنبرك هوائي صناعي من نوع Bellow Stype ، مفردة ملتوية ، 200 سم مربع Aiea ، 89 مم حد أقصى للشوط ، لوحة خرز مجعد ، خيوط تثبيت نسائية
FS 200-10 البيانات الفنية للزنبرك الهوائي
FS 200-10 بيانات لوحة الغلاف
قطر لوحة الغطاء العلوي: 161 مللي متر
بين مسافة الفتحة الملولبة: 89 مللي متر
بين الفتحة الملولبة وفتحة الهواء المسافة: 38.1 / 44.5 مللي متر
قطر لوحة الغطاء السفلي: 161mm
FS 200-10 صواميل مخفية
برغي (صواميل) على لوحة الغطاء العلوي: 2XM8
برغي (صواميل) على لوح الغطاء السفلي: 2XM8
البرغي (الصواميل) العمق M8: 15 مم
M8 = 25 نيوتن متر
FS 200-10 منفاخ مطاطي
أقصى قطر منفاخ مطاطي: 250 مم
FS 200-10ضربة العمل
ضربة العمل: 51mm ~ 140mm
الارتفاع الأقصى: 140 ملم
الارتفاع الأدنى: 51 ملم
الارتفاع المضغوط: 89 ملم
مدخل هواء FS 200-10 / فتحة غاز
مدخل الهواء / فتحة الغاز: G 1/4 G 3/4
ع 1/4 = 25 نيوتن متر
ع 3/4 = 25 نيوتن
طلب المعلومات
| رقم. | يكتب | رقم الطلب |
| 1 | خوار المطاط | - |
| 2 |
مع اللوحة العلوية ومدخل الهواء G3 / 4 انحراف منفذ المدخل هو 38.1 مم |
- |
| 3 |
مع اللوحة العلوية ومدخل الهواء G1 / 4 انحراف منفذ المدخل هو 44.5 مم |
- |
| 4 | مع اللوحة العلوية ، كتلة عازلة ومدخلات G1 / 4 مطار،انحراف منفذ المدخل هو 44.5 مم |
- |
| 5 | مع لوحة الفولاذ المقاوم للصدأ ، مدخل الهواء G3 / 4 فم،انحراف منفذ المدخل هو 38.1 مم |
- |
المقياس التقني
الضغط الأدنى: 0 بار
قوة الاستعادة إلى الحد الأدنى للارتفاع: ≤ 200 N
الوزن الإجمالي (بما في ذلك لوحة الغطاء): 2.3 كجم
تطبيقات عزل الاهتزاز - القيم الذاتية الديناميكية
ارتفاع التصميم H: 110 مم موصى به ، 90 مم كحد أدنى
| الضغط P [بار] | 3 | 4 | 5 | 6 | 7 | 8 | الحجم الخامس [ل] |
| القوة (التحميل) F [KN] | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.7 |
| صلابة الربيع [N / cm] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2.7 |
| التردد الطبيعي [هرتز] | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.7 |
تطبيقات تعمل بالهواء المضغوط - قيم ذاتية ثابتة
القوة F [KN]
| الضغط ف ［بار］ | 3 | 4 | 5 | 6 | 7 | 8 | حجم V ［I］ | |
| ارتفاع ح ［مم］ | 120 | 4.5 | 6.2 | 8.2 | 10.4 | 12.1 | 13.8 | 2.8 |
| 110 | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.6 | |
| 100 | 6.3 | 8.6 | 11.0 | 13.4 | 15.5 | 17.5 | 2.4 | |
| 90 | 7.0 | 9.4 | 12.1 | 14.6 | 17.0 | 19.2 | 2.2 | |
| 80 | 7.6 | 10.2 | 13 | 15.7 | 18.2 | 20.6 | 1.9 | |
| 70 | 8.1 | 10.9 | 13.6 | 16.5 | 19.3 | 21.9 | 1.6 | |
| 60 | 8.5 | 11.3 | 14.2 | 17.1 | 20.1 | 23.0 | 1.3 | |
مقدمة من الزنبرك الهوائي المطاطي Contitech
يتم استخدام الزنبرك الهوائي المطاطي على نطاق واسع في معدات صناعة الورق ، وآلات الجلود ، وطاولة الاهتزاز ، ومعدات النسيج ، والتعدين ، والآلات وغيرها من الصناعات.الزنبرك الهوائي المطاطي المستخدم في المعدات الصناعية مقسم تقريبًا إلى نوابض هوائية ذات طبقة واحدة وطبقة مزدوجة وثلاث طبقات وفقًا لعدد طبقات أجسامها المطاطية.
عندما تعمل الوسادة الهوائية المطاطية ، يتم ملء التجويف الداخلي بهواء مضغوط لتشكيل عمود هواء مضغوط.مع زيادة حمل الاهتزاز ، ينخفض ارتفاع الزنبرك ، ويقل حجم التجويف الداخلي ، ويزداد صلابة الزنبرك ، وتزداد مساحة التحمل الفعالة لعمود الهواء الداخلي للتجويف ، وقدرة تحمل الزنبرك يزيد في هذا الوقت.عندما ينخفض حمل الاهتزاز ، يزداد ارتفاع الزنبرك ، ويزداد حجم التجويف الداخلي ، وتقل صلابة الزنبرك ، وتقل مساحة التحمل الفعالة لعمود الهواء الداخلي للتجويف ، وتقل قدرة تحمل الزنبرك.بهذه الطريقة ، ضمن السكتة الدماغية الفعالة لنابض الهواء ، يكون للارتفاع وحجم التجويف الداخلي وقدرة تحمل الزنبرك الهوائي انتقال سلس ومرن مع زيادة حمل الاهتزاز وتقليله ، والتحكم عالي الكفاءة في السعة والاهتزاز الحمل يحدث.يمكن أيضًا ضبط الصلابة وقدرة تحمل الزنبرك عن طريق زيادة أو تقليل كمية التضخم ، ويمكن أيضًا إرفاق غرفة هواء إضافية لتحقيق الضبط التلقائي.

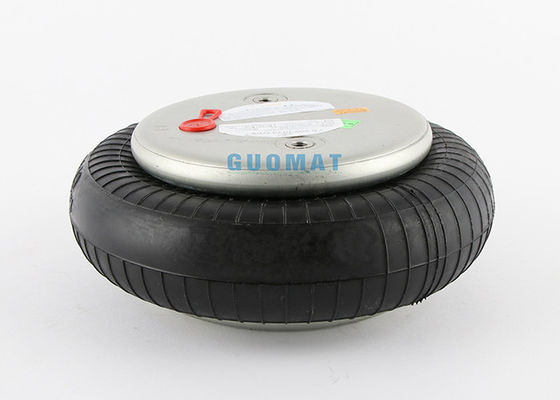

صورة المنتج
