| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | GUOMAT |
| إصدار الشهادات: | ISO/TS16949:2009 |
| رقم الموديل: | FD330-22 |
| الحد الأدنى لكمية: | 6 قطع |
|---|---|
| الأسعار: | $59.9-159.9/pc |
| تفاصيل التغليف: | صندوق كرتوني قوي أو حسب حاجة العملاء |
| وقت التسليم: | 2-8 يوم عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / أسبوع |
| مواد: | المطاط والصلب | ضمان: | 12 شهر |
|---|---|---|---|
| عينة وتصنيع المعدات الأصلية: | متوفرة | عملية: | مملوءة بالغاز |
| رقم OEM: | FD 330-22 CI | وزن: | 4.8 كجم |
| فتحة غاز: | G1 / 4 | تعليق هوائي: | زنبرك هوائي كونتيتيك |
| تسليط الضوء: | زنبرك هوائي مطاطي من كونتيتيك FD 330-22,زنبرك هوائي مطاطي مزدوج الالتفاف |
||

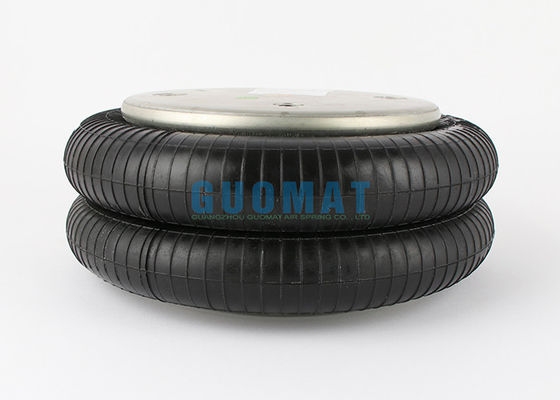

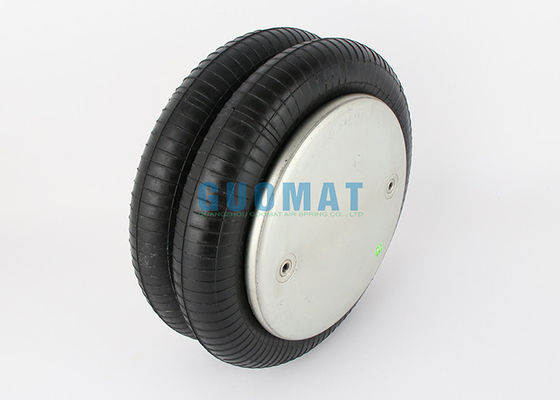

Contitech FD 330-22 CI محرك هواء مزدوج الالتفاف G1 / 4 زنبرك هوائي مطاطي لتركيب الهواء
وصف تفصيلي لـكونتيتيك FD330-22
الشركة المصنعة: Contitech
رقم الجزء: FD 330-22 CI G1 / 4
الضمان: 12 شهر
المواد: المطاط والصلب
لون أسود
الدفع: LC / TT / Western Union / PayPal
العبوة: كرتون بني قوي
وقت التسليم: حوالي 2-8 أيام عمل بعد تلقي دفعتك
طريقة الشحن: عن طريق البحر ، عن طريق الجو ، عن طريق البريد السريع (DHL / UPS / EMS / Fedex)
معلومات تقنية
|
1 |
سن برغي علوي (صامولة) |
2xM8-15mm |
|
2 |
قطر لوحة الغطاء العلوي |
228 ملم |
|
3 |
قطر لوحة الغطاء السفلي |
228 ملم |
|
4 |
برغي مركز المسافة |
157.5 ملم |
|
5 |
فتحة غاز |
G1 / 4 |
|
6 |
الأسنان اللولبية السفلية (الجوز) |
2xM8-15mm |
|
7 |
منفاخ مطاطي أقصى قطر |
325 ملم |
|
8 |
السكتة الدماغية |
75-305 ملم |
|
9 |
الوزن الإجمالي مع الألواح المثبتة |
4.8 كجم |
|
10 |
عرض التركيب المطلوب |
340 ملم |
عزل الاهتزاز - قيم الخصائص الديناميكية
ارتفاع التصميم H: موصى به 240 مم ، الحد الأدنى 220 مم
| الضغط ف ［بار］ | 3 | 4 | 5 | 6 | 7 | 8 | حجم V ［I］ |
| القوة (التحميل) ［KN］ | 10 | 13.3 | 16.7 | 20.6 | 24.1 | 27.6 | 12 |
| معدل الربيع ［N / cm］ | 156 | 190 | 221 | 252 | 283 | 314 | |
| التردد الطبيعي ［هرتز］ | 2.0 | 1.9 | 1.8 | 1.8 | 1.7 | 1.7 |
تطبيق هوائي - قيم مميزة ثابتة
فرض F [kN]
| الضغط ف ［بار］ | 3 | 4 | 5 | 6 | 7 | 8 | حجم V ［I］ | |
| ارتفاع ح ［مم］ | 265 | 7.97 | 10.8 | 13.5 | 16.9 | 19.7 | 22.7 | 13 |
| 220 | 11.3 | 15.2 | 18.9 | 23.1 | 26.9 | 30.8 | 11 | |
| 180 | 13.6 | 18.2 | 22.7 | 27.5 | 32 | 36.5 | 8.8 | |
| 140 | 15.4 | 20.5 | 25.5 | 31.1 | 36.3 | 41.3 | 6.8 | |
| 100 | 16.8 | 22.1 | 27.8 | 34.1 | 39.8 | 45 | 4.8 | |
تعليمات الخدمة
M8: بحد أقصى 25 نيوتن متر
G1 / 4: بحد أقصى 25 نيوتن متر
الأنواع الشائعة من النوابض الهوائية المزدوجة الملتوية
FD 330-22 363 ؛FD330-22 363
يتكون كل زنبرك هوائي قياسي من 4 طبقات
• الطبقة الداخلية التي تحتوي بالفعل على الهواء.
• يتم تطبيق الطبقة الأولى من المطاط المقوى بالنسيج
بزاوية محددة.
• الطبقة الثانية من نسيج مطاط مقوى
يتم وضعه بزاوية محددة للطبقة الأولى.
• الغطاء لحماية ثنيات النسيج التحيز.
