W01-358-9155 Firestone Truck Suspension Air Bag 1T19L-11 High Load Capacity Air Bellow

تفاصيل المنتج:

مكان المنشأ:	قوانغدونغ، الصين
اسم العلامة التجارية:	GUOMAT
إصدار الشهادات:	ISO/TS16949:2009
رقم الموديل:	1T9155

شروط الدفع والشحن:

الحد الأدنى لكمية:	6 قطعة
الأسعار:	$79.9-89.9/pc
تفاصيل التغليف:	صندوق كرتوني قوي أو حسب حاجة العملاء
وقت التسليم:	2-8 أيام عمل
شروط الدفع:	ل / c، / تي تي، ويسترن يونيون
القدرة على العرض:	1000 قطعة/أسبوع

مفصلة وصف المنتج

غرض:	شاحنة الهواء الربيع	مادة:	المطاط والصلب
ضمان:	1 سنة	عينة:	متاح
موضع:	مؤخرة	ممحاة:	حَشد
نوع ممتص الصدمات:	تعليق الهواء	موديل السيارة:	للحافلة / شاحنة / مقطورة
إبراز:	كيس تعليق هوائي للشاحنات فايرستون,منفاخ هوائي عالي السعة للحمل,زنبرك هوائي للشاحنات 1T19L-11 , High load capacity air bellow , 1T19L-11 truck air spring

W01-358-9155 بالون هواء لنظام التعليق للشاحنات Firestone 1T19L-11 بسعة تحميل عالية

نظرة عامة على المنتج

ممتص صدمات زنبركي هوائي عالي الأداء مصمم لأنظمة تعليق الشاحنات، يتميز بسعة تحميل استثنائية ومتانة.

مواصفات المنتج

المواصفات	التفاصيل
اسم المنتج	زنبرك هوائي
الوصف	زنبرك ممتص صدمات هوائي للشاحنات
رقم الموديل	1T9155
الحد الأدنى للطلب	10 قطع
الضمان	12 شهرًا
المادة	مطاط + فولاذ
التعبئة	كرتون/كراتين
طرق الدفع	خطاب اعتماد؛ تحويل بنكي؛ ويسترن يونيون؛ باي بال
ميناء الشحن	نينغبو، شنغهاي، تيانجين، قوانغتشو، شنتشن
طرق الشحن	بحراً، جواً، عبر DHL Fedex

مرجع OEM متقاطع

Firestone: 1T19L-11
Firestone: W01-358-9155 / W01 358 9155 / W013589155

أرقام الأجزاء المتوافقة:

صواميل عمياء، 1/4NPT: W013589155، W01-358-9155، W01 358 9155
صواميل عمياء، 1/4NPT، مصد: W013589156، W01-358-9156، W01 358 9156
صواميل عمياء، 3/4NPT: W013589153، W01-358-9153، W01 358 9153
صواميل عمياء، 3/4NPT، مصد: W013582132، W01-358-2132، W01 358 2132
حلقة قرص فولاذي مشطوف بمسامير 13/4، صواميل، غسالات: W013589162، W01-358-9162، W01 358 9162

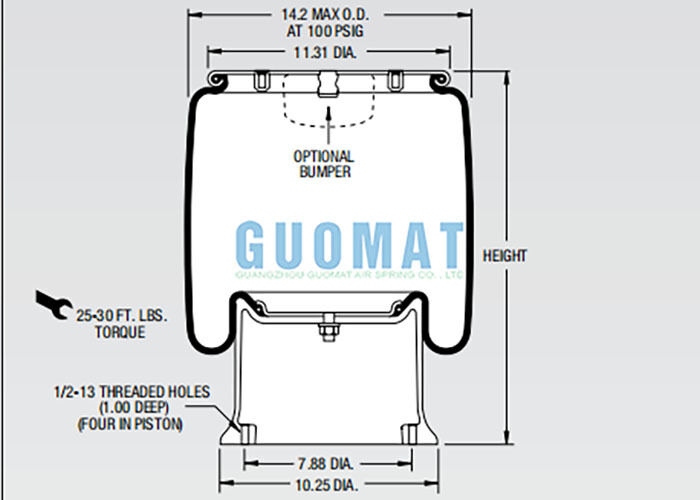

الأبعاد الفنية

قطر الغطاء العلوي: 11.31 بوصة

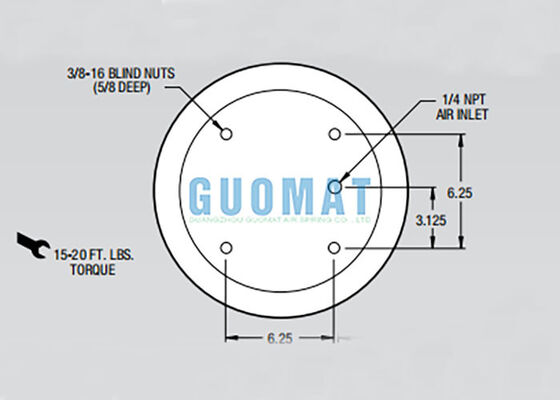

صواميل عمياء: 4 قطع 3/8-16

المسافة المركزية بين الصواميل العمياء: 6.25 بوصة

المسافة المركزية بين الصواميل العمياء وفتحات الهواء: 3.125 بوصة

عرض القاعدة: 10.25 بوصة

فتحات ملولبة: 4 قطع 1/2-13

المسافة المركزية بين الفتحات الملولبة: 7.88 بوصة

الحد الأدنى للارتفاع (بدون مصد): 8 بوصة

الحد الأدنى للارتفاع (مع مصد): 8.5 بوصة

الحد الأقصى للارتفاع: 28 بوصة

ارتفاع التصميم: 17 بوصة

بيانات الأداء - التردد الطبيعي

ضغط المقياس (PSIG)	الحمل (رطل)	معدل الزنبرك (رطل/بوصة)	دورة في الدقيقة	هرتز
40	3411	428	67	1.12
60	5151	602	64	1.07
80	6911	765	63	1.05
100	8711	927	61	1.02

بيانات ارتفاع وتطبيق القوة

ارتفاع التطبيق (بوصة)	الحجم عند 100 PSIG (بوصة مكعبة)	قوة الرطل
		@20PSIG	@40PSIG	@60PSIG	@80PSIG	@100PSIG
20	1597	1650	3341	5068	6843	8619
18	1427	1650	3411	5151	6911	8711
16	1247	1650	3411	5151	6911	8711
14	1060	1650	3411	5151	6911	8711
12	872	1830	3510	5278	7101	8903
10	688	2283	4100	5960	7946	9911
